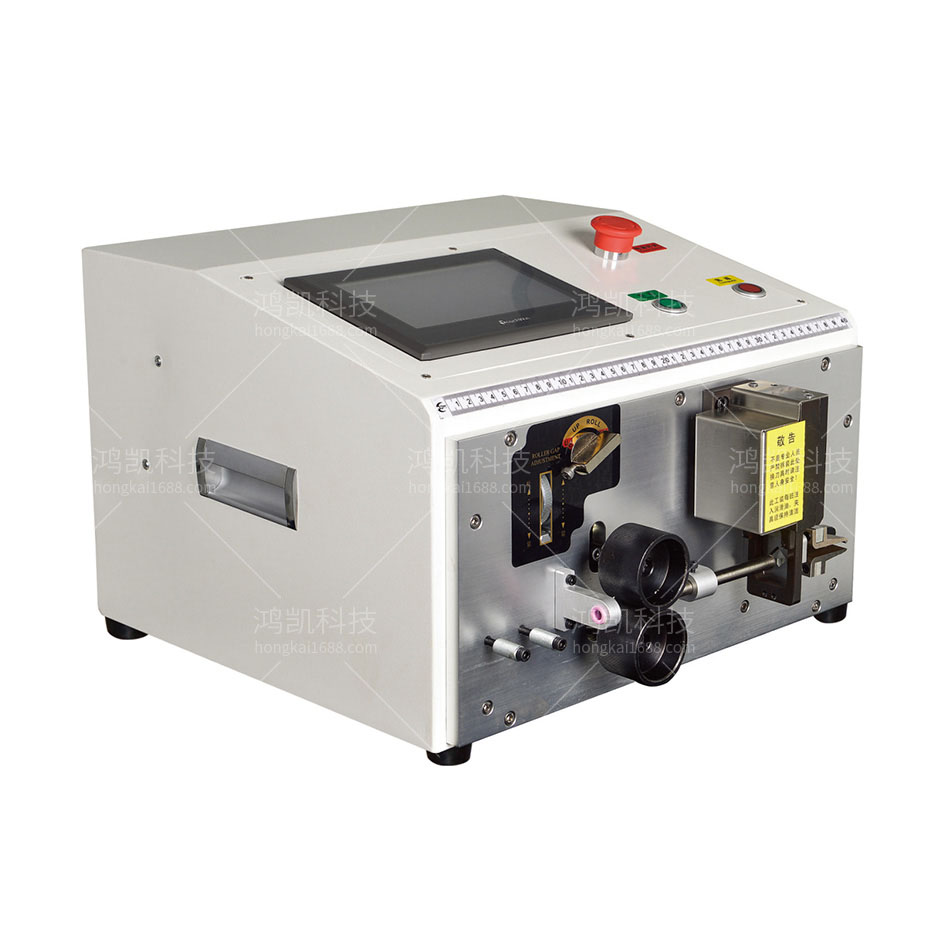

電腦剝線折彎機背景技術:
剝線折彎機是內線電工、電動機修理、儀器儀表電工常用的工具之一,用來供電工剝除電線頭部的表面絕緣層。由于一些電線需大批量的剝線,而剝線折彎機又只能手動剝線,用剝線折彎機剝線浪費大量的人力物力,所以市面上出現了大量的自動剝線折彎機,減少了大量的人力物力,提高了生產效率。但是市面上的自動剝線折彎機對電線的剝頭、剝尾、切斷都是由一對刀片進行的,對刀片有很大的磨損,且影響生產效率。
電腦剝線折彎機技術特征:
一種電腦剝線折彎機,包括出料裝置,剝皮裝置,送料裝置,其中出料裝置包括:第一滾筒、第二滾筒、第一電機,滑動輪,其特征在于:所述第一電機左側連接第一轉軸,且第一轉軸穿過殼體連接第一滾筒,所述第一滾筒外部包裹第一筒套,所述第一轉軸下方設有第二轉軸,所述第一轉軸與第二轉軸上分別設有第一齒輪和第二齒輪,所述第二轉軸穿過殼體連接第二滾筒,所述第二滾筒外部包裹第二筒套,所述第二滾筒左下方設有成品收集盒;剝皮裝置包括:第一直線電機、第二直線電機、上刀片固定架、下刀片固定架、第五齒輪和第六齒輪,所述第一直線電機左側連接有第三轉軸,所述第三轉軸穿過殼體連接上刀片固定架,所述上刀片固定架中左側設有第一刀片,中間設有第二刀片,右側設有第三刀片,且刀刃朝下,所述第一直線電機下方設有第二直線電機,所述第二直線電機左側設有第四轉軸,所述第四轉軸穿過殼體連接下刀片固定架,所述下刀片固定架中左側設有第六刀片,中間設有第五刀片,右側設有第四刀片,且刀刃朝上,所述上刀片固定架與下刀片固定架左右兩邊分別設有左固定架和右固定架,所述左固定架和右固定架固定在殼體外側,所述上刀片固定架上方四角分別設有四個傳動輪,且與左固定架與右固定架的上側相連,所述下刀片固定架下方四角分別設有四個傳動輪,且與左固定架與右固定架的下側相連,所述左固定架、右固定架跟上刀片固定架、下刀片固定架相連的四角分別設有四根導軌;送料裝置包括:第二電機、第三滾筒、第四滾筒、第五滾筒、第六滾筒,所述第二電機左側設有第五轉軸,所述第五轉軸穿過殼體連接到第四滾筒,所述第四滾筒左側設有第三滾筒,所述第三滾筒右側與第七轉軸相連,且第七轉軸穿過殼體進入殼體內部,所述第五轉軸下方設有第六轉軸,所述第六轉軸穿過殼體連接到第五滾筒,所述第五滾筒左側設有第六滾筒,所述第六滾筒與第八轉軸相連,且第八轉軸穿過殼體進入殼體內部,所述第五轉軸與第六轉軸上分別設有第三齒輪和第四齒輪,所述第七轉軸與第八轉軸上分別設有第三齒輪和第四齒輪,所述第三滾筒與第四滾筒外部包裹有第一履帶,所述第五滾筒與第六滾筒外部包裹第二履帶。
電腦剝線折彎機功能特點

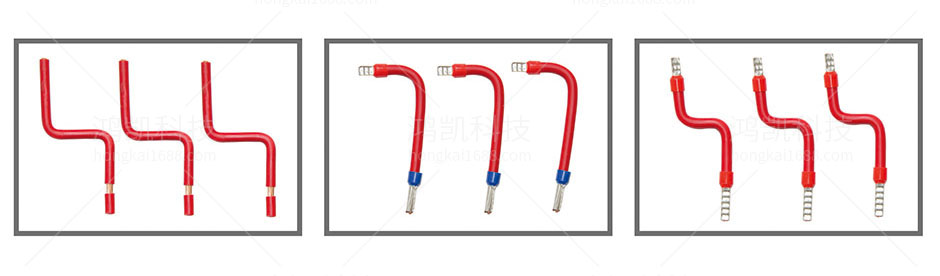

具有裁斷、剝頭、折彎的功能
可順/逆時針折彎,折彎角度30/45/60/90度
本機由電腦控制,按鍵操作,性能穩定,操作簡易
高速剝線,裁線范圍內可任意設定線頭、線尾及總長
電腦剝線折彎機技術總結
本實用新型公開一種電腦剝線折彎機,包括出料裝置,剝皮裝置,送料裝置,其中出料裝置包括:第一滾筒、第二滾筒、第一電機,所述第一電機左側連接到第一滾筒,所述第一滾筒下方設有第二滾筒;剝皮裝置包括:第一直線電機、第二直線電機、上刀片固定架、下刀片固定架,所述第一直線電機左側連接上刀片固定架,所述第一直線電機下方設有第二直線電機,所述第二直線電機左側連接下刀片固定架;送料裝置包括:第四滾筒、第六滾筒、第二電機,所訴第二電機連接第四滾筒,所訴第四滾筒下方設有第五滾筒,本實用新型使用三對刀片對電線不同工序的動作,減少對刀片的磨損,提高產品的生產效率。
電腦剝線折彎機技術參數
剝線范圍:0.1-25mm²(825)
最大剝皮長度:前端100mm、后端20mm
切割長度:0.1mm-99999mm
折彎次數:13次
刀片材質:高速鋼、鎢鋼
電源:220v50/60Hz
生產率:200-800pcs/h
重量:54kG
尺寸:500*480*380mm
