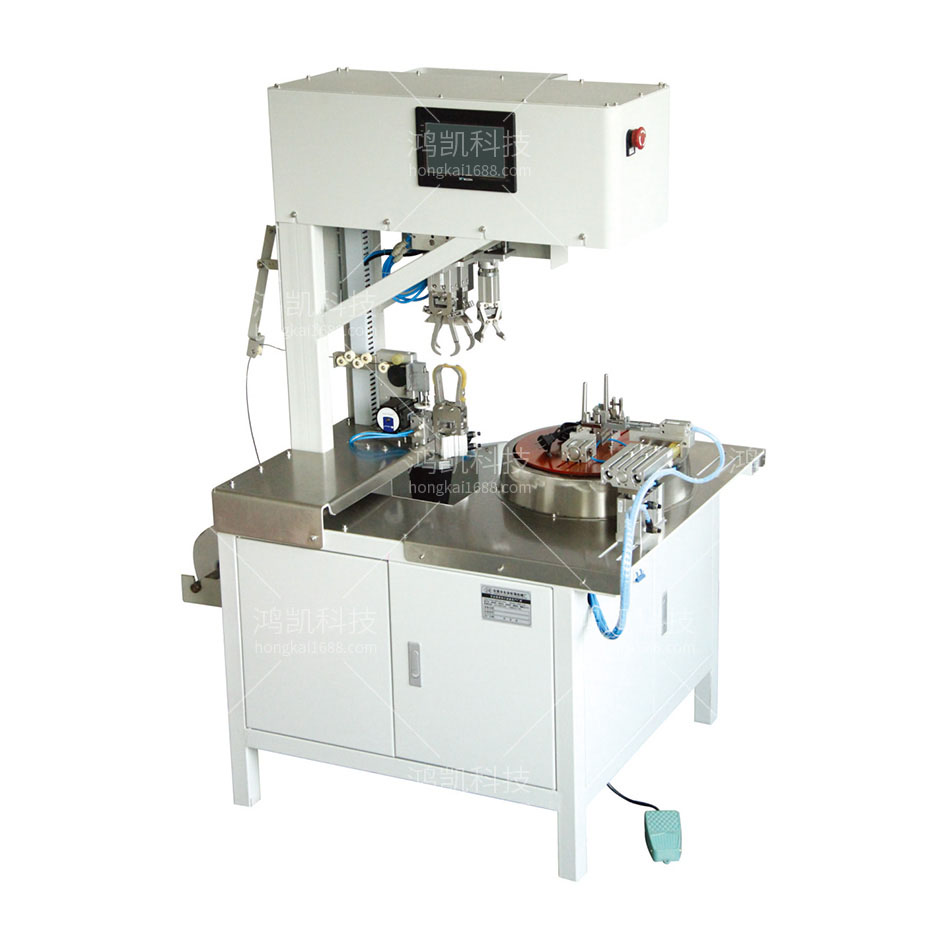

全自動繞線扎線機背景技術:
現在很多家電上都會使用到連接線(充電器電源線、數據線、電話線和網絡線等),生產廠家在包裝時,為了使連接線有條理,不易弄亂,都會將連接線繞成捆后用扎線扎起,然后裝入包裝袋中。如果需要人工完成繞線扎線的工作,將會耗費大量的人力資源,且工作效率低?,F(xiàn)在也有繞線扎線的機器,但自動化程度較低,結構設計不合理,且制作出來的產品質量較低。
全自動繞線扎線機技術特征:
一種全自動繞線扎線機,其特征在于:包括有機架、線材輸送機構、繞線盤、夾線座、扎帶輸送機構、抓取機構以及扭扎帶機構;該機架具有右工作臺、左工作臺和龍門架,該右工作臺和左工作臺之間形成有出料槽,該龍門架橫跨右工作臺和左工作臺之間;該線材輸送機構和繞線盤設置于右工作臺上,線材輸送機構位于繞線盤的前側,繞線盤由一第一驅動機構帶動轉動;該夾線座可前后來回活動地設置于左工作臺上,夾線座由一第二驅動機構帶動而前后來回活動,該扎帶輸送機構設置于左工作臺上并位于夾線座的左側;該抓取機構設置于龍門架之橫梁的前側,針對該抓取機構設置有帶動抓取機構橫向來回活動于繞線盤上方和夾線座的上方之間的第三驅動機構;該扭扎帶機構設置于龍門架之橫梁的后側,針對該扭扎帶機構設置有帶動扭扎帶機構橫向來回活動于夾線座上方和出料槽上方的第四驅動機構。
全自動繞線扎線機功能特點

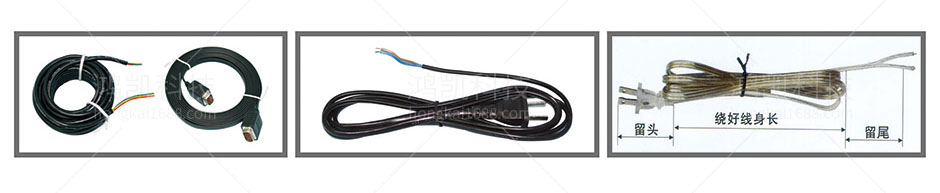

本機適用于AC電源線、DC電源線、USB數據線、視頻線、
HDM高清線等各類傳輸線采用包膠鐵芯扭扎成束,也可用于其
它要用包膠鐵芯扎緊之用,如衣架等行業。
全自動繞線扎線機技術總結
本實用新型公開一種全自動繞線扎線機,包括有機架、線材輸送機構、繞線盤、夾線座、扎帶輸送機構、抓取機構以及扭扎帶機構;該機架具有右工作臺、左工作臺和龍門架,該右工作臺和左工作臺之間形成有出料槽,該龍門架橫跨右工作臺和左工作臺之間;針對該抓取機構設置有帶動抓取機構橫向來回活動于繞線盤上方和夾線座的上方之間的第三驅動機構;針對該扭扎帶機構設置有第四驅動機構。通過配合利用各個機構,實現了自動送線、繞線、抓取、送扎帶、扭扎帶和出料等工序,實現了全過程的自動化,自動化程度高,減少了人力耗費,并有效提高了生產效率,本設備結構設計合理、緊湊,制作出來的產品品質更優。
全自動繞線扎線機技術參數
型號:YHK-081
線繞外觀:小8字單扎
適用線徑:≤4mm(視線而定)
適用線長:≤3m(視線而定)
繞線間距:45-70MM
扎成直徑:≤18
頭部留長:0-130MM
尾部留長:0-130MM
效率:1600條/小時
適用扎帶:2MM包膠鐵芯扎絲
氣壓要求:5-7KG
機器尺寸:650x850×1400mm
重量:110KG
