電腦剝線折彎?rùn)C(jī)背景技術:
在箱柜、箱變、電器、電子等設備領域,經常需要裁線折彎,兩頭去皮。隨著電子行業的發展,人們發明了電腦剝線機,用機器取代了人工剝線這道工序,大大提高了生產效率。
但是,目前在開關柜、電器柜中線材折彎、兩端去皮還存在機械技術難度?,F(xiàn)有技術存在線材折彎后,尾端無法去皮。針對以上問題,本發明可根據線材技術要求,折彎后進行尾剝,省去人工再次剝掉尾皮。
電腦剝線折彎?rùn)C(jī)技術實現:
本實用新型的技術方案是:一種電腦剝線折彎?rùn)C(jī)包括面板,設置在面板上的輸線裝置、切線剝皮裝置和折彎裝置,其特征在于所述輸線裝置位于面板的前端,位于輸線裝置后面的切線剝皮裝置由切割機構和尾剝機構組成,所述尾剝機構由尾剝軸部件和尾剝輔助軸部件組成,所述尾剝軸部件位于切線剝皮裝置前面,所訴尾剝輔助軸部件位于切線剝皮裝置的后面,所述折彎裝置位于面板的最后端。線材經輸線裝置進入切線剝皮裝置,對頭部剝皮后進入折彎裝置,完成折彎后通過尾剝機構進行尾剝。
電腦剝線折彎?rùn)C(jī)功能特點
具有裁斷、剝頭、折彎的功能

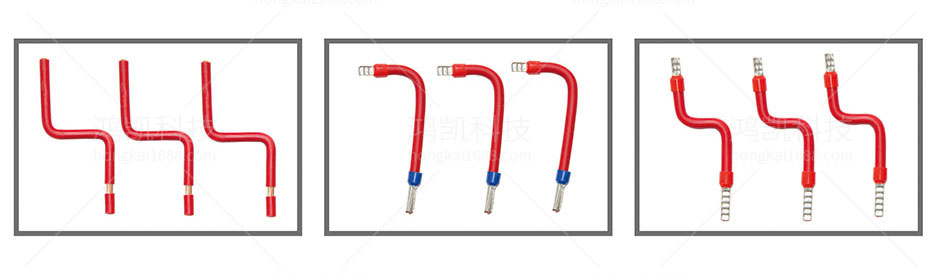

可順/逆時針折彎,折彎角度30/45/60/90度
本機由電腦控制,按鍵操作,性能穩定,操作簡易
高速剝線,裁線范圍內可任意設定線頭、線尾及總長
電腦剝線折彎?rùn)C(jī)技術總結
本實用新型提供了涉及電線自動剝皮領域的一種電腦剝線折彎?rùn)C(jī),包括面板,設置在面板上的輸線裝置、切線剝皮裝置和折彎裝置,其特征在于所述輸線裝置位于面板的前端,位于輸線裝置后面的切線剝皮裝置由切割機構和尾剝機構組成,所述尾剝機構由尾剝軸部件和尾剝輔助軸部件組成,所述尾剝軸部件位于切線剝皮裝置前面,所訴尾剝輔助軸部件位于切線剝皮裝置的后面,所述折彎裝置位于面板的最后端。線材經輸線裝置進入切線剝皮裝置,對頭部剝皮后進入折彎裝置,完成折彎后通過尾剝機構進行尾剝。本實用新型具有對線材頭部、尾部剝皮功能和雙向折彎功能,可穩定進行線材折彎兩端去皮,效率高且不傷線芯。
電腦剝線折彎?rùn)C(jī)技術參數
剝線范圍:0.1-16mm²(816)
最大剝皮長度:前端100mm、后端20mm
切割長度:0.1mm-99999mm
折彎次數:13次
刀片材質:高速鋼、鎢鋼
電源:220v50/60Hz
生產率:200-800pcs/h
重量:54k
尺寸:500*480*380mm
