手持式尼龍扎線機背景技術:
目前,由于尼龍扎帶具有捆扎快速、自鎖堅固和使用方便等優(yōu)點,廣泛應用于辦公室的機柜內網線、光纖跳線及電源線等的綁扎。常用的尼龍扎帶是一次性的自鎖式扎帶,當它捆扎過的物品想要再松開時,必須剪斷尼龍扎帶,既浪費材料,又費時費工。有的時候用剪刀不小心還會將其綁扎的導線剪斷,導致系統(tǒng)故障。尼龍扎帶設計者為了能重復使用尼龍扎帶,在尼龍扎帶中增加解鎖裝置或松放按鈕等,但帶來了結構復雜,增加了尼龍扎帶的制造成本。另外,采用尼龍扎帶綁扎的線路在布置的時候,仍存在底層線纜不易維修的問題。已綁扎好的線纜,在調整和新增線纜時,維護工作量較大,底層的線纜由于承受線纜重量而存在性狀不佳,甚至導致損壞,由于熱量無法正常散逸,也容易誘發(fā)火災。
手持式尼龍扎線機技術特征:
一種手持式尼龍扎線機,包括機柜、尼龍扎帶本體和尼龍扎帶帶扣,其特征在于,所述尼龍扎帶本體是由尼龍扎帶本體的尾部、尼龍扎帶本體的齒部和尼龍扎帶本體的頭部三部分組成的,尼龍扎帶帶扣是由尼龍扎帶帶扣的齒部和尼龍扎帶帶扣的手持部分組成的,尼龍扎帶本體的頭部是中空的回字形框體,在回字形框體上設置有矩形通孔,在尼龍扎帶帶扣的齒部為矩形塊,所述的尼龍扎帶帶扣是通過尼龍扎帶帶扣的矩形塊的齒部卡接到尼龍扎帶本體的尼龍扎帶本體的頭部的回字形框體上設置的矩形通孔中的,且尼龍扎帶帶扣的齒部上的鋸齒設置在回字形框體內側面上;尼龍扎帶本體的齒部的矩形表面上均勻布滿有鋸齒,當尼龍扎帶本體的尾部及尼龍扎帶本體的齒部從尼龍扎帶本體的頭部的回字形框體中穿過時,尼龍扎帶本體的齒部的矩形表面上的鋸齒是與尼龍扎帶帶扣的矩形塊的齒部上的鋸齒嚙合在一起的。

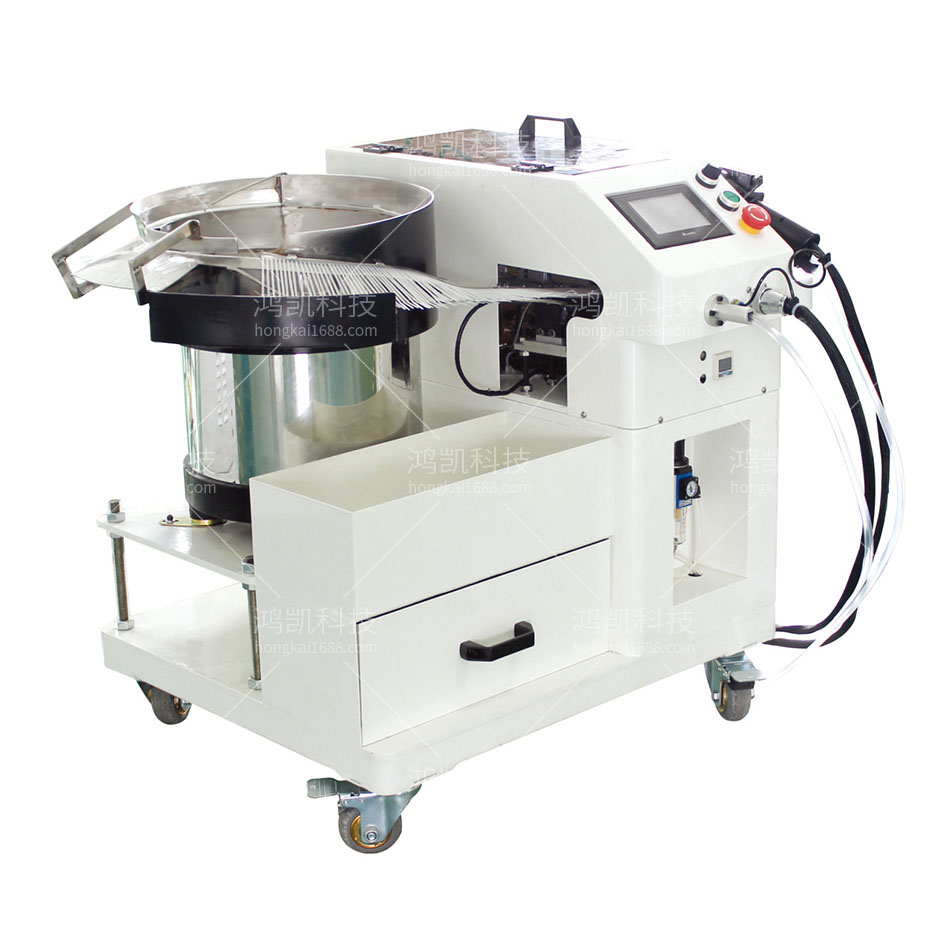

手持式尼龍扎線機功能特點
本機具有自動上料、穿孔、捆扎、拉緊、切斷、排出廢料

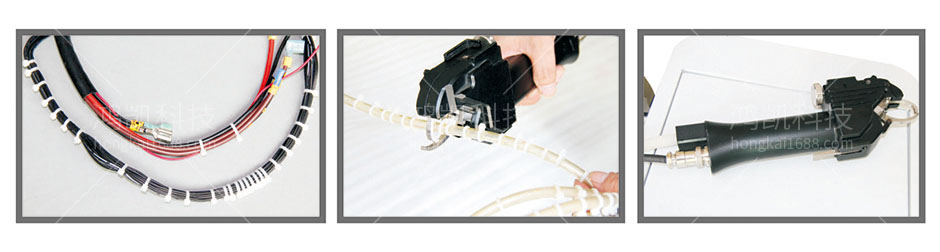

手持槍頭輕、整個槍柄輕巧易握,機身小移動方便(帶腳輪);
適用于家電汽車等內部線束捆扎,同時適用于飛機、火車、船舶汽車、家電及其他大型機電設備裝配時內部線束捆扎,也適用于物流包裝,管道接頭固定、食品封裝等。
手持式尼龍扎線機技術總結
本實用新型公開了一種手持式尼龍扎線機,解決了尼龍扎帶不容易松開和線纜梳理調整困難的問題。尼龍扎帶本體是由尼龍扎帶本體的尾部、尼龍扎帶本體的齒部和尼龍扎帶本體的頭部三部分組成的,尼龍扎帶帶扣是由尼龍扎帶帶扣的齒部和尼龍扎帶帶扣的手持部分組成的,尼龍扎帶本體的頭部是中空的回字形框體,在回字形框體上設置有矩形通孔,在尼龍扎帶帶扣的齒部為矩形塊,尼龍扎帶帶扣是通過尼龍扎帶帶扣的矩形塊的齒部卡接到尼龍扎帶本體的尼龍扎帶本體的頭部的回字形框體上設置的矩形通孔中的。本實用新型結構簡,制作和安裝方便,制造成本低。
手持式尼龍扎線機技術參數
適用長度:80mm/100mm/150mm
張力:2.5-5.0M.n
束帶直徑:0.3-30mm
生產能力:1800pcs/hour
