全自動尼龍?jiān)€機背景技術:

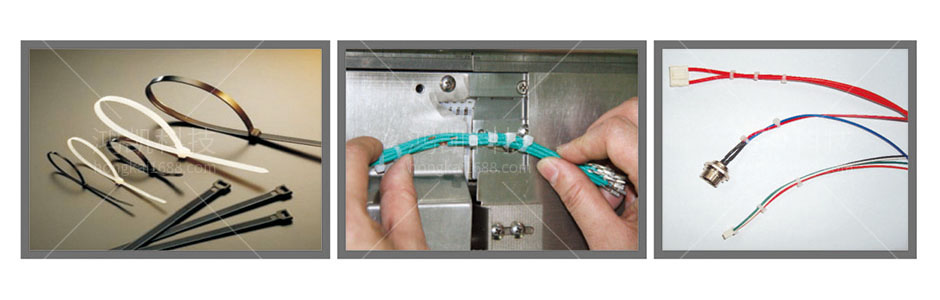

帶細線材的產品在出廠前,很多都需要利用橡膠圈或鐵絲對其進行包扎,以免在運輸過程中因?yàn)闆]包扎而使細線材因外力而拉伸過度,進而造成線材不可修復的損傷,利用橡膠圈包扎線材時,工人需要將折彎的線材放入撐開的橡膠圈中,利用鐵絲包扎線材時,工人需要利用鐵絲將折彎的線材擰緊,批量生產使得工人疲勞,降低生產效率,有鑒于此。因此,對于上述問題有必要提出一種全自動尼龍?jiān)€機。
全自動尼龍?jiān)€機技術特征:

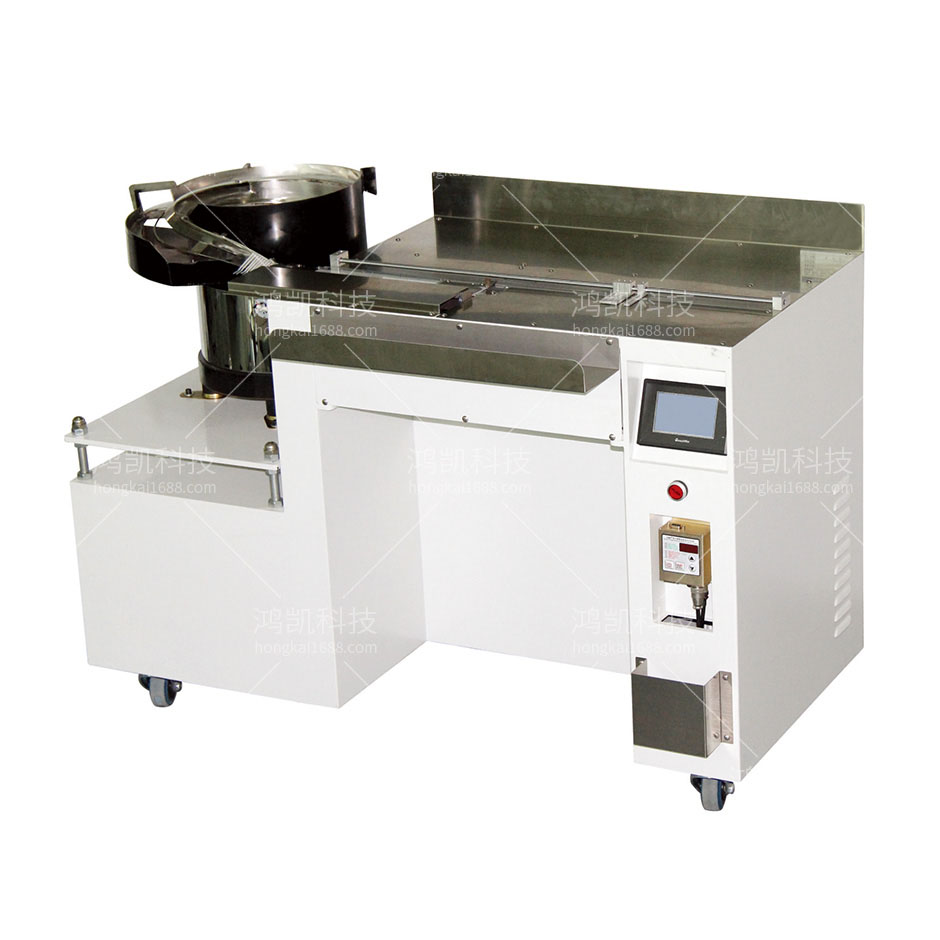

一種全自動尼龍?jiān)€機,其特征在于:包括支撐框架,所述支撐框架的左上端設置有第一支撐板,所述支撐框架的右上端設置有第二支撐板,所述第一支撐板上部設置有第一扎線裝置,所述第一扎線裝置的后部設置有第一立柱,所述第一立柱的下部安裝在第一支撐板上,所述第二支撐板的上端設置有第二扎線裝置,所述第二扎線裝置的后部設置有第二立柱,所述第二立柱的下端固定安裝在第一支撐板上,所述第一立柱的上端與第二立柱的上端之間連接有橫梁,所述橫梁的前端面設置有第一滑軌,所述第一滑軌套裝有第一手爪構件,所述橫梁的后端面設置有第二滑軌,所述第二滑軌套裝有第二手爪構件。
全自動尼龍?jiān)€機功能特點
自動化PLC觸摸屏控制電路,操作簡單方便,工作穩定性好

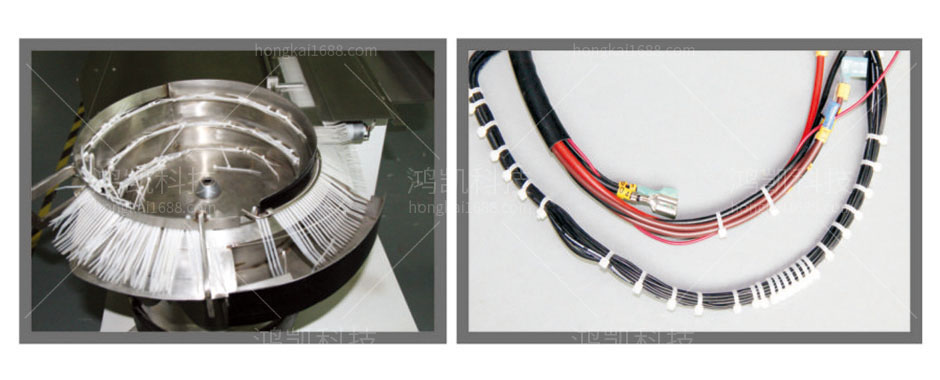

散裝尼龍?jiān)鷰?shí)現自動上料,免去人工放料之繁瑣工序;
自動穿鎖扎帶、自動剪斷扎帶,1500條左右小時(視產品來定產能),省時省力,提高幾倍工作效率
扎帶松緊觸摸屏數字調節;扎帶留尾觸摸屏數字調節;沒有氣動。
全自動尼龍?jiān)€機技術總結
本發明涉及扎線設備技術領域,尤其是一種全自動尼龍?jiān)€機,第二支撐板的上端設置有第二扎線裝置,第二扎線裝置的后部設置有第二立柱,第二立柱的下端固定安裝在第一支撐板上,第一立柱的上端與第二立柱的上端之間連接有橫梁,橫梁的前端面設置有第一滑軌,第一滑軌套裝有第一手爪構件,橫梁的后端面設置有第二滑軌,第二滑軌套裝有第二手爪構件。本發明有益效果:動作可靠,穩定性好,減少了產品的次品率,大大的提高了生產效率,減輕工人的勞動強度,降低人工的費用和生產成本,同時具有很強的實用性。
全自動尼龍?jiān)€機技術參數
二適用長度:60mm、80mm、100mm、120mm、200mm
束帶寬度:3-5mm
捆扎力:15N
生產能力:1200-1800pcs/hour
