點纏式膠帶機背景技術:
目前,采用鋁箔防護帶纏繞線束的方法被廣泛應用在汽車線束行業中,而使用繞膠帶機能均勻、快速地把鋁箔防護膠帶纏繞在線束上。在歐洲和北美,汽車零配件廠使用這種設備用于大批量生產中,然而,在國內卻沒有開發和生產這種設備,國內現有的設備中,膠帶纏繞后需要用剪刀剪斷膠帶,這種方法操作不方便;纏繞結束停車時,旋轉頭停在任意角度上,剪切膠帶時必須用手旋轉到剪切順手的角度;不能快速停止旋轉頭;安全門是手動控制開/關動作,在旋轉頭正在高速旋轉時,操作工有可能誤操作打開安全門,這是個潛在的安全問題;在進行牽引輪夾緊/松開的操作時,用左手牽引線束到牽引輪,右手操作松/夾按鈕,這樣既不安全也不方便。因此急需開發一種更快、更安全、更便宜、使用更方便的纏膠帶機。
點纏式膠帶機技術方案

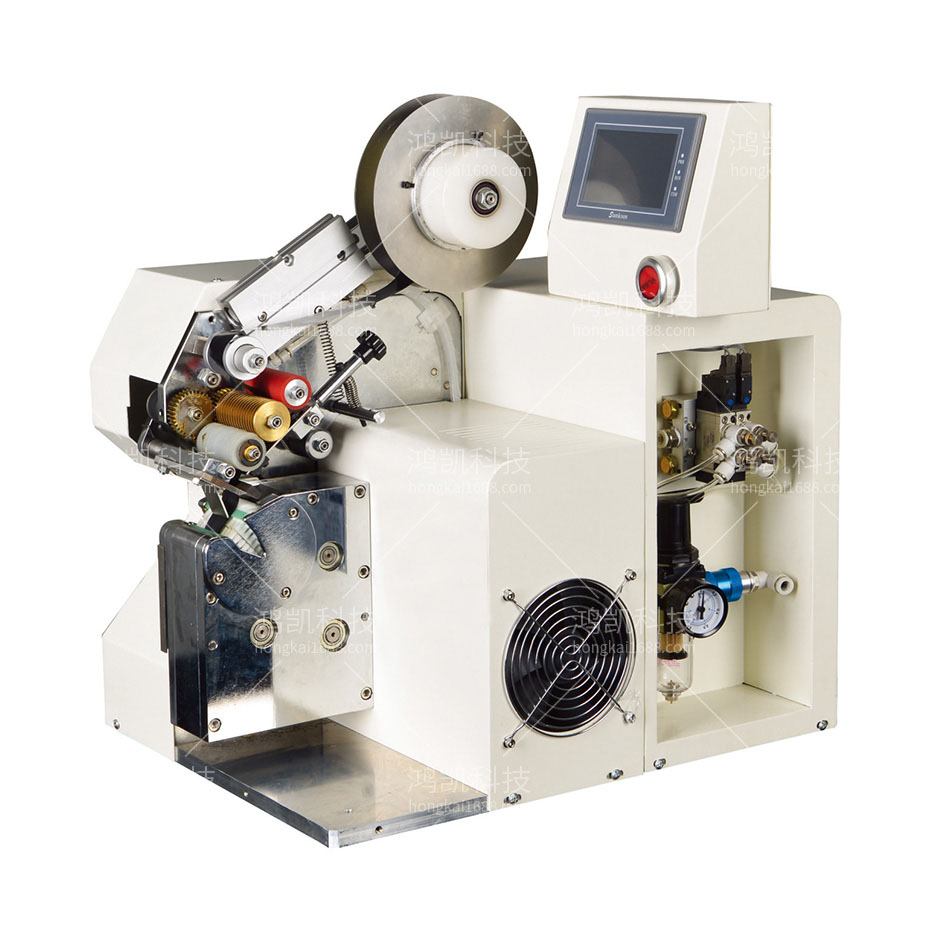

發明內容本實用新型的目的就是為了克服上述現有技術存在的缺陷而提供一種繞帶方便、操作簡單安全的點纏式膠帶機。本實用新型的目的可以通過以下技術方案來實現—種點纏式膠帶機,其特征在于,該點纏式膠帶機包括安全罩、旋轉頭、旋轉頭機座、控制面板、牽引輪、線束導向裝置、機柜、牽引電機及纏繞電機,所述的安全罩設在機柜的上面,所述的旋轉頭及旋轉頭機座設在安全罩內,所述的控制面板設在安全罩的右邊,所述的線束導向裝置靠近安全罩的右邊,所述的牽引輪靠近安全罩的左邊,所述的牽引電機設在機柜內的左部,所述的纏繞電機設在機柜內的右部。
點纏式膠帶機功能特點
該設備為成熟產品,經久耐用能兼容使用不同種類的不帶隔離紙的膠布材料(如布基膠帶、PVC膠帶等)
保持平整、無褶皺,能保證布基膠帶每圈纏繞與上一圈重疊1/2覆蓋。
能保證半自動化的纏繞方式。

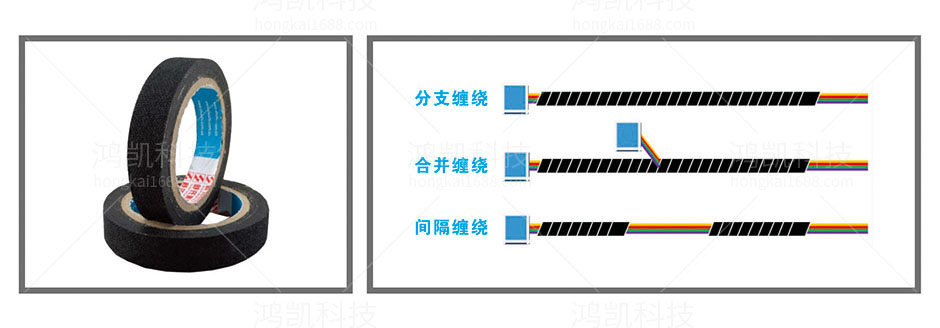

能實現不同形式的纏繞方式切換:同一位置的點纏,不同位置的螺旋直纏
能實現圈數與速度的設定,產量顯示功能、刀片能快速更換。
點纏式膠帶機技術參數
膠帶寬度:15-45mm
纏繞長度:0-600mm/second
纏繞直徑:0.1-40mm
電源:220/110(V)
重量:80kg
機器尺寸:L500×W360×H360mm
