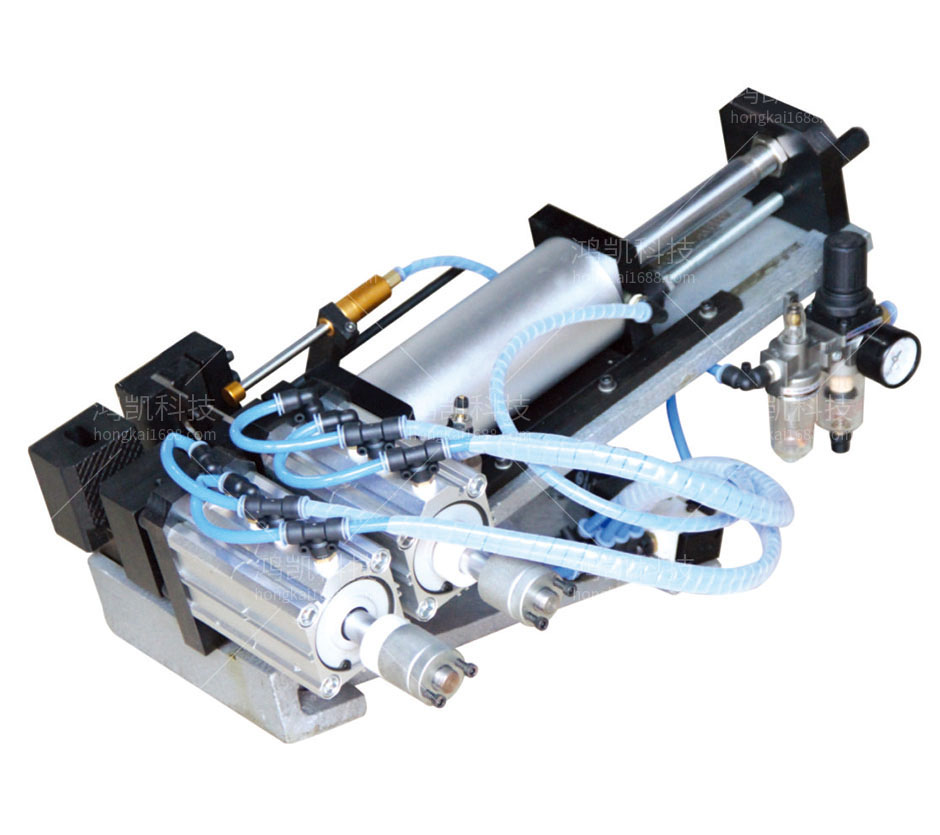

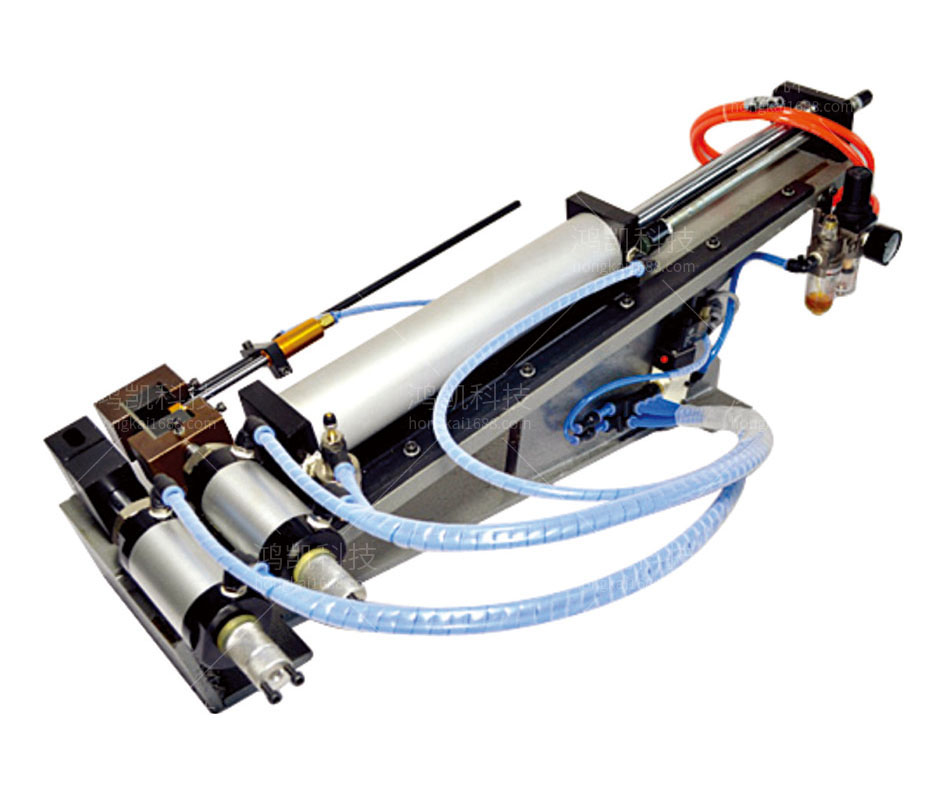

氣電式剝皮機背景技術:

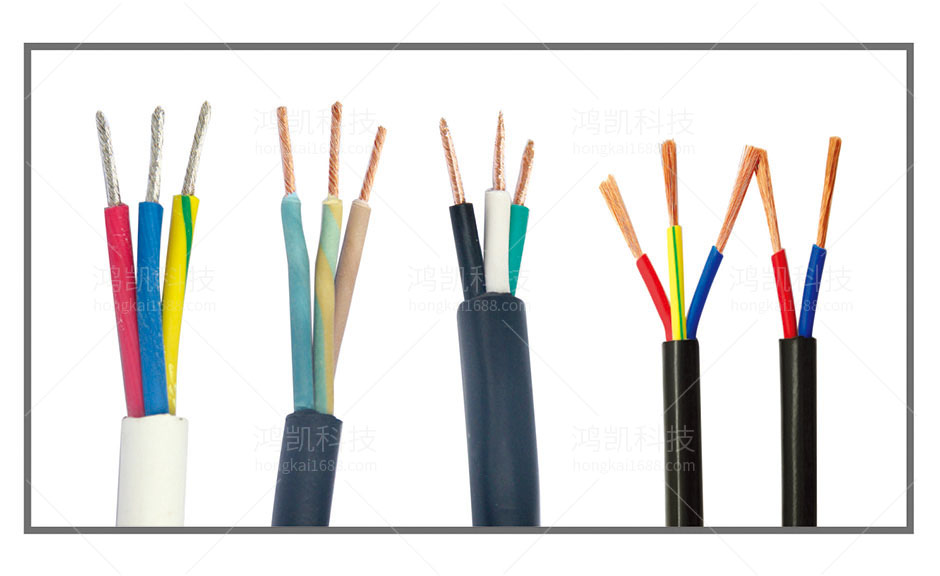

電纜線用于傳輸信號,其主要由絕緣材料外層及網狀織物屏蔽層包裹中心導體芯線組成。為實現信號的傳輸,需要將各路電纜線的中心導體芯線進行銜接,銜接時,需將外層包裹的絕緣材料外層及網狀織物屏蔽層剝開。目前仍有大部分的剝皮工序是通過人工使用剝線鉗和美工刀片完成,工作效率、剝皮的精準度甚至是電纜線的加工質量都難以保證。
氣電式剝皮機技術要素:
本實用新型提供了氣電式剝皮機,通過自動化作業完成電纜線的剝皮工序,省時省力,挺高工作效率的同時,剝皮的精準度及電纜線的加工質量得以保證。
為解決其技術問題,本實用新型提供的氣電式剝皮機包括夾線機構、剝切機構、脫皮機構和定位機構,脫皮機構與剝切機構相垂直連接,夾線機構與剝切機構并列設置且位于遠離脫皮機構一側,定位機構與脫皮機構并列設置且安裝于剝切機構一端,該夾線機構用于夾緊待剝皮的電纜線;
氣電式剝皮機功能特點
雙動式氣缸,無彈簧斷裂之處
獨特式滑座,往復行程平穩,切剝精準
氣電式控制,輕巧敏捷,作業輕松
可調式結構,刀??筛鼡Q,適用各種線材
氣電式剝皮機技術總結
本實用新型公開了氣電式剝皮機,包括夾線機構、剝切機構、脫皮機構和定位機構,脫皮機構與剝切機構垂直連接,夾線機構與剝切機構并列設置且位于遠離脫皮機構一側,定位機構與脫皮機構并列設置且安裝于剝切機構一端;剝切機構包括刀座,該刀座設有固定剝頭和移動剝頭,移動剝頭通過剝切氣缸的驅動相對固定剝頭做開合運動;夾線機構包括夾緊座,該夾緊座設有固定夾頭和移動夾頭,移動夾頭通過夾線氣缸的驅動相對固定夾頭做開合運動;固定剝頭與移動剝頭間的相對空間、以及固定夾頭與移動夾頭間的相對空間直線對應,并形成放置電纜線的工位。本實用新型結構緊湊,作業自動化,提高了工作效率,保證了電纜線剝皮的精準度和生產的質量。
氣電式剝皮機技術參數
型號:YHK-315
行程:150mm
氣壓:5-7kg
剝線直徑:20mm
剝皮長度:160mm
