氣電式剝皮機背景技術:

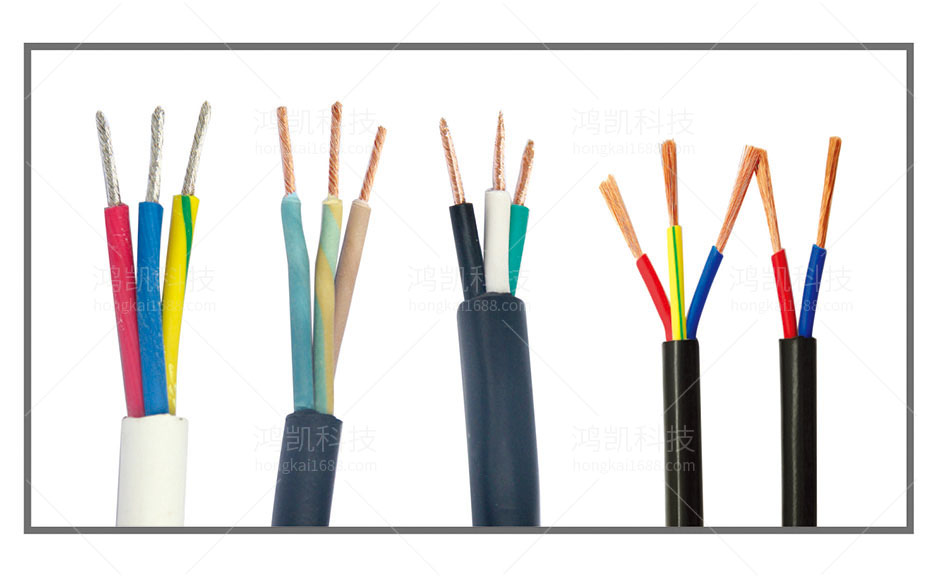

一般電纜的結構由內到外依次為導電芯、編織層和絕緣外皮,一般編織層由棉線組成,電纜在接線時,通常需要先將電纜端部的外皮以及編織層剝下而使導電芯露出,以使導電芯與其它導體連接,為了將電纜端部的外皮順利剝下,一般采用剝皮機切割棉線與外皮,但普通的剝皮機一般利用刀模對外皮進行切割,切割后再用氣吹裝置吹掉外皮。
剝皮機在生產過程中容易傷到電纜的導體,從而可能使得剝皮后得到的電纜導體不達標,從而降低了生產質量和生產效率。
氣電式剝皮機技術方案
為解決上述問題,本實用新型采用如下的技術方案。

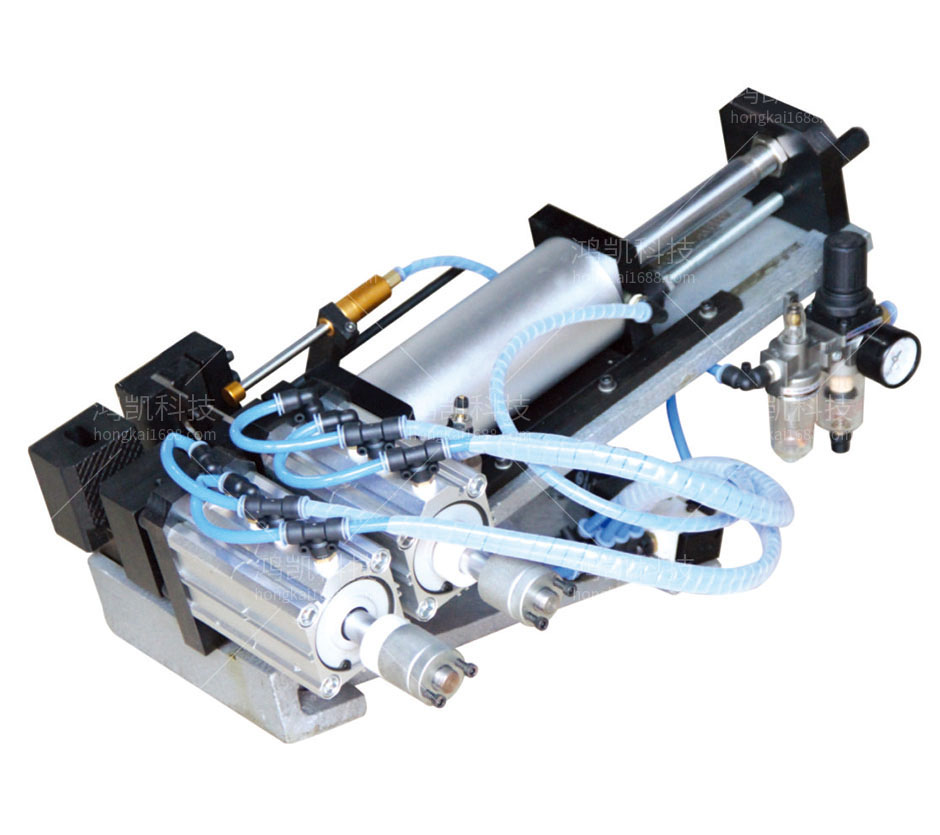

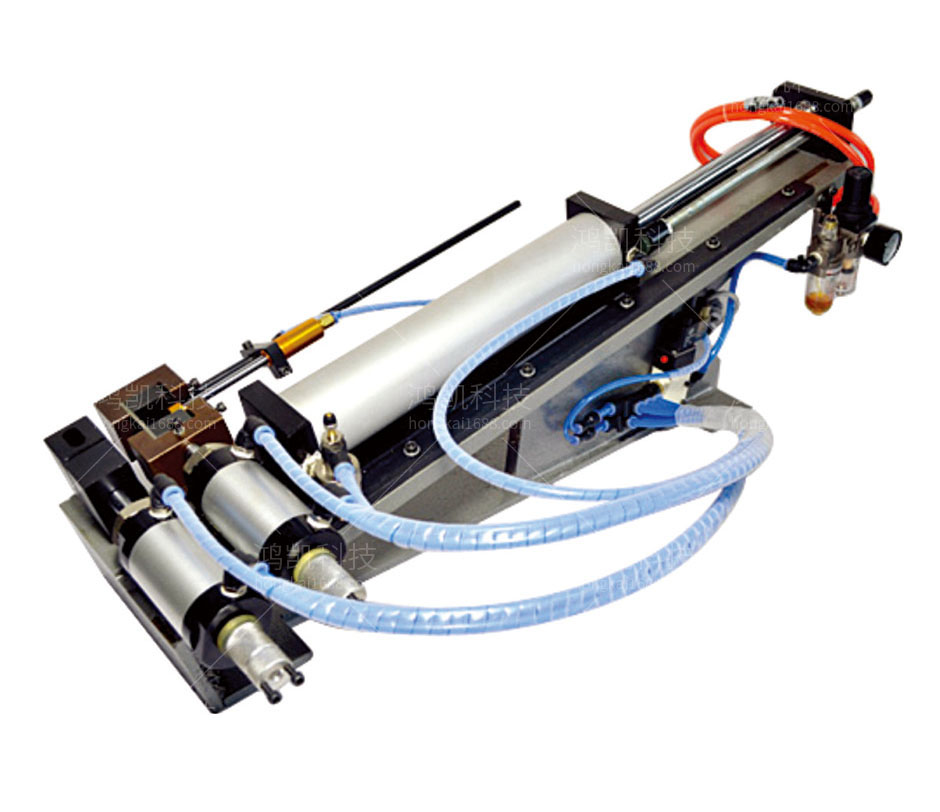

一種便于氣電式剝皮機,包括機座,所述機座外端安裝有制動氣缸和夾持氣缸,所述制動氣缸輸出端固定連接有切割氣缸,所述切割氣缸輸出端固定連接有切割組,所述夾持氣缸輸出端固定連接有夾持組,所述切割組包括左切塊和右切塊,所述左切塊和右切塊相互靠近的一端均開鑿有方孔,其中位于左側的所述方孔上側內壁開鑿有條形孔,所述條形孔內滑動連接有滑桿,所述滑桿外端和位于右側的方孔的內底端均設有多個均勻分布的切片,所述滑桿上端固定連接有按板,所述按板底端固定連接有兩個相互對稱的限位桿,所述左切塊上端開鑿有多個均勻分布的限位槽,所述限位槽位于滑桿槽口處且與限位桿相匹配,可以實現調整切片與電纜之間的接觸程度,使得生產過程中不易傷到電纜導體,從而提高電纜導體的生產質量和生產效率。
氣電式剝皮機功能特點
雙動式氣缸,無彈簧斷裂之處
獨特式滑座,往復行程平穩,切剝精準
氣電式控制,輕巧敏捷,作業輕松
可調式結構,刀模可更換,適用各種線材
氣電式剝皮機技術總結
本實用新型公開了一種便于氣電式剝皮機,屬于電纜剝皮機技術領域,一種便于氣電式剝皮機,包括機座,機座外端安裝有制動氣缸和夾持氣缸,制動氣缸輸出端固定連接有切割氣缸,切割氣缸輸出端固定連接有切割組,夾持氣缸輸出端固定連接有夾持組,切割組包括左切塊和右切塊,左切塊和右切塊相互靠近的一端均開鑿有方孔,其中位于左側的方孔上側內壁開鑿有條形孔,條形孔內滑動連接有滑桿,滑桿外端和位于右側的方孔的內底端均設有多個均勻分布的切片,滑桿上端固定連接有按板,可以實現調整切片與電纜之間的接觸程度,使得生產過程中不易傷到電纜導體,從而提高電纜導體的生產質量和生產效率。
氣電式剝皮機技術參數
型號:YHK-330
行程:300mm
氣壓:5-7kg
剝線直徑:20mm
剝皮長度:300mm
