氣電式剝皮機背景技術:

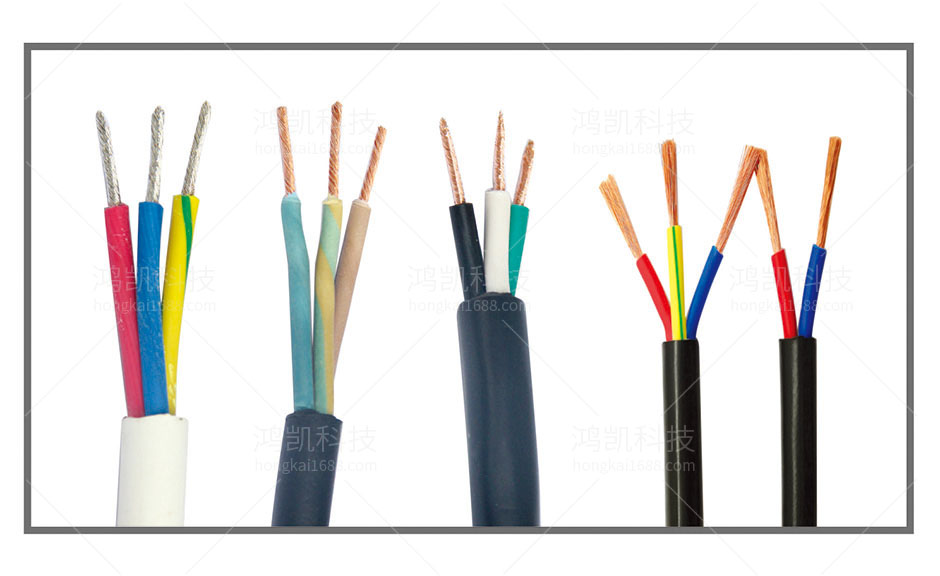

電線在日常生活中應用很廣,一般情形下電線的導電芯是由絕緣外皮包裹,該絕緣外皮通常是聚氯乙烯材料。在接線時,通常需要先將電線端部的外皮剝下而使導電芯露出,以使導電芯與其他導體連接。為了將導電線端部的外皮順利剝下在,最傳統的方法是用火燒電線端部的外皮,使得外皮軟化,在其未冷卻時迅速用手或其它工具將其扯斷,但是該剝除的外皮易粘連到手上或工具上,且由于火燒溫度難以控制,也易存在導電芯被氧化的可能性。后來,也有人利用各式各樣的剝線鉗等工具,但使用剝線鉗常常對導線造成剪斷等不良后果。
氣電式剝皮機包括一機臺,在機臺上設有一用于切開電線外皮的刀模、一用于推動刀模的第一氣缸以及一可促使刀模、第一氣缸沿電線伸展方向一并前、后移動的第二氣缸,機臺上還固設有一夾線裝置,其安裝于刀模的前側端,包括一夾住電線的夾具及一推動該夾具夾緊或松開的第三氣缸。該電線剝皮機在夾緊電線的時候夾具直接作用于電線上,夾具由金屬材料制成,電線的絕緣外皮由高分子材料制成,夾具的硬度遠大于電線絕緣外皮的硬度,在剝皮時刀模拉動絕緣外皮,夾具與絕緣外皮之間產生摩擦由于兩者的硬度差值大,導致夾具對電線絕緣外皮造成損傷。
氣電式剝皮機技術要素:
本實用新型的目的在于提供一種氣電式剝皮機,能減小在剝皮過程中夾具對電線造成的損傷。
本實用新型的上述目的是通過以下技術方案得以實現的:一種氣電式剝皮機,包括夾線裝置,夾線裝置包括夾具,夾具的夾持部位設有可拆卸固定的彈性夾持件,彈性夾持件的硬度低于夾具的硬度。
通過采用上述技術方案,彈性夾持件能夠?qū)A具作用于電線產生的沖擊力起到緩沖作用,降低夾具對電線的損傷;彈性夾持件的硬度低于夾具的硬度,從而縮小了電線的絕緣外皮與作用部位的硬度差,減少摩擦磨損,提高電線質量。
氣電式剝皮機技術總結
一種氣電式剝皮機,涉及電線加工技術領域,包括夾線裝置,夾線裝置包括夾具,夾具的夾持部位設有可拆卸固定的彈性夾持件,彈性夾持件的硬度低于夾具的硬度。本方案通過提供一種氣電式剝皮機,降低電線在剝皮過程中夾具對其產生磨損,從而提高電線質量。
氣電式剝皮機功能特點
雙動式氣缸,無彈簧斷裂之處
獨特式滑座,往復行程平穩,切剝精準
氣電式控制,輕巧敏捷,作業輕松
可調式結構,刀??筛鼡Q,適用各種線材
氣電式剝皮機技術參數

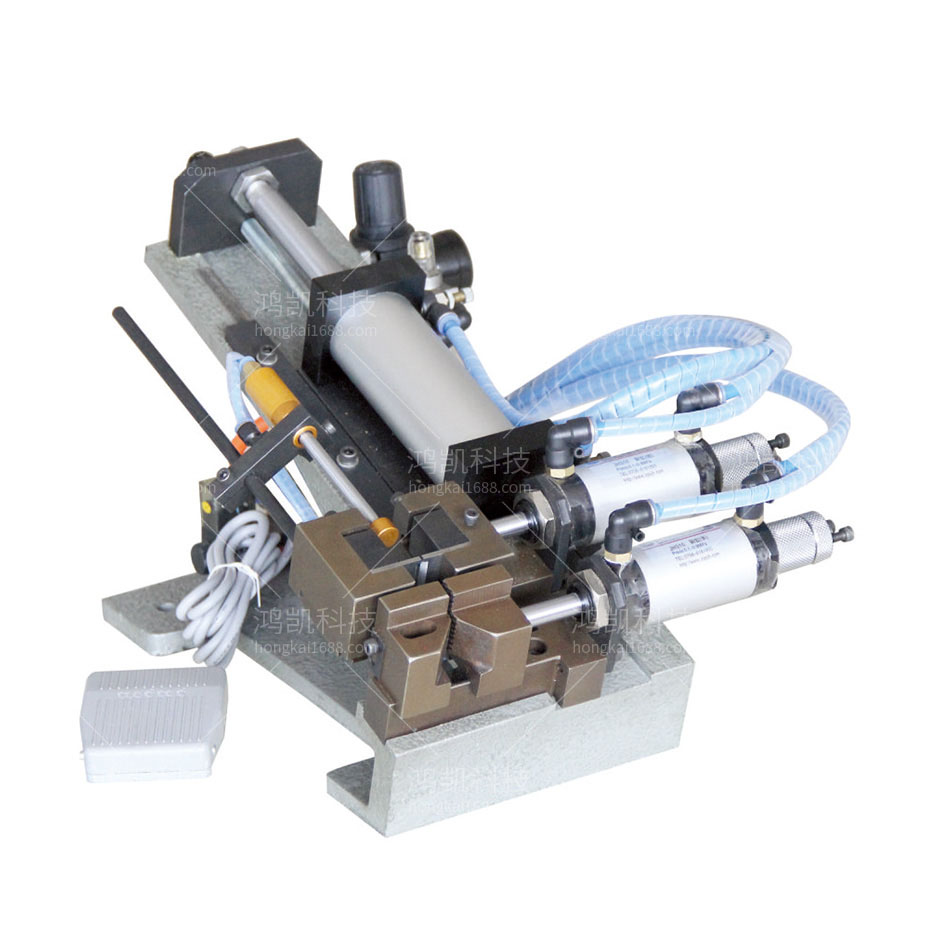

型號:YHK-310氣電式剝皮機
行程:100mm
氣壓:5-7kg
剝線直徑:15mm
剝皮長度:100mm
