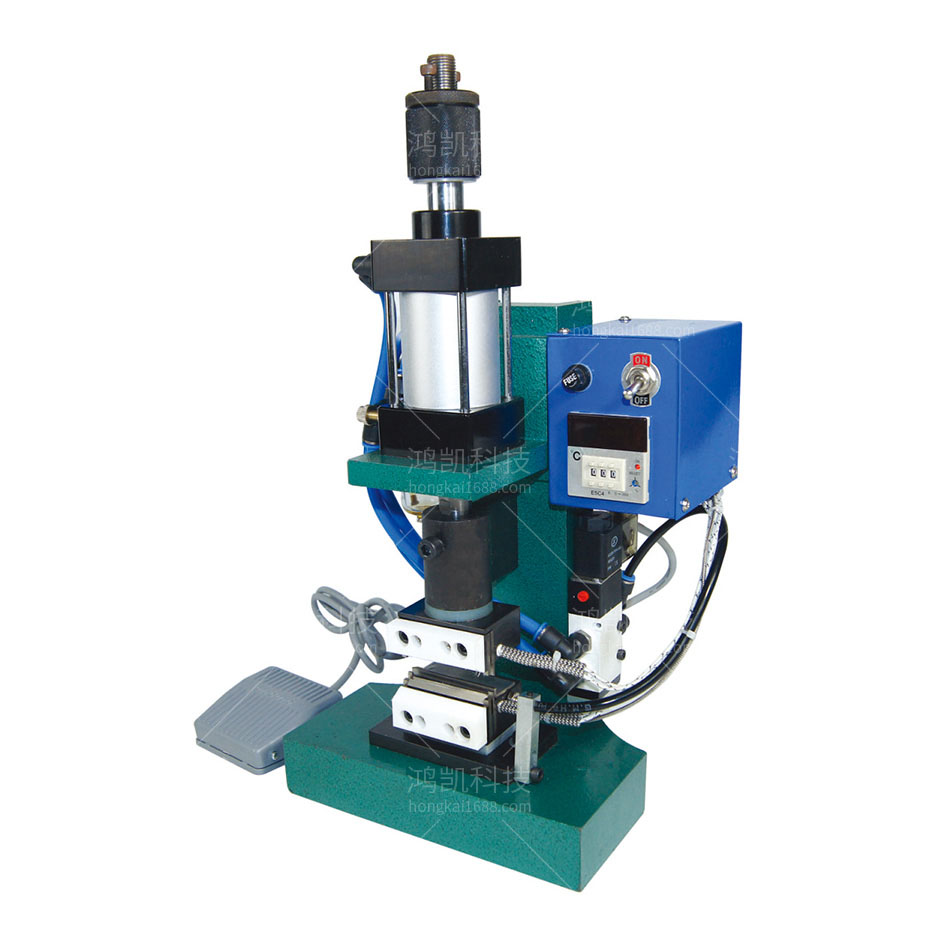

直立式電熱剝皮機背景技術:
在廢舊電線的回收在利用過程中,需要對廢舊電線進行剝皮操作,現有的傳統方式是人工剝皮,操作效率低。
直立式電熱剝皮機技術要素:
為了解決上述技術問題,本發明提供了一種直立式電熱剝皮機。
一種直立式電熱剝皮機,包括工作臺,工作臺的頂面上從左往右依次設置有第一支架、第二支架、第三支架和第四支架,第一支架上安裝放卷輥,第二支架上設置有加熱裝置,加熱裝置包括管體,管體的內壁上設置有電熱絲,第三支架上設置有升降機構,升降機構的底端設置有上隔熱塊,與升降機構相對的工作臺頂面上設置有下隔熱塊,上隔熱塊的底面設置有上剝刀,下隔熱塊頂面設置有下剝刀,上剝刀和下剝刀相對,第四支架上安裝收卷輥。
直立式電熱剝皮機功能特點

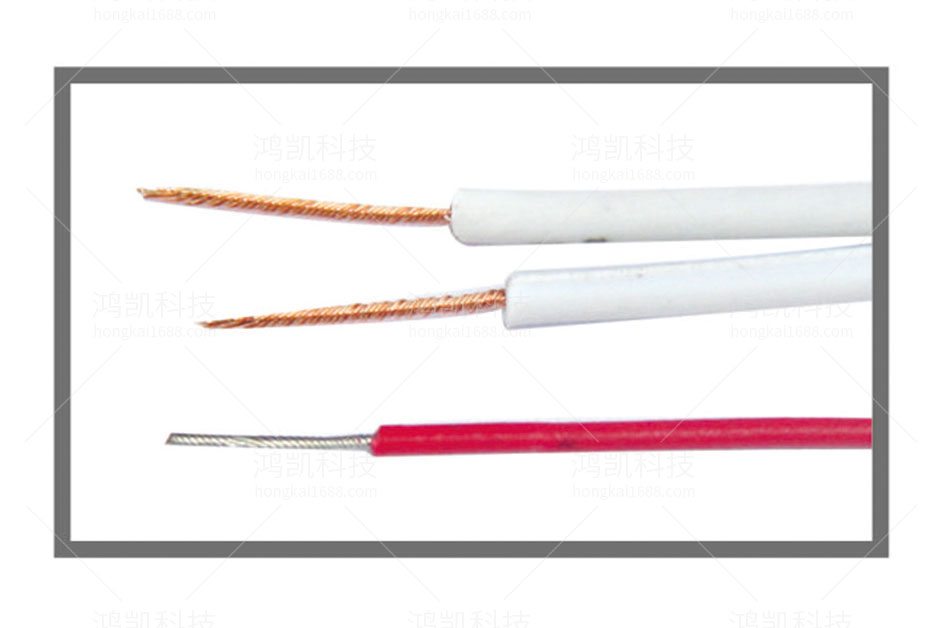

本機用于電腦多芯線及各類多芯線熱剝
切斷剝皮一次完成,剝皮可用單刀或雙刀
適用范圍廣,剝皮整齊
操作簡單,省力迅速。
直立式電熱剝皮機技術總結
本發明公開了一種直立式電熱剝皮機,包括工作臺,工作臺的頂面上從左往右依次設置有第一支架、第二支架、第三支架和第四支架,第一支架上安裝放卷輥,第二支架上設置有加熱裝置,加熱裝置包括管體,管體的內壁上設置有電熱絲,第三支架上設置有升降機構,升降機構的底端設置有上隔熱塊,與升降機構相對的工作臺頂面上設置有下隔熱塊,上隔熱塊的底面設置有上剝刀,下隔熱塊頂面設置有下剝刀,上剝刀和下剝刀相對,第四支架上安裝收卷輥。本發明通過加熱裝置對電線進行加熱,使線皮軟化,然后通過上剝刀和下剝刀配合剝離線皮,線芯收卷在收卷輥上;不僅結構簡單,使用方便,同時能在不傷害線芯的情況下,剝離線皮。
直立式電熱剝皮機技術參數
剝線范圍:AWG32#-18#
剝皮長度:0.2mm-25mm
氣壓量:4-7kg
電源:110V/220V
重量:13kg
尺寸:430*230*530mm
