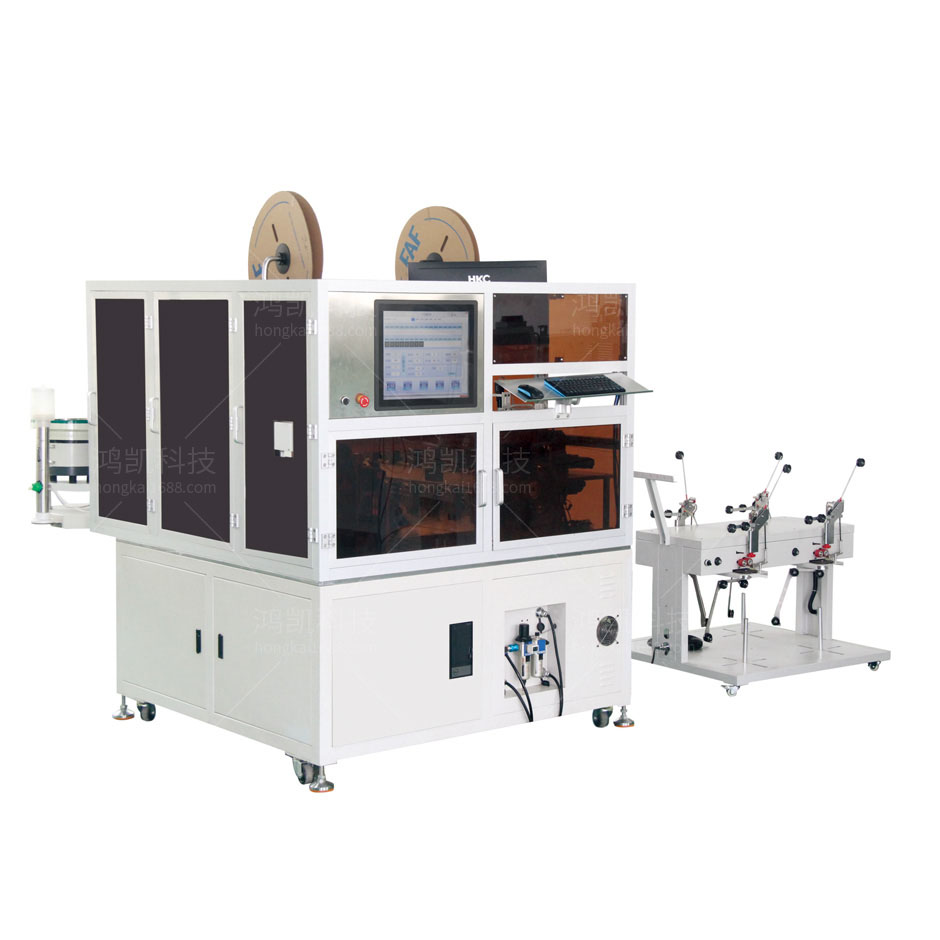

全自動雙端穿膠殼機功能特點

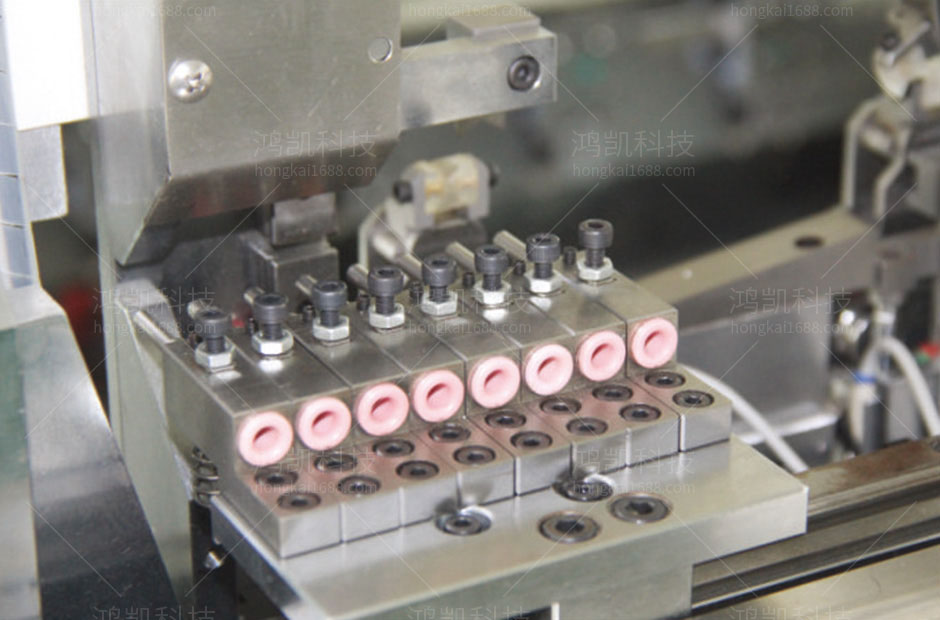

1、本機可選用8種顏色的線任意搭配,裁線長度80-980mm,特殊長度還可定制;
2、切線剝皮、半剝采用高精度滾珠絲桿配合伺服馬達控制切線精度可達0.1mm;

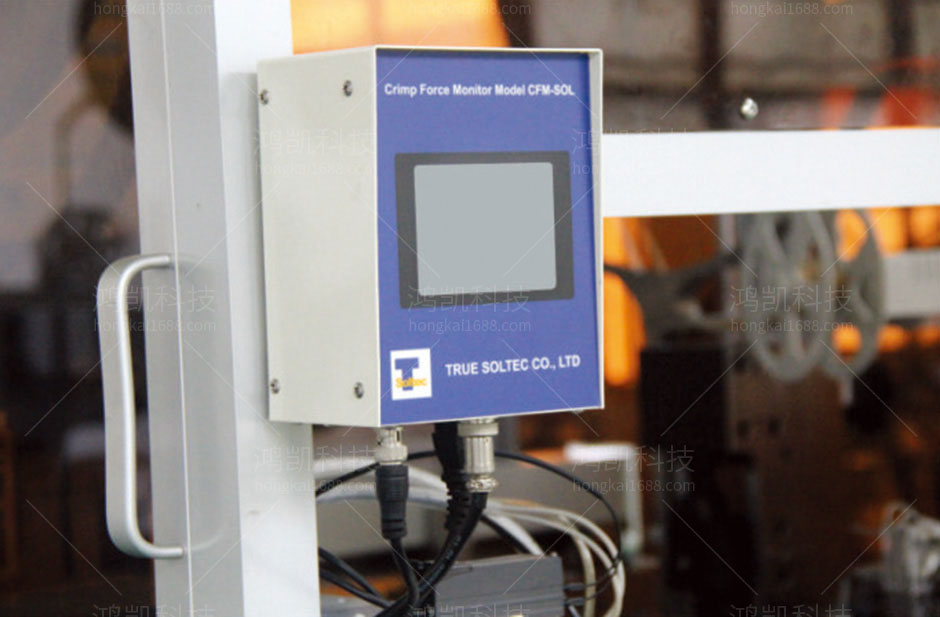

3、端子壓接全程壓力監控監測,壓接不良報警,并自動篩選采用,選配端子外形CCD檢測,不良品自動排出;

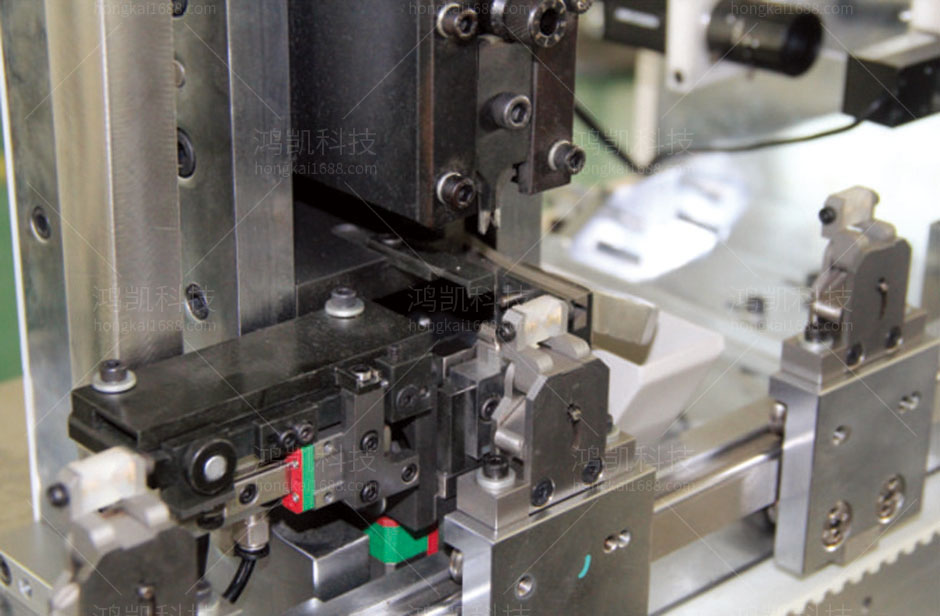

4、穿膠殼機構更換模塊化,相同pin距值的膠殼只需簡單調節兩個調整塊即可生產,不同pin距值的膠殼只需更換整組穿膠殼機構即可生產,更換簡單,提高效率;

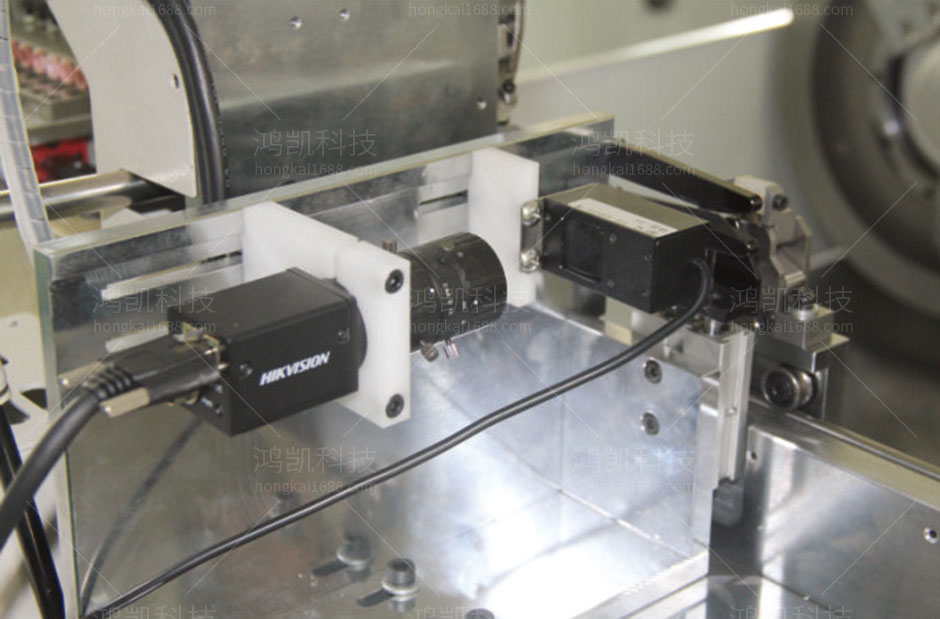

5、采用電腦操作界面,對端子進行全自動拉拔力檢測,并可以出具端子拉拔力曲線分析報告;搭載超高清視覺系統,能夠?qū)崿F(xiàn)對產品進行實時圖像顯示,對比,分析,壓接不良時會發出警報并自動篩選出不良品。此設計極大地節省了人工成本,保證產品質量,提高了生產效率。
全自動雙端穿膠殼機特征:

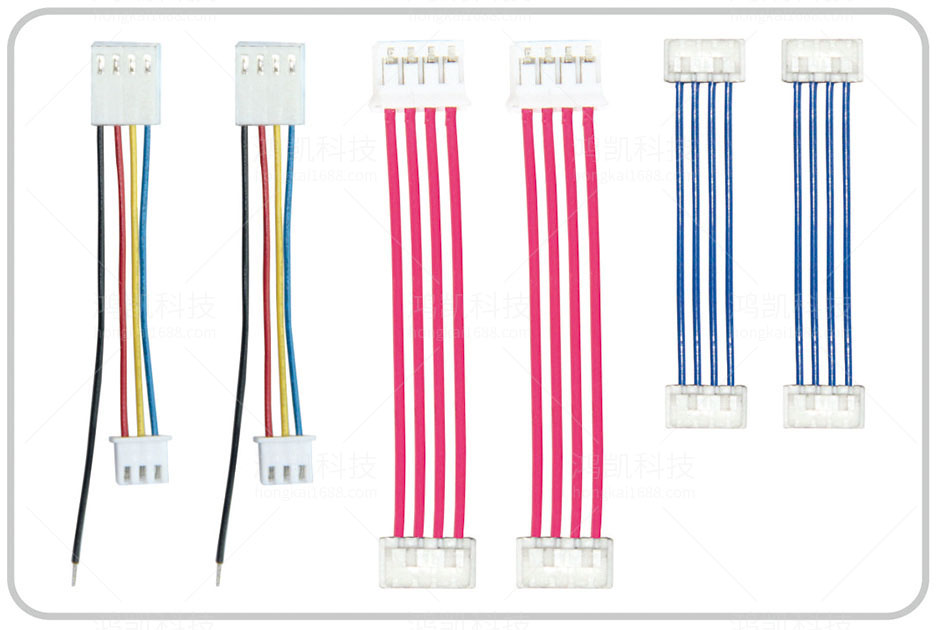

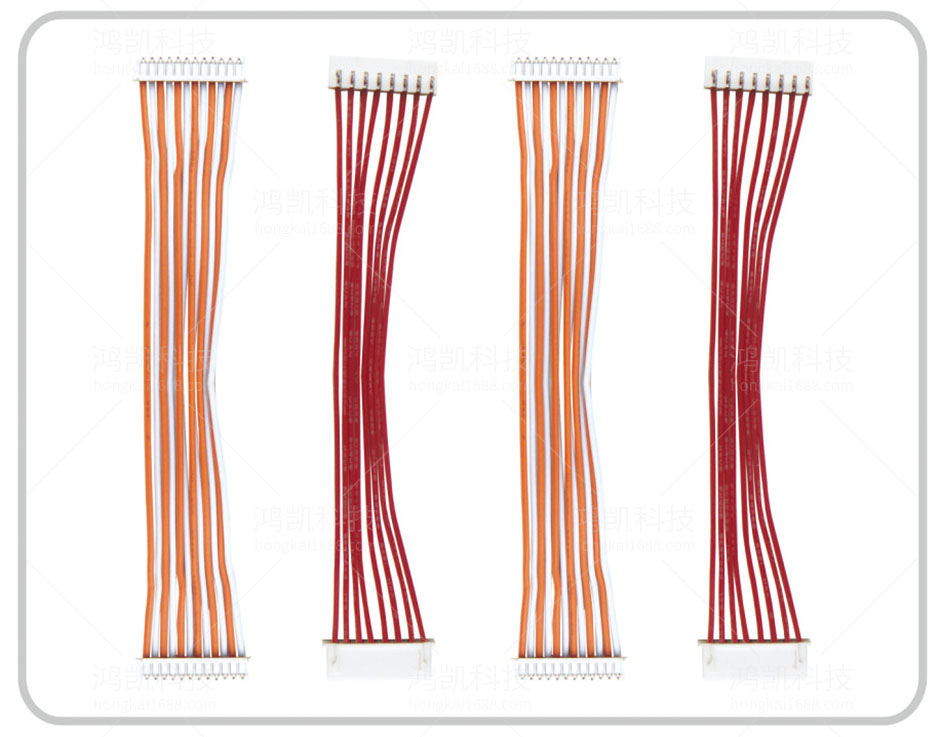

自動雙端穿膠殼端子機適用于2P并線、兩條電子線的單端子壓接及穿殼(電子線可實現兩根長短不一)。適用于1.25端子,2.0端子,2.5端子等。裁線長度25-450mm。自動雙端穿膠殼端子機采用模塊化結構,不同膠殼只需簡單更換振動盤以及軌道,刀模即可。

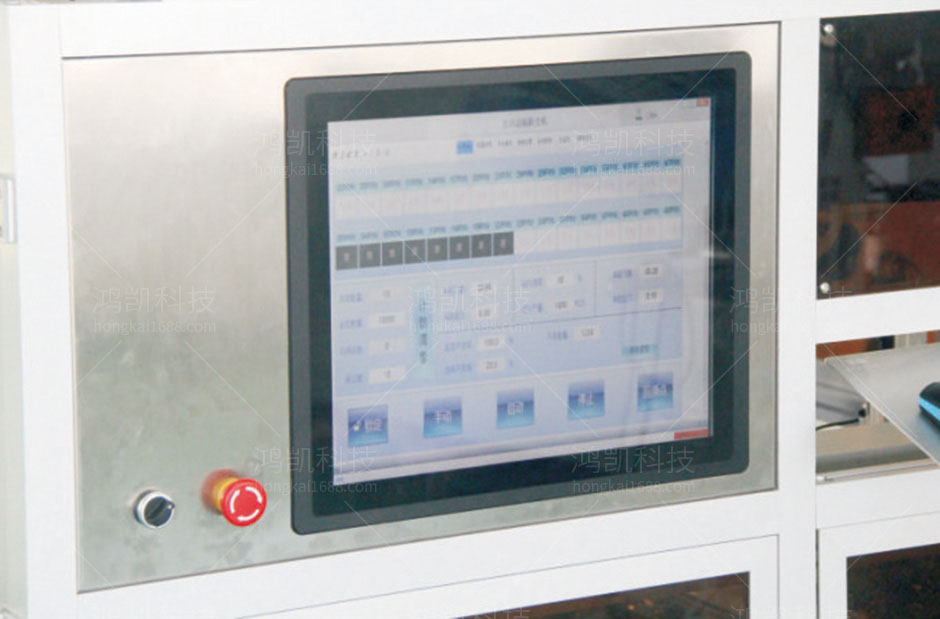

自動雙端穿膠殼端子機可以一端打端子并穿防水栓護套,另一端壓著普通端子。線材裁切長度,剝皮長度,包膠深度等參數均采用觸摸屏數控,易學易懂,簡單學習便可以熟練操作。
自動雙端穿膠殼端子機采用電腦操作界面,對端子進行全自動拉拔力測試,并可以出具端子拉拔力曲線分析報告,搭載超高清視覺系統,能夠?qū)崿F(xiàn)對產品進行實時圖像顯示,對比,分析,壓接不良時會發出警報并自動篩選出不良品。
自動雙端穿膠殼端子機平移方式處理打端子,此結構操作方便穩定,快速送線、裁線、剝皮、分線、打端,高精度,速度快,低噪音。裁線長度、剝皮長度,包膠長度、,打端延時等等,均實現數字化調試。快速更換工序,模塊化設計,維護方便。
全自動雙端穿膠殼機技術參數
電源:AC220V/50Hz
功率:3000W
壓著力:1.5T可根據客戶要求訂做。
生產效率:3000根線每小時(相當于6000個端子)
電線加工長度:80MM-980MM,其他長度可定制。
適用電線:AWG18-AWG24,AWG22-AWG30;最多8種顏色電線同時作業
剝皮長度:A端0MM-6MM,B端0MM-10MM
適用膠殼:單排16孔、最多3排
適用膠殼尺寸:MAX40*25*25MIN5*6*3
空氣壓力:5-7kgf(需使用清潔干凈空氣)
檢測裝置:電線有無,電線打結,端子有無,剝皮異常,端子壓力監測,插端子后拉檢測,膠座有無,不良率設定。
選配件:端子壓力監控,選配端子外觀視覺檢測。
不良率設定:A報警停機部份:電線有無,電線打結,端子有無,膠座有無,不良率設定超標,B報警挑選出不良自動生產部份:剝皮異常,端子壓力異常,端子后拉檢測,不良率設定未超標。
設備尺寸:2100L*1200W*1580Hmm含凸起部份(不含振動盤不含放線架)
機器重量約:900kg
