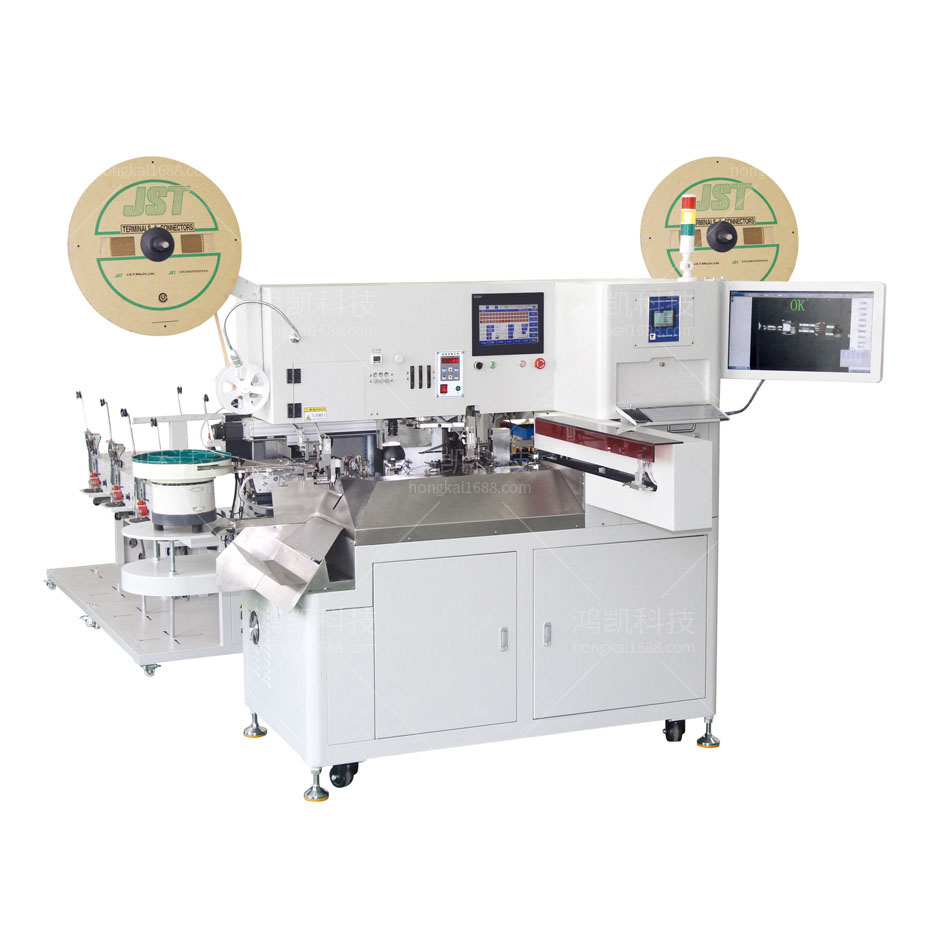

全自動插膠殼機設備配置
1、控制系統:三菱
2、伺服馬達:三菱
3、氣缸/電磁閥:AIRTAC,SMC
4、導軌/絲軒:上銀/TBI
5、光電檢測:FDC
全自動插膠殼機的功能和特點有以下幾點:
1、高速全自動化生產

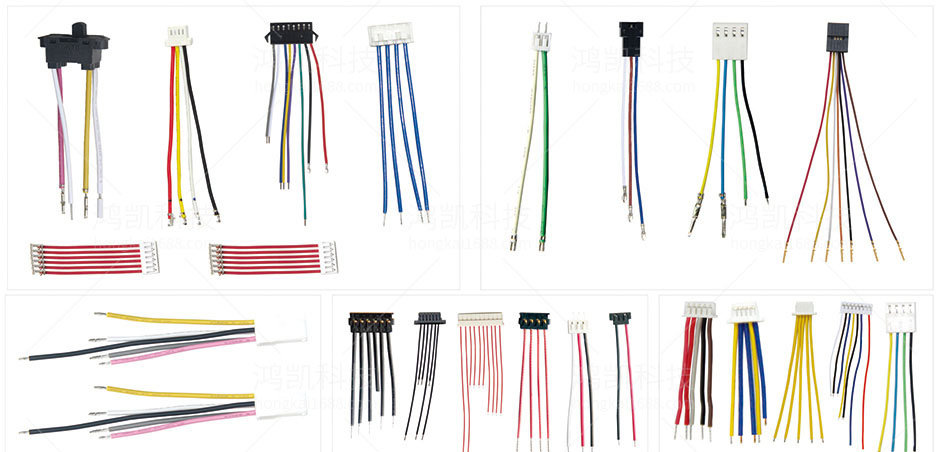

可加工多種類形線材,可滿足多種線材加工的需求。
2、適應多種膠殼
能適應多種單、雙排膠殼的插入,可加工多孔位的膠殼插入。
3、可配備多種檢測裝置

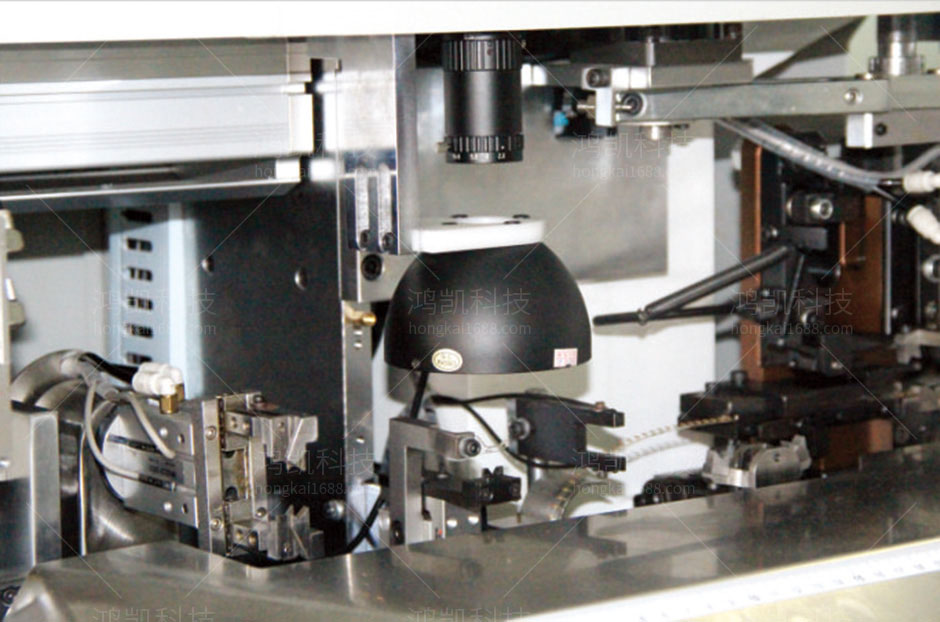

全自動插膠殼端子機壓接全程壓力監控監測,有壓接不良報警,并自動篩選,端子壓接外形CCD檢測,不良品自動排出。高清視覺監測系統,能夠?qū)崿F(xiàn)對產品實時對比、分析,壓接不良時會發出警報并自動篩選出不良品。
自動插膠殼機設備功能

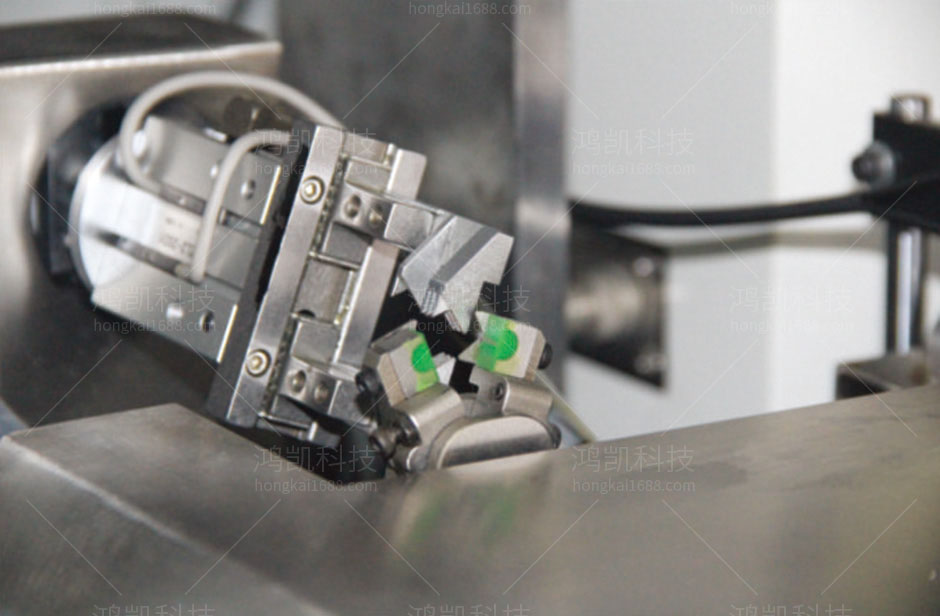

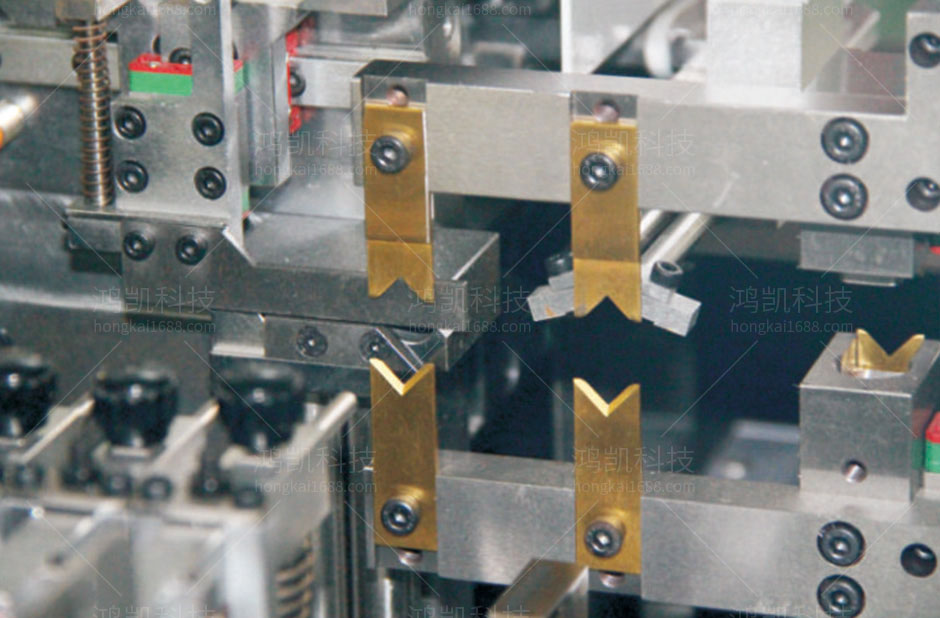

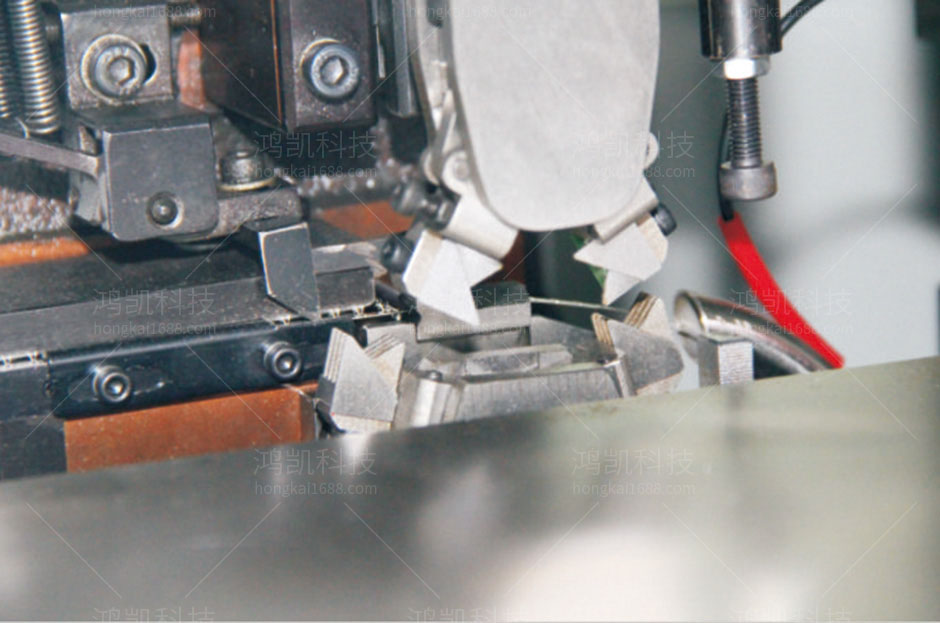

該設備可實現線材一端自動切線,剝皮,端子壓著,穿膠殼;
另一端自動切線,剝皮,扭線,沾錫及端子壓著功能。
全自動插膠殼機技術背景
具體的說是一種全自動端子插殼機,包括工作臺,所述工作臺上端右后方焊接有第一支撐柱,所述第一支撐柱上端焊接有第一支撐板,所述第一支撐板上端固定安裝有第一液壓缸,所述第一液壓缸的輸出端末端固定連接有第一上固定板,所述第一上固定板下端固定連接有線束上固定座。本實用新型通過第一液壓缸驅動將線束壓緊,通過第二液壓缸和第三液壓缸驅動將端子壓緊,保證插殼時線束和端子的穩定性,通過第四液壓缸驅動將膠殼壓緊,保證插殼時膠殼的穩定性,提高插殼質量,通過第五液壓缸驅動膠殼移動向端子方向,實現插殼操作,使得插殼工序?qū)崿F(xiàn)自動化,代替人工,提高插殼效率,降低工人勞動強度。
全自動插膠殼機技術參數
電源:AC220V/EH
功率:2000W
壓著力:1.5T,可根據客戶要求訂做。
生產效率:2000孔/H(200mm以內)。
電線加工長度:40MM-600MM,其他長度可定制。

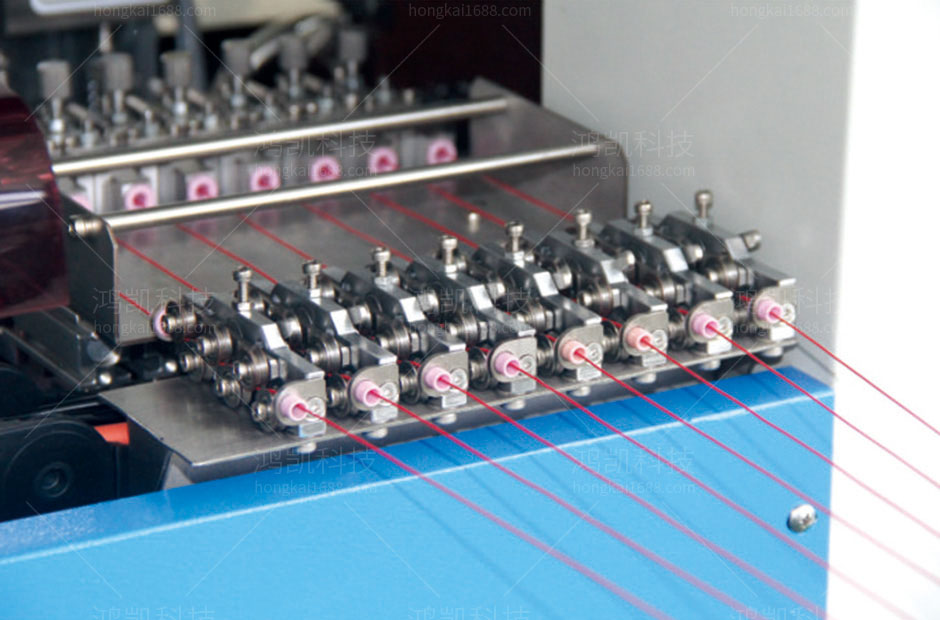

適用電線:AWG18-AWG24,AWG22-AWG30;最多8種顏色電線同時作業
剝皮長度:A端0MM-10MM,B端0-6MM
沾錫長度:0.2MM-10MM
扭線長度:2MM-10MM
適用膠殼:單排16孔、最多3排
適用膠殼尺寸:MAX40*25*25MIN5*6*3
空氣壓力:5-7kgf(需使用清潔干凈空氣)
檢測裝置:電線有無,電線打結,端子有無,剝皮異常,端子壓力監測,插端子后拉檢測,膠座有無,助焊劑有無,不良率設定。
選配件:端子壓力監控,選配端子外觀視覺檢測。
不良率設定:A報警停機部份:電線有無,電線打結,端子有無,膠座有無,助焊劑有無,不良率設定超標
B報警挑選出不良自動生產部份:剝皮異常,端子壓力異常,端子后拉檢測,不良率設定未超標。

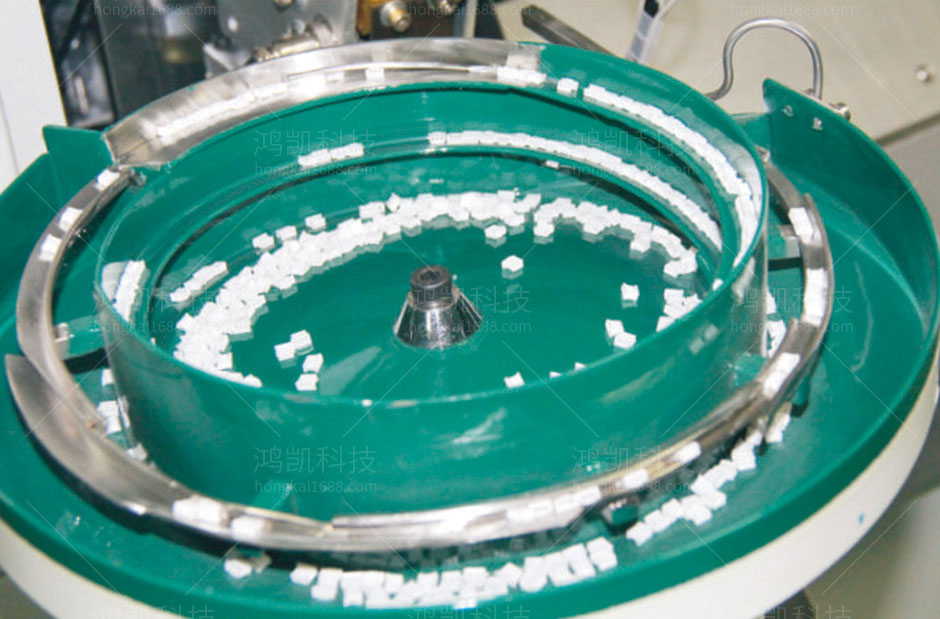

設備尺寸:2100L*1200W*1580Hmm含凸起部份(不含振動盤不含放線架)
機器重量:約800kg
