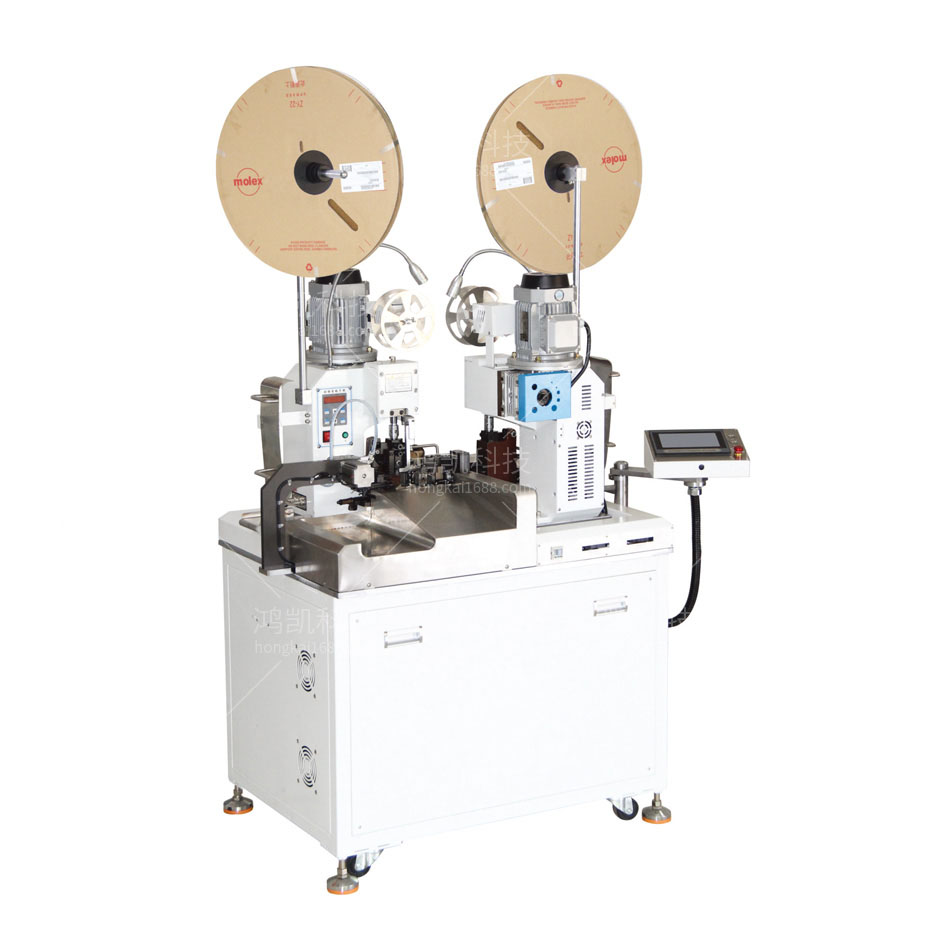

全自動雙頭端子壓接機介紹

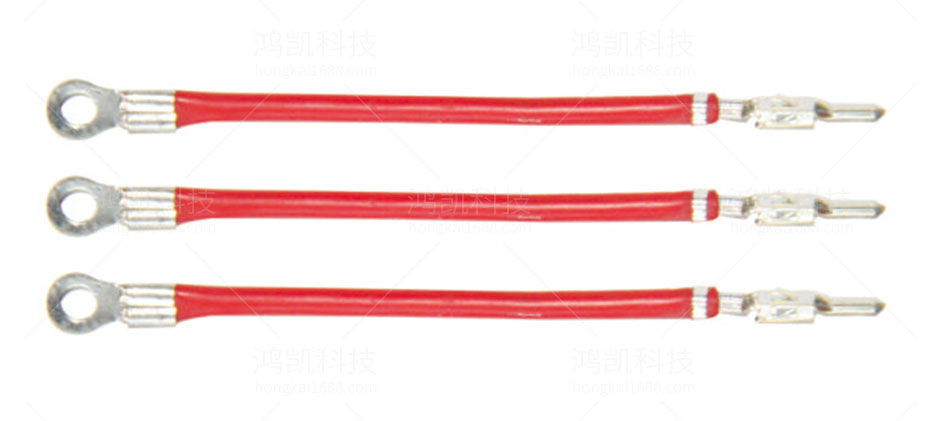

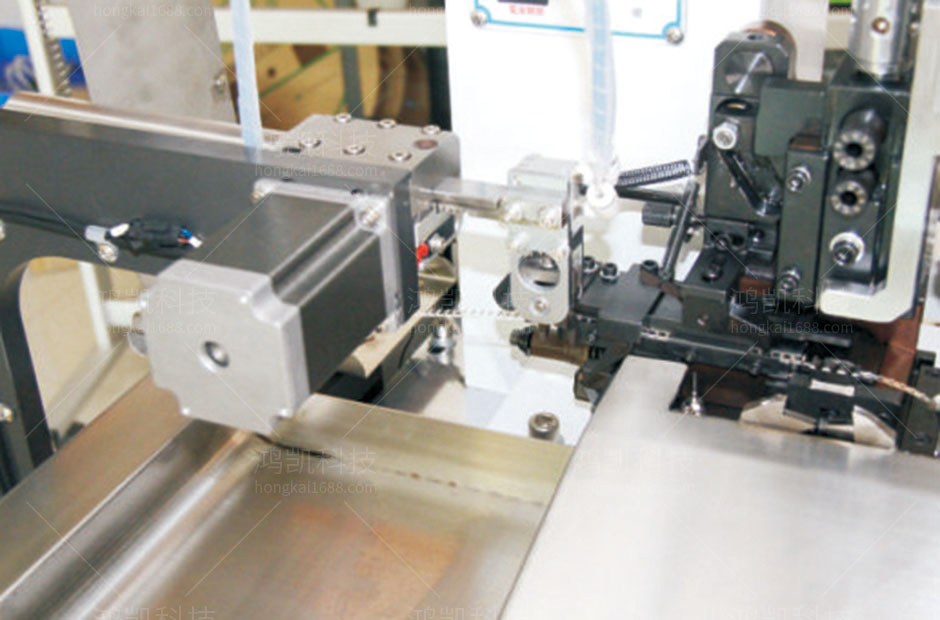

全自動雙頭端子壓接機功能特點
本機具有裁斷、剝皮和雙頭打端功能
伺服電機控制,觸摸式調控各項參數
檢測功能齊全,出現異常自動報警
適合橫式、直式OTP模具
全自動雙頭端子壓接機的作業步驟
1、打開全自動雙頭端子壓接機電源開關,電源指示燈亮。
2、留意機器內外部有無明顯異響,若有暫停作業,請機修人員判定是否需要維修。

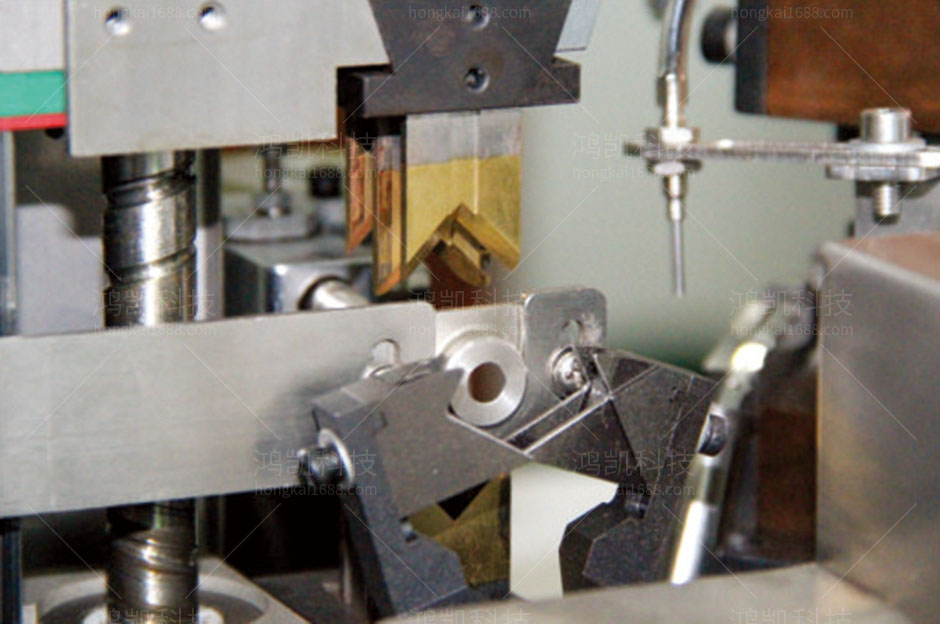

3、選刀裝刀:由指定人員操作,裝刀之前必須進行手工比對所選刀片是否配套,對比無誤后方可裝刀,裝刀完成后,必須使用手搖測試,首先關閉全自
動雙頭端子壓接機電源,按下調摸鈕,使用專用板手搖動主從動輪,使全自動雙頭端子壓接機沖壓行程至最大,如手搖不動,則考慮是否壓力過大或其他
問題,檢查調試至OK。作業前需對各鎖緊螺絲做相應檢查并確認無松動。

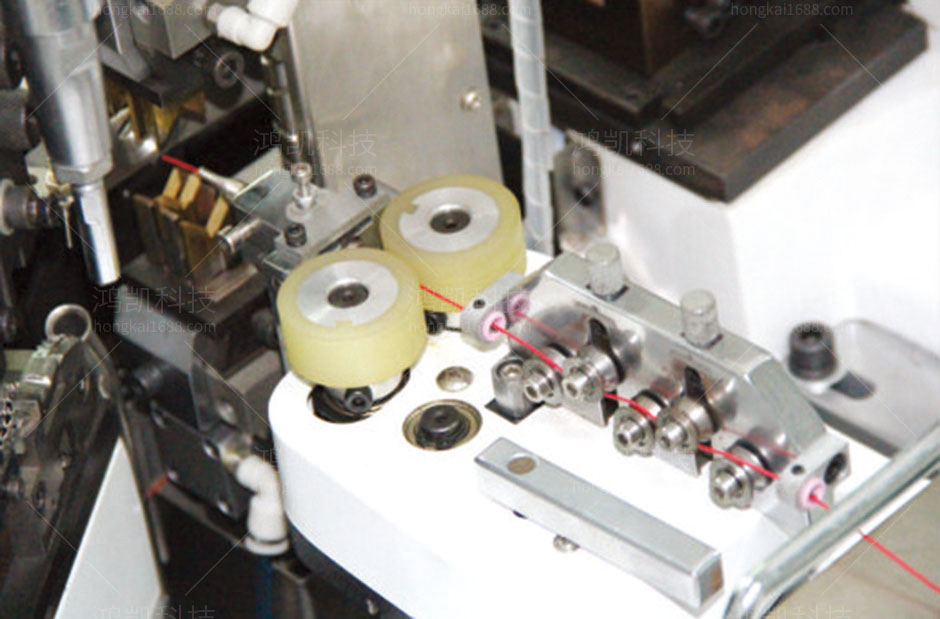

4、裝料:裝上需要打的端子,使用內六角板手調節進料壓板,使全自動雙頭端子壓接機可以輕松通過,目測送料位置是否適宜,若不行,進行調節,使
用內六角板手松開送料器鎖緊螺絲,擰動調節縲桿進行調節,直至狀態,然后鎖緊送料器鎖緊螺絲,開始作業。
5、測試拉力:調機OK后,取廢料線材試打,進行拉力測試,主要參照值見《拉力測試對照表》具體操作方法如下,按下拉力測試歸零鍵調至歸零,將需
測的端子線材夾好,進行測試,若所測拉力不在標準范圍內,請機修人員重新調節,直到達到標準值為止。
6、試產10PCS送IPQC進行首件確認,檢驗OK,方可進行批量生產,生產過程中操作員必須自檢所打端子是否有包膠,吊頸等不良,并每隔1小時進行一次
端子拉力測試。
7、生產完成后整理好良品、廢次品,并清理干凈機臺周邊的環境衛生。
全自動雙頭端子壓接機技術參數
加工電線長度1007#18-1571#30
切斷長度:40mm-9999mm
切斷精度:≤100mm時±0.5mm>100mm時±1.0mm
剝皮長度:1側0.1mm-9mm2側1.0mm-9mm半剝3.0mm-9.0mm
壓接能力:2T
電源:220V50/60Hz
生產率:3600pcs/h
重量:460kg
尺寸:1000*700*1550mm
