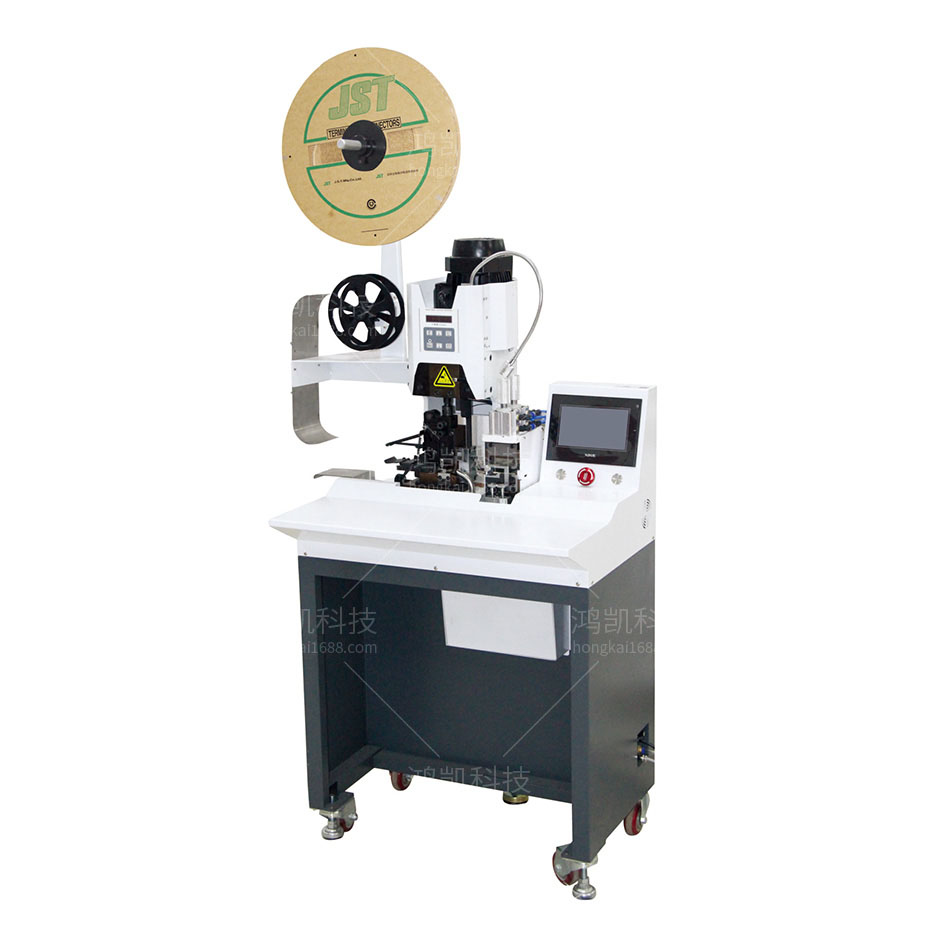

多芯線自動剝皮打端機介紹

多芯線自動剝皮打端機背景技術：

目前有專門用來給電線剝皮的工具剝線鉗。現有的剝線鉗能夠滿足大部分不同規格電線的剝皮需要，但是剝線鉗價格不菲，對于只需要偶爾進行電線剝皮的用戶來說，購買剝線鉗也就顯得沒有必要。如果能夠利用現有工具，快速的制作出簡易的剝皮工具的話，不僅能夠提高工作效率，還能夠有效的節約成本。

多芯線自動剝皮打端機技術特征：

一種多芯線自動剝皮打端機裝置，其特征在于，包括有左下壓板、右下壓板、刀片、上壓板，右下壓板通過螺絲可拆卸的固定貼合在左下壓板的右側，左下壓板和右下壓板構成下壓板，下壓板的一端具有開口朝上的U型口，U型口的兩側分別連通左下壓板的左側面和右下壓板的右側面，左下壓板末端的上表面固定有連接部，上壓板通過轉軸可在垂直面上轉動的安裝在連接部的右側，刀片位于U型口處，刀片的刀鋒朝上，刀片被夾緊在左下壓板和右下壓板之間，左下壓板的右側設有用于安裝刀片的安裝槽，安裝槽的深度等于刀片的厚度。

多芯線自動剝皮打端機技術總結

本實用新型公開了一種多芯線自動剝皮打端機裝置，包括左下壓板、右下壓板、刀片、上壓板，右下壓板通過螺絲可拆卸的固定貼合在左下壓板的右側，左下壓板和右下壓板構成下壓板，下壓板的一端具有開口朝上的U型口，U型口的兩側分別連通左下壓板的左側面和右下壓板的右側面，左下壓板末端的上表面固定有連接部，上壓板通過轉軸可在垂直面上轉動的安裝在連接部的右側，刀片位于U型口處，刀片的刀鋒朝上，刀片被夾緊在左下壓板和右下壓板之間，左下壓板的右側設有用于安裝刀片的安裝槽，安裝槽的深度等于刀片的厚度。本實用新型的剝皮裝置，具有結構簡單，制作簡單，成本低廉的優點。

多芯線自動剝皮打端機功能特點

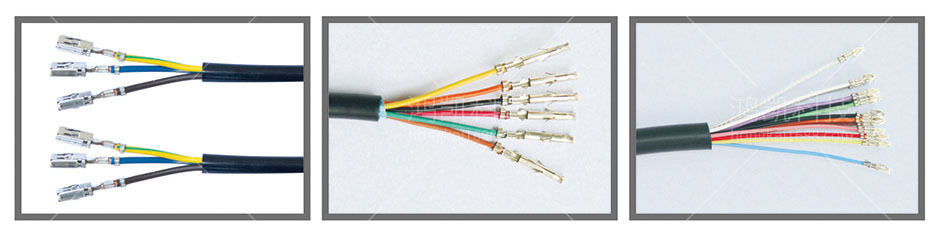

本機為多芯線自動切斷剝皮打端一體機
次性最高可剝打12芯線
腳踏控制，操作簡單，操作安全
品牌部件組合，且全部經過機密處理

多芯線自動剝皮打端機技術參數

剝皮范圍：2-4芯最短剝皮35mm
5-10芯最短剝皮40mm
鉚壓范圍：芯線：φ0.8mm-φ4.0mm
工作效率：12芯：5500PcS/H
電機功率：50W
電源：220V50/60Hz
重量：90kg
尺寸：650*450*1350mm
