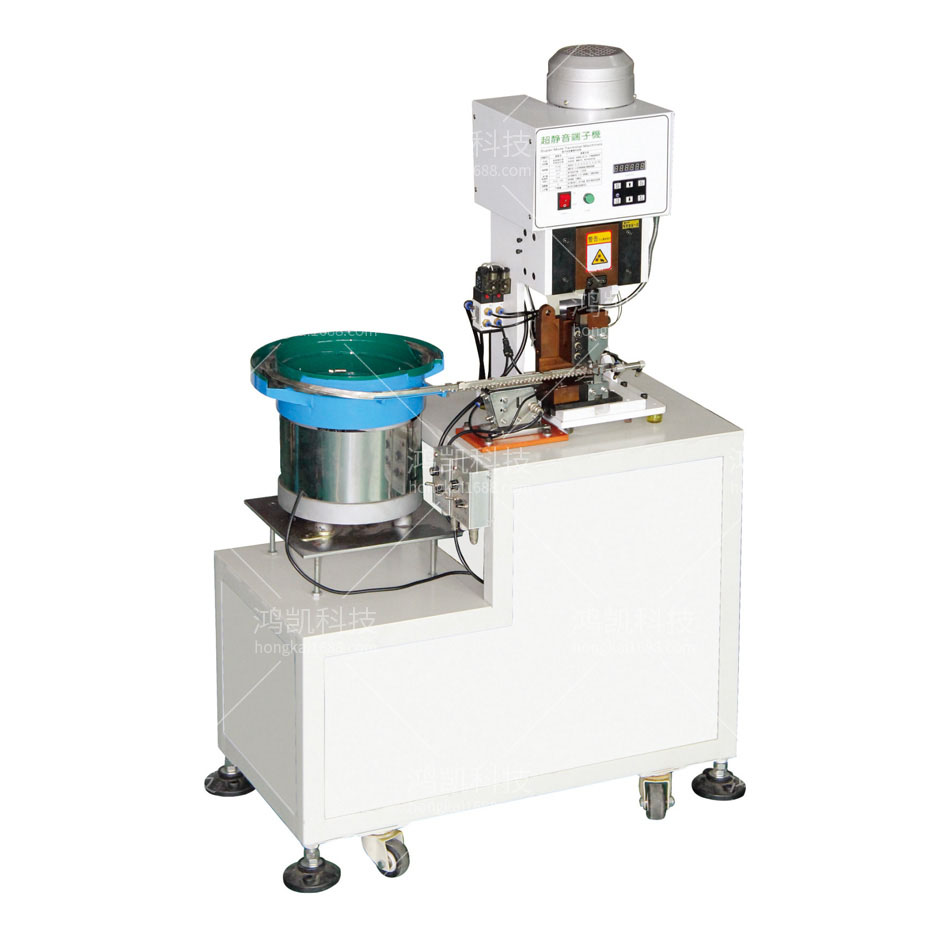

單粒端子壓接機介紹

端子壓接機是電力行業在線路基本建設施工和線路維修中進行導線接續壓接的必要工具。絕緣端子壓接機是壓接機中的一種。端子壓接機的結構由油箱、動力機構、換向閥、卸壓閥、泵油機構組成，泵油機構由油泵體、高、低壓油出油孔、偏心軸、偏心軸承、從動齒輪和一對高壓油泵以及一低壓油泵構成，油泵體懸固于油箱蓋上，高、低壓油出油孔開設在油泵體上，與卸壓閥油路連接，偏心軸呈縱向設置，上端樞置于油泵體中央，下端固設偏心軸承，從動齒輪固置在偏心軸頂部，與動力機構聯結，高、低壓油泵懸固在油泵體上，各具一與偏心軸承相觸的作動件，高、低壓油泵的泵腔分別與高、低壓油出油孔相通。優點：將泵油機構與動力機構的連接為垂直連接，可充分利用空間而小化占地面積，有利于作業及運輸；將高、低壓油泵的泵油形式變?yōu)槠妮S承的作動形式，具有結構簡單、零部件少而利于裝配。

單粒端子壓接機其特征在于：

所述后夾板的弧形面內開設有安裝槽，所述安裝槽的底部側壁上固定連接有伸縮桿，所述伸縮桿的一端固定連接有擋板，所述安裝槽的一側側壁上開設有多個條形槽口，位于條形槽口相對一側的所述安裝槽的側壁上開設有條形開口，且條形開口的側壁上開設有多個插槽，所述擋板的一側側壁固定連接有拉桿，且拉桿的一端固定連接有插板，位于擋板一側的所述安裝槽內滑動連接有連接板，所述連接板的一側側壁上環繞設置有多個第一壓縮彈簧，且連接板的中部固定連接有第二壓縮彈簧，位于連接板一側的所述安裝槽的側壁上固定連接有環形擋肩，所述連接板的一側側壁上固定連接有支撐桿，且支撐桿貫穿環形擋肩設置，所述支撐桿的一端固定連接有弧形板。

所述拉桿的一端固定連接有套管，且套管中滑動連接有內桿，所述套管的底部固定連接有拉伸彈簧，且拉伸彈簧的一端與內桿的一端采用固定連接，所述內桿的一端固定連接插板。所述第一壓縮彈簧的彈簧長度大于第二壓縮彈簧，且第二壓縮彈簧的彈力強度大于第一壓縮彈簧。所述環形擋肩的一側側壁上固定連接有緩沖墊，且緩沖墊采用橡膠材質設置，所述緩沖墊的一側側壁固定連接有防撞橡膠粒。所述插板的一側側壁上固定連接有把手，所述把手為圓柱狀設置，且把手的外側壁上開設有防滑紋。所述內桿的一端側壁上開設有外螺紋，所述插板的中部開設有連接槽，且連接槽的內部開設有內螺紋，所述內桿和插板之間通過螺紋連接。

單粒端子壓接機功能特點

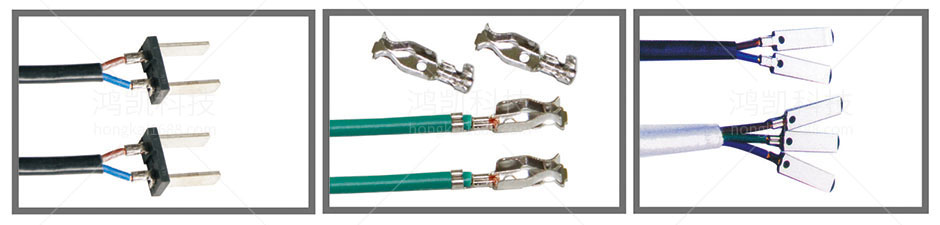

適用于散打端子的連續送料、自動壓接

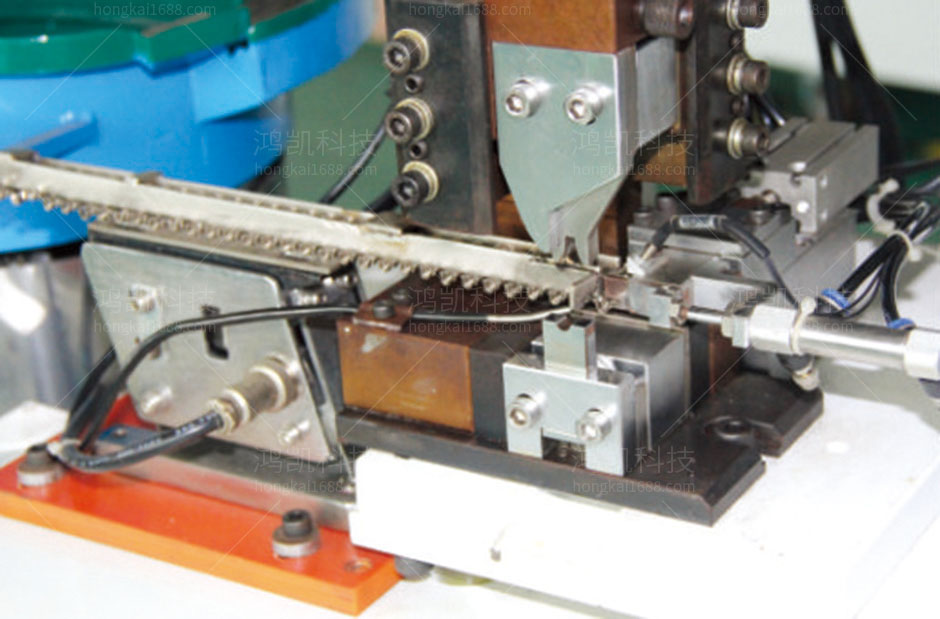

使用減速機、變頻控制端子壓接
電器性能穩定，故障率低，效率高

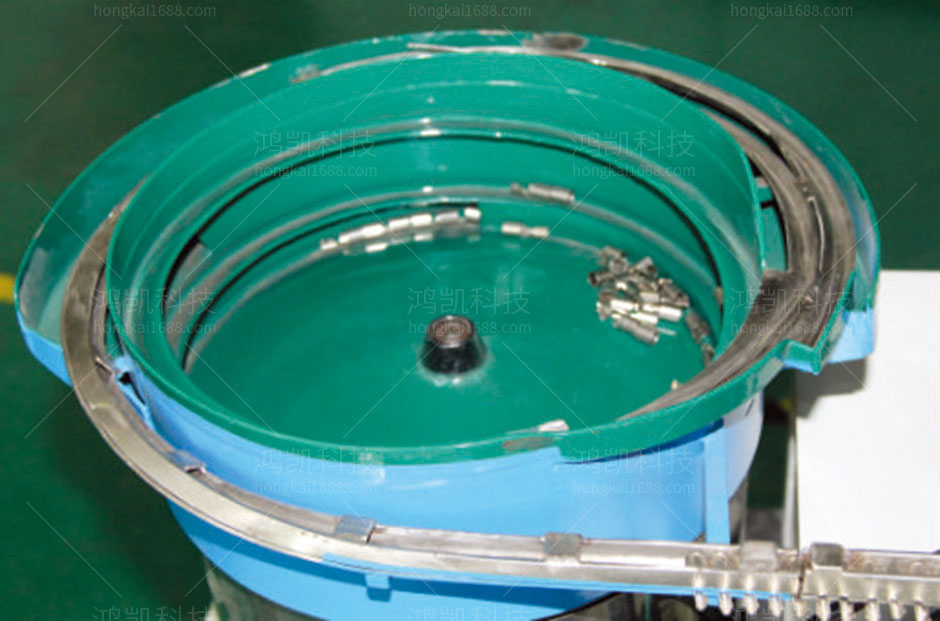

振動盤自動送料，彌補人工放料慢，誤差大等

單粒端子壓接機技術參數

壓接能力：2T
行程：30mm
電源：220V50/60Hz
尺寸：450*1400*750mm
