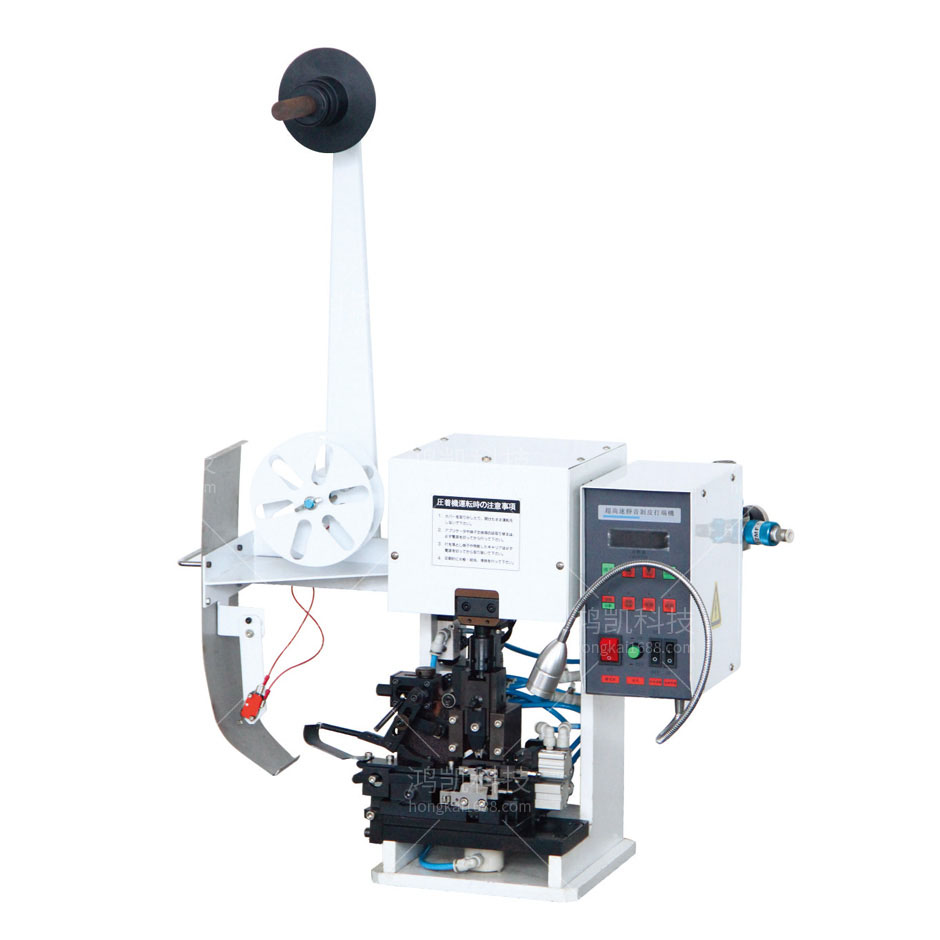

靜音剝皮打端機介紹

靜音剝皮打端機背景技術：

靜音剝皮打端機用于將電線剝開橡膠外皮并安裝接線端頭。目前的剝皮打端機在工作中的剝皮和打端等動作通常都采用機械傳動的方式來完成。但是，該剝皮打端機在動作過程中由于機械的摩擦和搖晃而使得穩定性和位置精確性都不夠高，因此導致產品的次品率非常高。為了保證產品的質量和產量，不得不在這類機械的生產、安裝和維護上投入大量的精力，從而使得產品的成本升高很多。此外，該剝皮打端機的操作比較復雜，對工藝要求比較高。

針對現有技術的不足，本靜音剝皮打端機目的是要提供一種操作方便、穩定性好的剝皮打端機。
為了實現上述目的，本次提供了一種靜音剝皮打端機，該靜音剝皮打端機包括第一氣缸板、第二刀座、第一刀座、切刀、刀座墊、線夾、第二氣缸板墊塊、第二氣缸板、第一沖塊、第二沖塊、第三沖塊、第一定位塊、第三定位塊、第二定位塊、軸承座、608軸承、軸承座螺絲、第二脫料件、第一脫料件、零件、第二吸皮、第三吸皮、第一吸皮、上刀、上壓件、模頭連接塊、模頭、第二壓模塊、第一壓模塊、第一線長定位塊、第二線長定位塊、第四線長定位塊、第三線長定位塊、第一切刀座、第四切刀座、第二切刀座、第五切刀座、第三切刀座、下刀、模架、模具底板、廢料座和底板，該剝皮缸、安裝于模頭正下方的用于完成對電線切削動作的第二氣缸、安裝在位于機器主體側面的第一氣缸板上的用于夾緊電線的薄型氣缸。
本實用新型的有益效果是，該靜音剝皮打端機采用了三個氣缸來控制線材加工過程中的夾線、切線和剝皮等三個動作，由于氣體產生的推進力比較平穩，因此可以使動作的穩定性和精確性都得到很大的提高。此外，該靜音剝皮打端機的氣缸對生產工藝的要求也比較低，因而該靜音剝皮打端機還具有生產和維護方便、成本低廉、生產效率高等優點。

靜音剝皮打端機功能特點

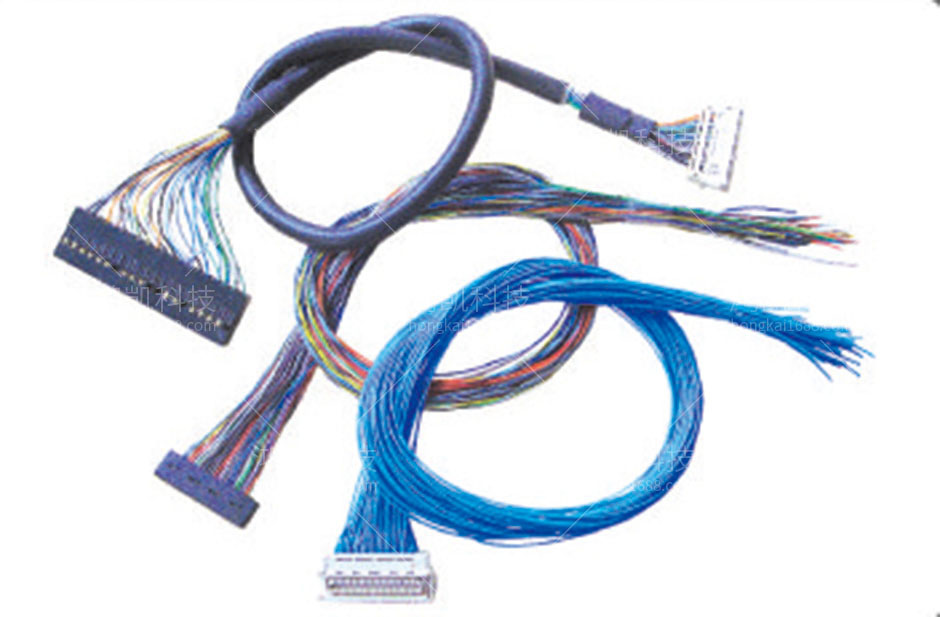

本機適用于電腦線、護套線、多芯線等
剝皮打端子可一次性完成，提升加工效率
結構輕巧，噪音低，操作方便簡單
采用變頻控制，軟啟動、軟停止、無機械損耗

靜音剝皮打端機技術參數

剝線范圍：0.1-2.5mm²
剝皮長度：1.0mm-7.0mm
剝皮誤差：0.05-0.1mm
壓接能力：2T
氣源：0.3-0.4Mpa
電源：220V50/60Hz
行程：50mm
重量：80kg
尺寸：500*350*730mm
