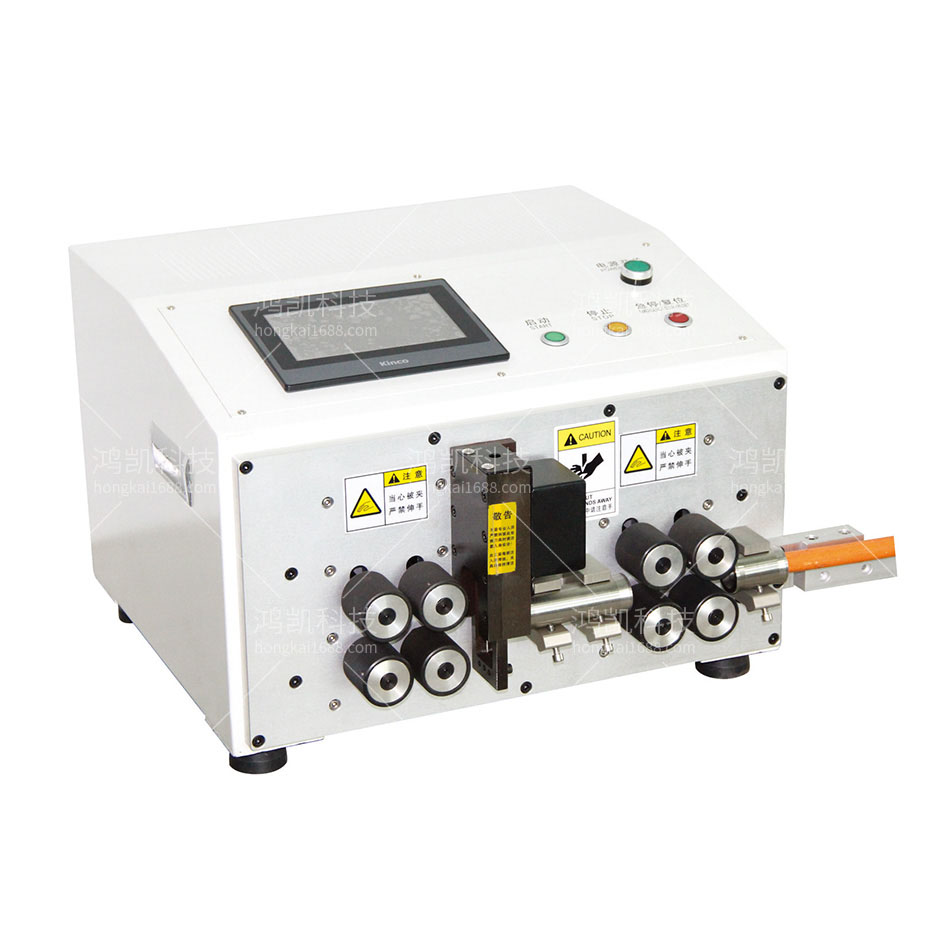

電腦裁線剝線機的概述
近電子產品,傾向輕,薄,短,小之要求,故需電線也越向細線,短線及高精度,本機正好能發揮其大長處。以往被視為很難加工的之內的短線,現在并無任何困難,甚至總長僅有時,兩端亦可同時各剝0.3MM,同時可分別設送線,進刀,退刀,再脫皮及脫皮速度,對于隔離線亦可強制脫皮到,排除了以往隔離線不能全剝及傷到心線這困擾。
電腦裁線剝線機主要部件:
1、進線輪:輸送線材及剝出線頭。剝線機在剝短線時既剝線頭又剝線尾(線長小于50mm),在剝線機剝中剝的時候除剝線頭外,還具備剝開中間幾處的功能。
2、出線輪:為剝線機輸送線材及剝出線尾。(剝線機在剝短線時沒有作用,需使“出線輪抬起旋鈕”在“u”位置)
3、進線輪間隙調節旋鈕:調節剝線機的進線輪間隙,往上旋動間隙增大,往下旋動間隙減?。ǜ鶕?jù)線材的粗細來調整)。
4、剝線機進線輪壓力調節旋鈕:調節剝線機的進線輪壓力,拉出后順時針旋轉,進線輪壓力增大,拉出后逆時針旋轉,進線輪壓力減小。(根據線材的線皮強度來確定,即剝線皮的難易,難則壓力增大,易則壓力減?。?/p>
5、進線輪抬起旋鈕:剝線機穿線時抬起進線輪,順時針轉動旋鈕為抬起進線輪,以便能夠順利穿過線材;工作時放下進線輪逆時針轉動旋鈕為放下進線輪,壓住線材。
電腦裁線剝線機功能特點

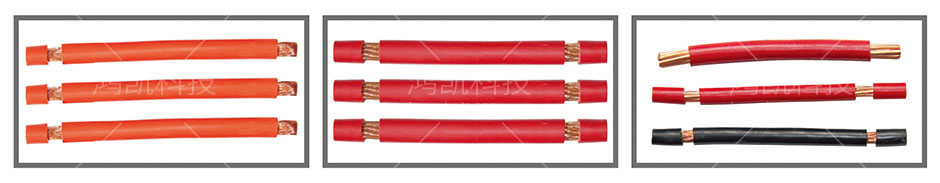

本機針對圓護套線的加工,自動裁線,剝兩端外護套皮
無聲混合式步進電機控制送線裝置,送線更精準
本機由電腦控制,按鍵操作,性能穩定,操作簡易
高速剝線,裁線范圍內可任意設定線頭、線尾及總長
電腦裁線剝線機技術參數
剝線范圍:前端30mm
后端100mm(超過30mm需半剝)
切割長度:0.1mm-100m
切割公差:±0.2%L
最大導管直徑:φ18
刀片:2片
電源:220V50/60Hz
生產率:2000-3000pcs/h
功率:1000W
尺寸:400*515*345mm
