大型電纜線裁線剝皮機背景技術:
目前,電纜在使用過程中需要將電纜接頭處最外邊的絕緣皮去掉,將其內的金屬導線露出,然后將電纜的金屬導線與電源連接,或電纜的金屬導線與機器設備連接。
為此,現有用于電纜端頭剝皮用的工具主要有美工刀、尖嘴鉗、老虎鉗、砂子拋光等簡易的工具,剝除難度大,時間長,且人工操作,容易對電纜內部造成不同程度的損傷,更嚴重的導線電纜報廢,導致人力、物力、財力的損失。
針對上述,市面有大型電纜線裁線剝皮機,其雖然使用較為方便快捷,能將電纜進行剝皮處理。但是,上述的大型電纜線裁線剝皮機只能對電纜的端頭進行切割剝落,難以針對電纜局部的絕緣皮切割并剝落的情況,適用范圍小,仍然需要人工將已切割的電纜局部的絕緣皮剝落,工作周期長,工作效率低,難以適應高效率所需,降低電纜加工效果。
因此,現有的大型電纜線裁線剝皮機的結構仍然有待于進一步改進。
大型電纜線裁線剝皮機技術要素:
本實用新型的目的在于克服現有技術的不足,提供一種結構緊湊、能實現電纜局部的絕緣皮切割剝落的加工處理、提高自動化操作、保證電纜加工效果的高效大型電纜線裁線剝皮機。
本實用新型的發明目的是這樣實現的:一種高效大型電纜線裁線剝皮機,包括機架及刀具組件,其中,所述機架上設有夾緊部件、刀具定位座及傾斜臺,傾斜臺上適配裝有刀具滑動座,刀具滑動座上設有刀具驅動缸,所述刀具組件包括具有一體成型的一級切割部位與二級切割部位的刀具,刀具適配安裝于刀具定位座上,刀具定位座連接于刀具滑動座上,所述刀具滑動座與刀具驅動缸的缸體連接,刀具驅動缸的活塞桿固定連接于機架上。
大型電纜線裁線剝皮機功能特點

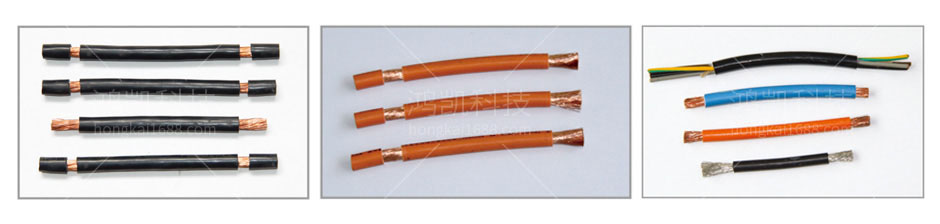

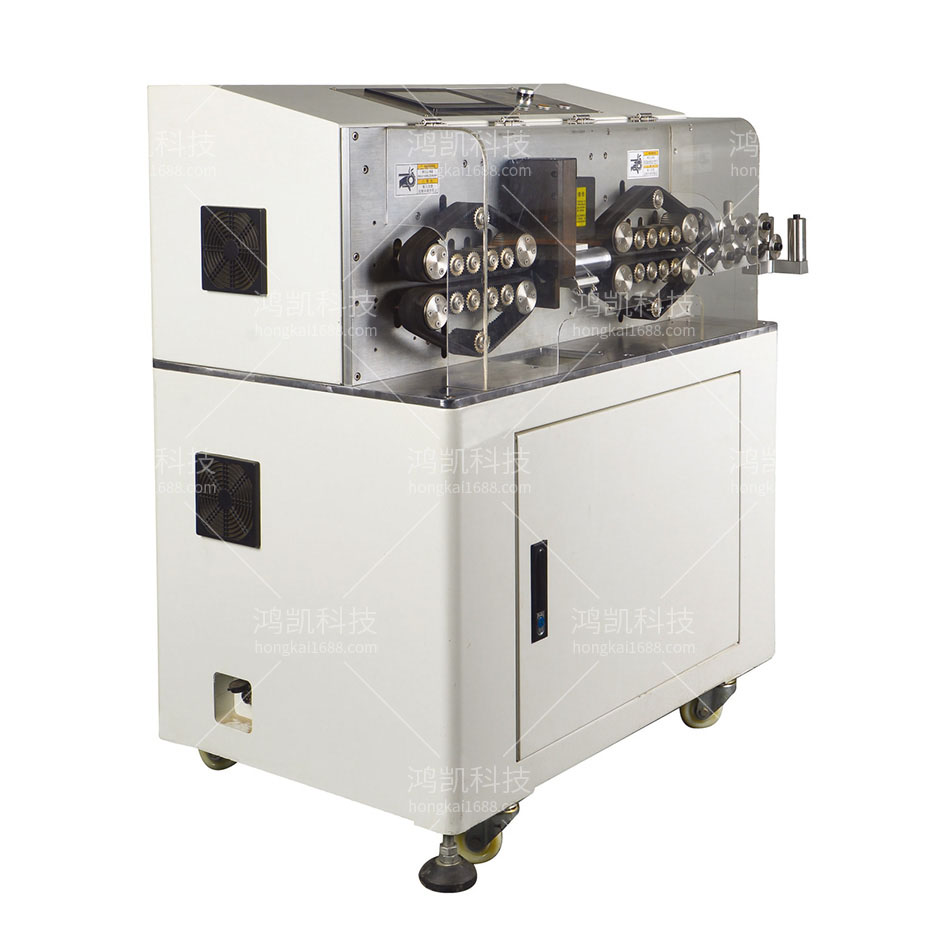

8輪同時驅動,使用伺服電機驅動,保證運行更高效!更快捷!在剝線機基礎上加大2倍功率。產量是普通剝線機2-3倍!節省大量人工!我司研發的全自動電腦剝線機是采用高速微處理器,與先進的運動控制技術相結合,產品適用于大型動力電纜、電力電纜、護套線、軟硬線的加工。加工出的線束,長度一致,外觀漂亮,剝線效果最佳。這款機器主要針對電力行業、電控柜,電池盒的線,新能源汽車線束、充電樁線束、充電槍線束B(niǎo)V硬線,BVR軟線等,可把整卷電線按照所需要的長度、剝頭進行切好剝好,從而大大提高了效率,最大線可切線剝皮到240平方。
大型電纜線裁線剝皮機技術總結
本實用新型提供一種高效大型電纜線裁線剝皮機,包括機架及刀具組件,所述機架上設有夾緊部件、刀具定位座及傾斜臺,傾斜臺上適配裝有刀具滑動座,刀具滑動座上設有刀具驅動缸,所述刀具組件包括具有一體成型的一級切割部位與二級切割部位的刀具,刀具適配安裝于刀具定位座上,刀具定位座連接于刀具滑動座上,所述刀具滑動座與刀具驅動缸的缸體連接,刀具驅動缸的活塞桿固定連接于機架上,結構緊湊,保證電線電纜加工效果,同時能能實現電線電纜局部的絕緣皮切割剝落的加工處理,適用范圍廣,動作迅速快捷,自動化程度高,有效提高工作效率,減少加工成本。
大型電纜線裁線剝皮機技術參數
型號:YHK-150型YHK-240型
工作電壓:AC220v50/60Hz
切斷長度:10MM~99999.9MM
前端剝線長度:0.1-300MM
剝線長度(尾頭):0.1-300MM
導管直徑:內孔47mm、35mm、25mm、18mm、9mm
通用線材:6平方-240平方電纜線等線束
切線公差:≤0.2%
剝線速度(條小時):600PcS-1500pcs(200mm長度以?xún)?nèi)計算)
刀具材料:鎢鋼/白鋼
速度:1-10可調
驅動方式:8輪同時驅動,無聲伺服電機,每步前進0.MM
外觀尺寸:960x570x580mm
