大平方伺服壓接機背景技術:
壓接機是電力行業在線路基本建設施工和線路維修中進行導線接續壓接的必要工具,壓接機分為液壓壓接機,大噸位壓接機(沖床),絕緣端子壓接機,壓接鉗分體式壓接機,手搖式液壓壓接機,目前的端子壓接機在大平方端子壓接時的壓接效果并不理想,且壓接過程中需要頻繁換模具,另外,壓接的端子無法壓接成所需的多邊形形狀,繼而端子的壓接效果不好。
大平方伺服壓接機技術實現要素:
本實用新型所要解決的技術問題是:提供一種使用操作方便且能有效對大平方線纜端子進行壓接的壓接機。
為了解決上述技術問題,本實用新型是通過以下技術方案實現的:

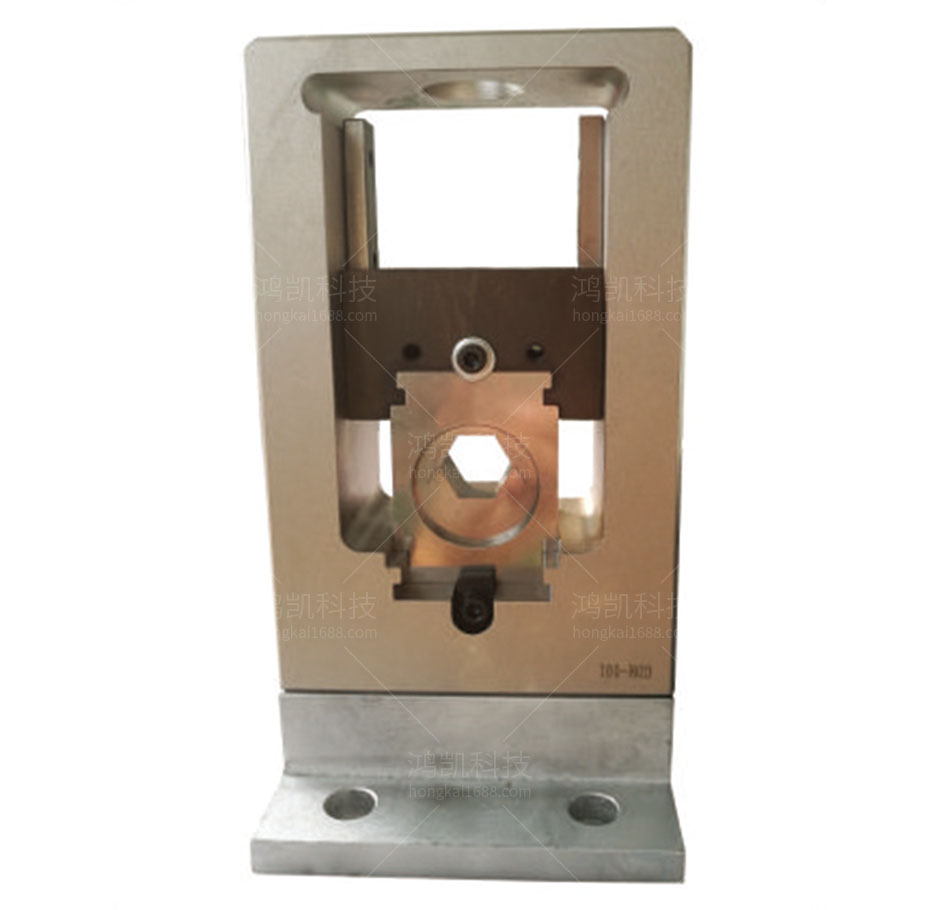

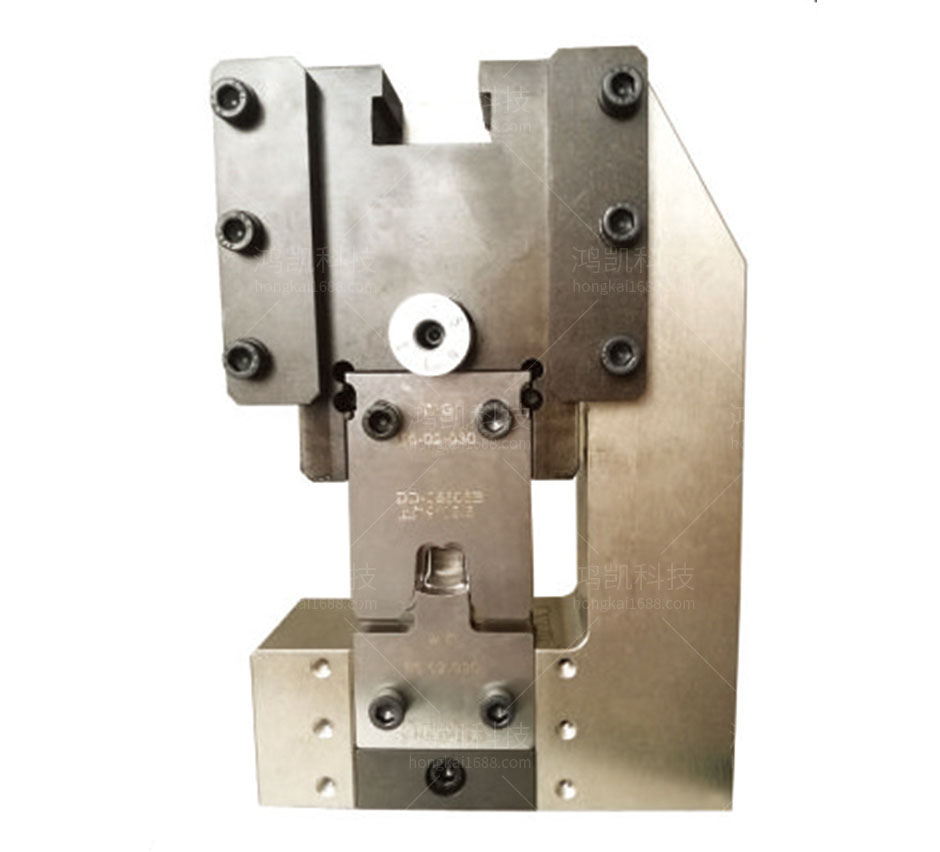

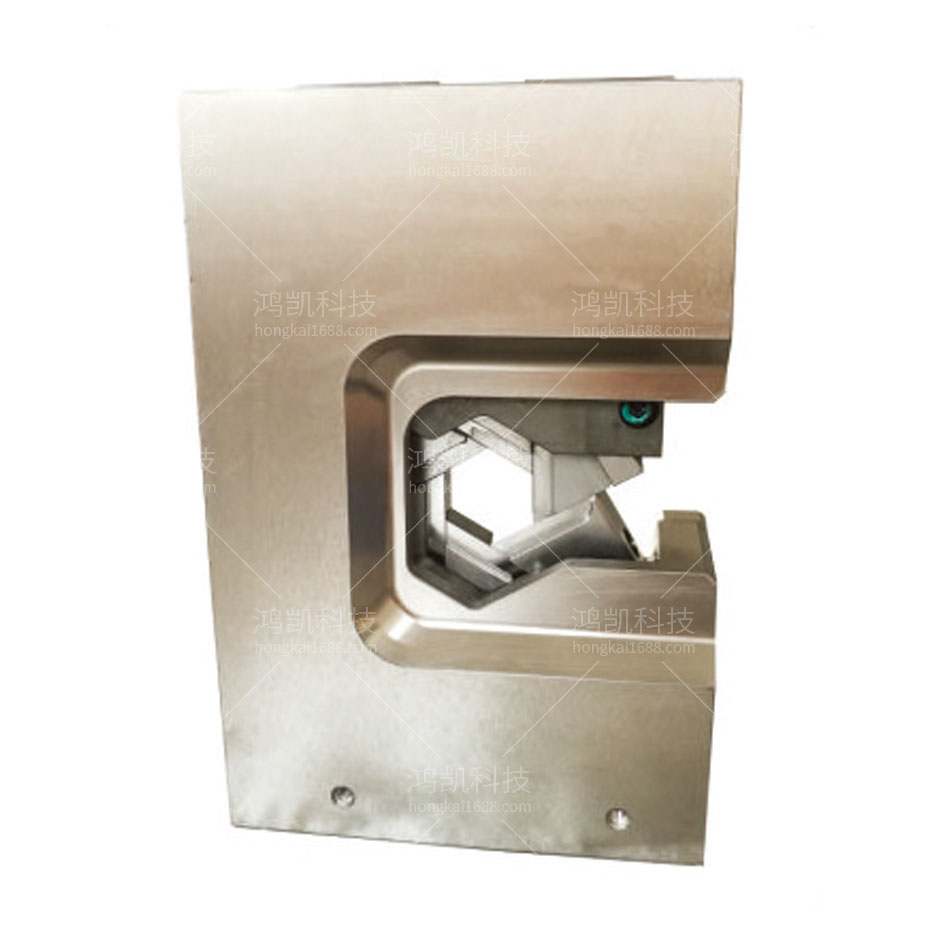

一種大平方伺服壓接機,包括固定底座、豎直固定座、機殼、壓接機構、伺服控制系統、人機交換控制系統,所述壓接機構置于固定底座且固定連接在豎直固定座上,所述伺服控制系統置于固定底座上且控制壓接機構運行,所述人機交換控制系統與伺服控制系統電連接,所述機殼呈方形盒狀結構且其底端與固定底座連接固定上,其后側與豎直固定座連接固定,所述壓接機構包括控制機構以及壓口機構,在所述機殼的左下角設有供壓口機構活動的工位口,所述壓口機構包括兩個豎直固定板、前部固定刀座、后部固定刀座、上滑座以及下滑座,兩個所述豎直固定板相互平行設置,豎直固定板的一端固定在機殼內部,另一端置于工位口,且所述豎直固定板置于工位口的一側板上設有外壓口,所述前部固定刀座固定在兩個豎直固定板之間且其上下兩端分別與外壓口的上下端固定連接,所述上滑座以及下滑座均上下水平設置且固定在兩個豎直固定板之間,所述后部固定刀座滑動連接在下滑座上,所述后部固定刀座尾端與控制機構固定連接,在所述前部固定刀座以及后部固定刀座相向側設有能將端子壓接成多邊形的活動壓接刀架機構。
大平方伺服壓接機功能特點
1、數控伺服控制可以依照模具的行程進行參數調節,對端子的尺寸可以進行精確的控制,(可選裝壓力監測裝置,實時壓力檢測可以在壓力過大時進行報警并停機),如此可延長伺服電機以及壓接機配件使用壽命。
2、按照計數器可明確作業次數,依照設備保養指示進行保養可延長設備使用壽命。
3、配置有緊急停止開關,如操作中有任何意外或是不可控制情況可快速按下緊急停止開關,伺服電機將會立即停止運轉,確保人員及機器的安全。
4、壓接機具有限位功能,可限制沖頭,避免損壞壓接模具或壓接頭。

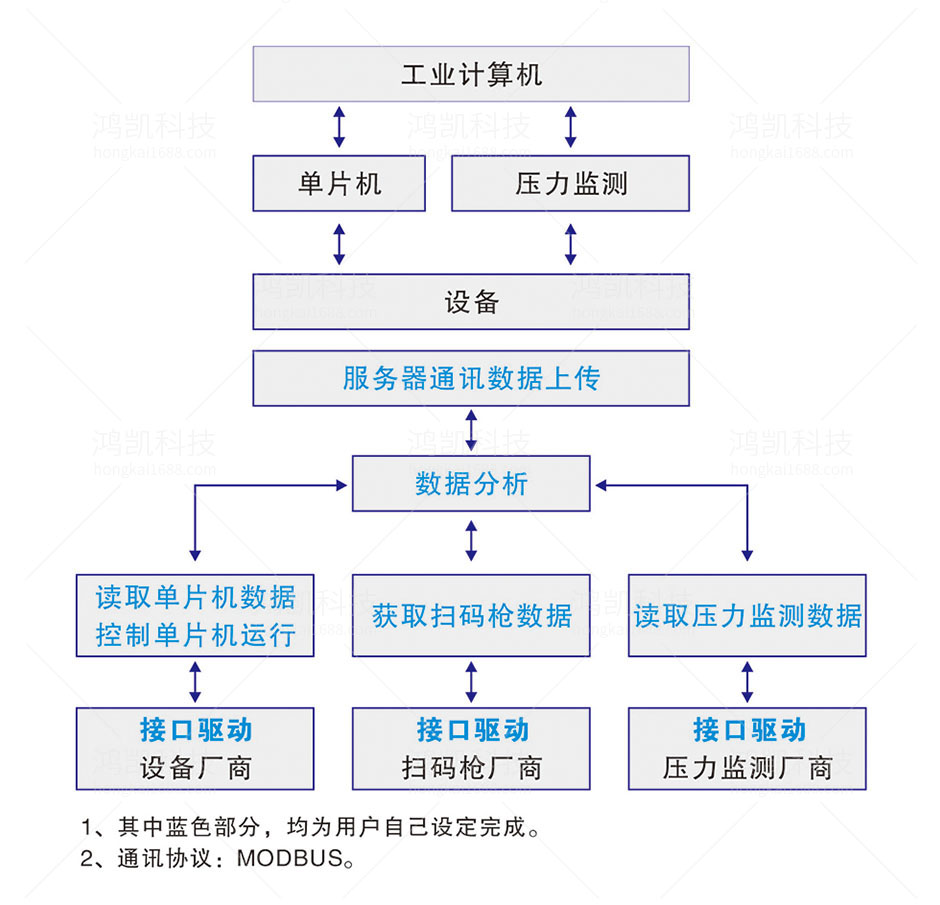

5、可安裝掃碼器,以讀取、上傳單片機及壓力監測參數,設定參數夏方便快捷,節省參數設定時間。
6、自動定位、調試簡單,點動控制,壓接尺寸數字直觀控制,提升壓接精度。

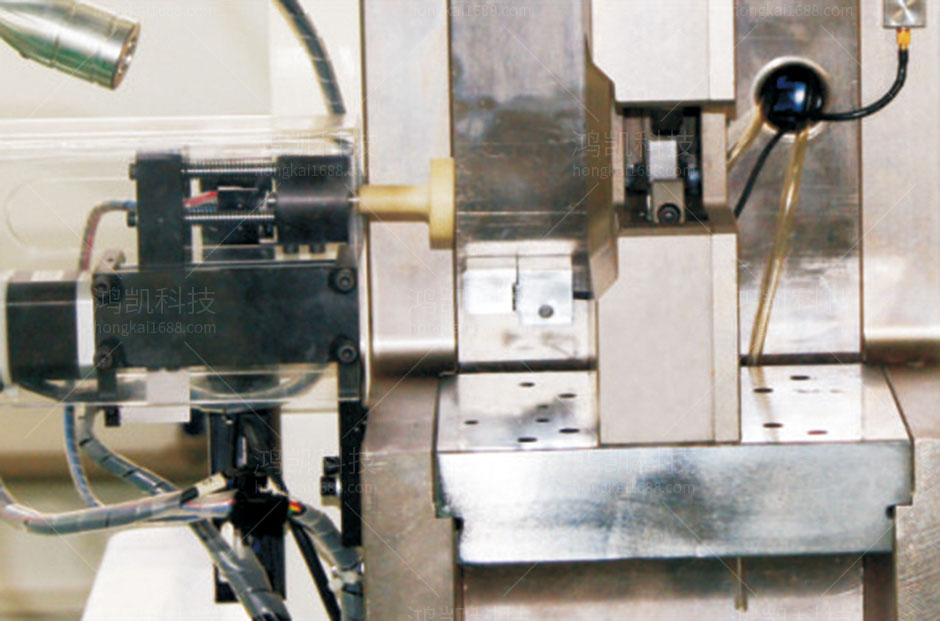

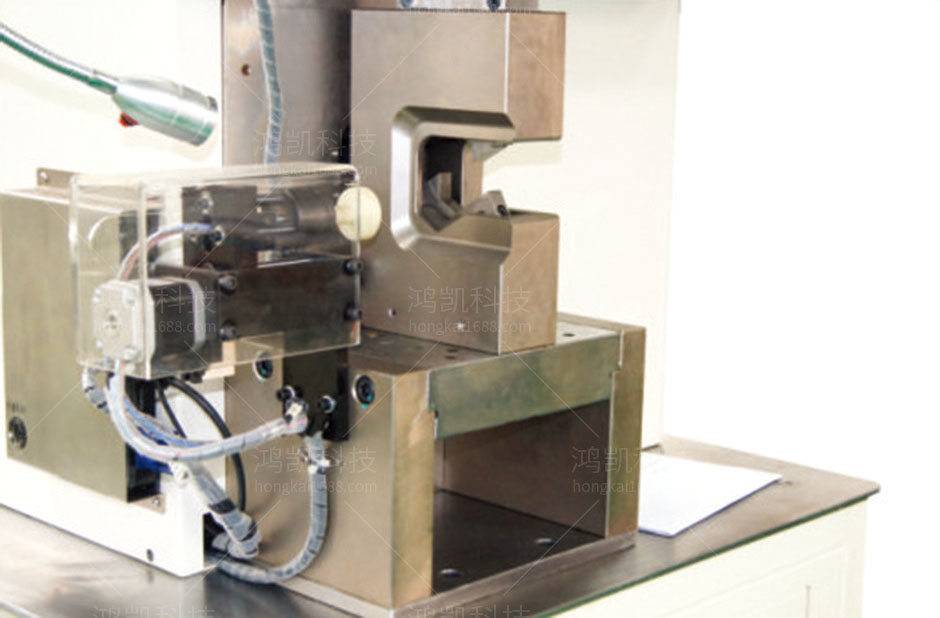

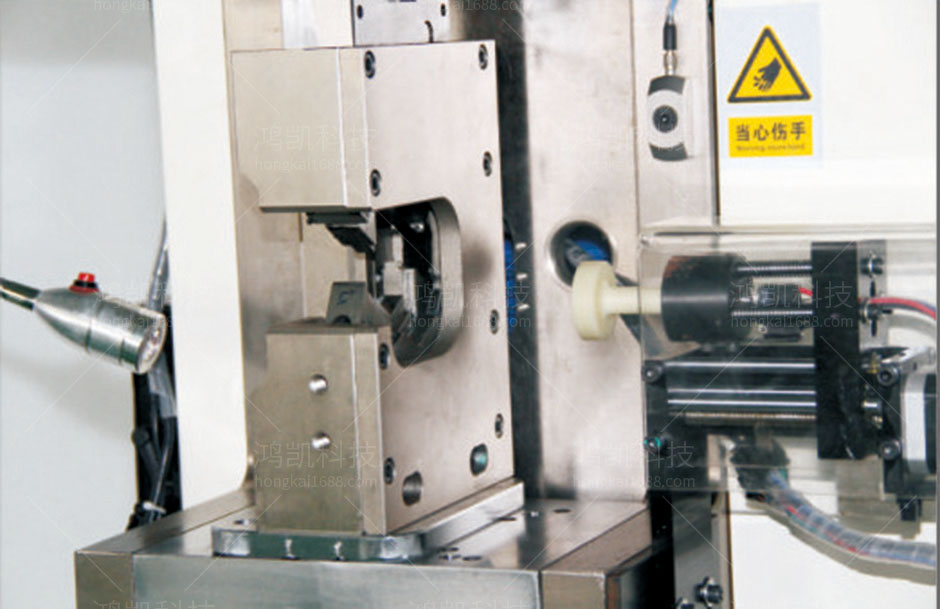

大平方伺服壓接機產品說明

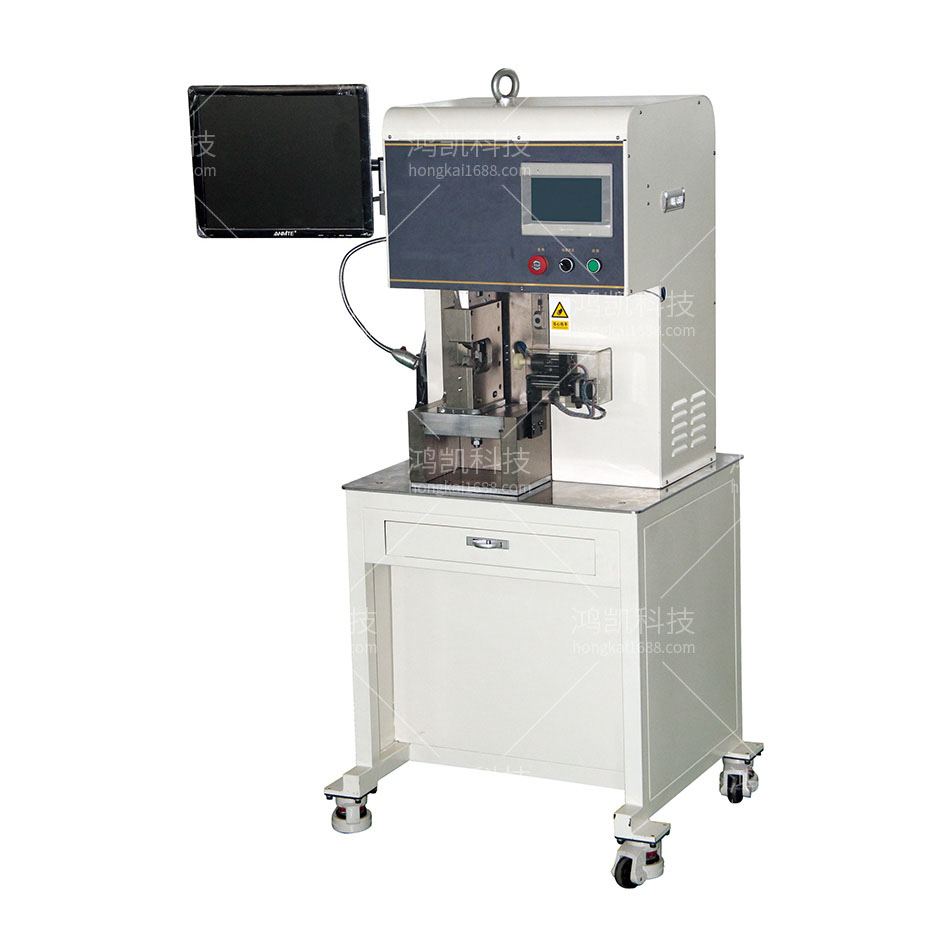

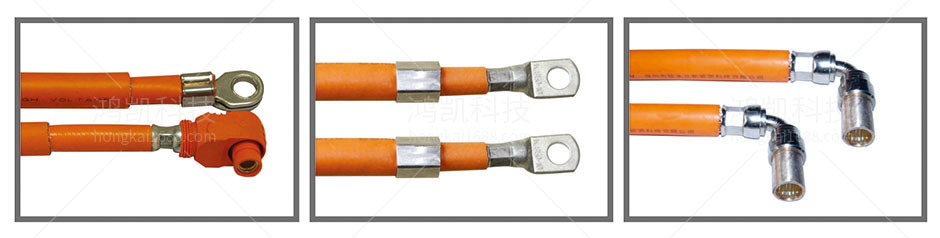

大平方伺服壓接機是一款新型的自動伺服壓接設備,采用先進的伺服電機及單片機自動化工業計算機控制系統,主要針對大平方管狀端子、B型端子、異型端子的壓接。數據可存儲,可追溯。具有獨特的成效和精密的壓接高度,是新能源汽車、電力、儀表等大平方線束壓接的首選設備。
大平方伺服壓接機技術總結
本實用新型公開了一種大平方伺服壓接機,包括固定底座、豎直固定座、機殼、壓接機構、伺服控制系統、人機交換控制系統,所述壓接機構置于固定底座且固定連接在豎直固定座上,所述伺服控制系統置于固定底座上且控制壓接機構運行,所述人機交換控制系統與伺服控制系統電連接,所述機殼呈方形盒狀結構且其底端與固定底座連接固定上,其后側與豎直固定座連接固定,在所述壓接機構上設有能將端子壓接成多邊形的活動壓接刀架機構,所述大平方伺服壓接機采用自動壓合就對接線端子進行自動壓接,并能根據實際需要進行多尺寸型號的大平方端子的壓接,繼而在壓接的適用性更高,使用更方便,實用性高,適合推廣應用。
大平方伺服壓接機技術參數
壓接范圍:10-200mm²
工作壓力:30T
壓接方式:伺服驅動
行程:50mm
電源:220V50/60Hz
存儲容量:100組
重量:550kg
尺寸:800*700*1700mm
