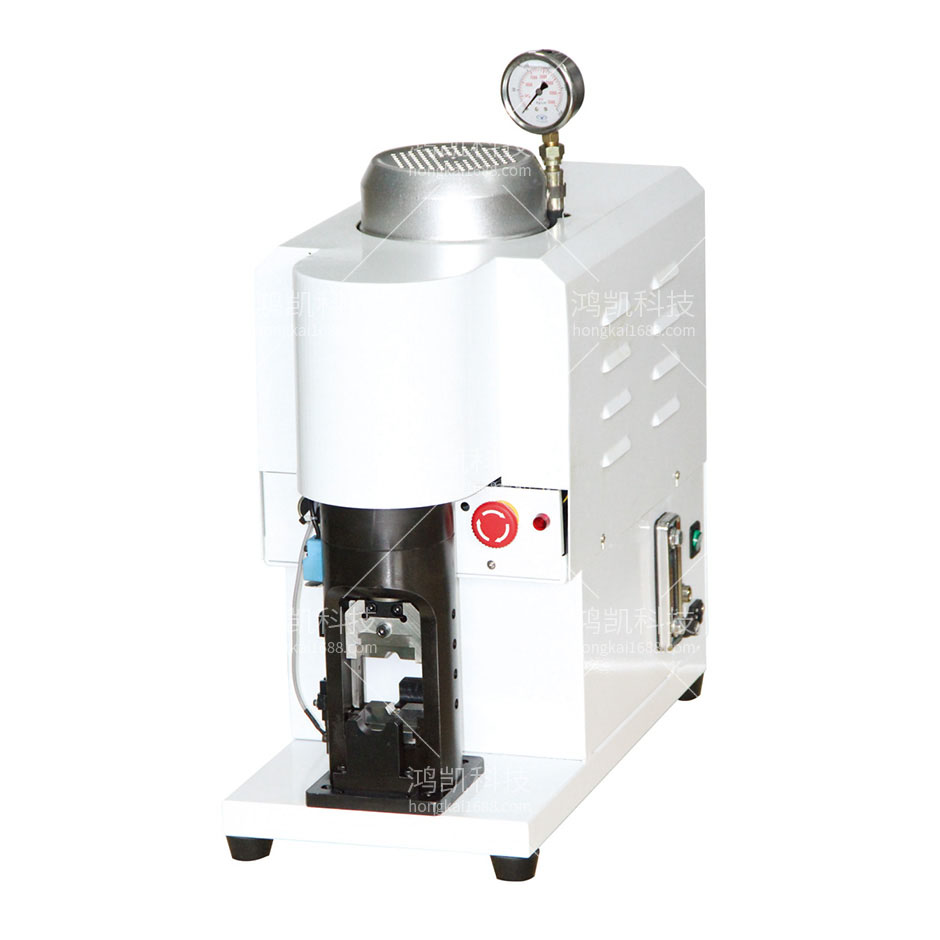

油壓六方端子機背景技術:

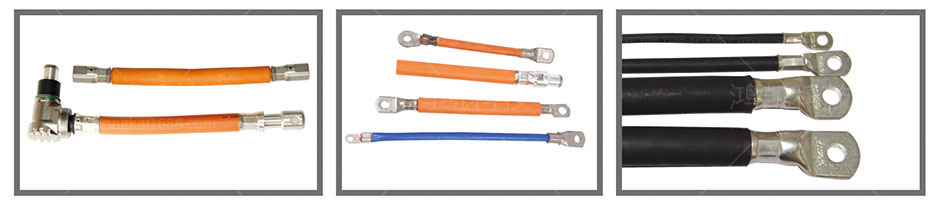

線束是電路中連接各電器設備的接線部件,由絕緣護套、接線端子、導線及絕緣包扎材料等組成?,F(xiàn)有的端子機制造的線束壓接不夠緊,容易松脫導致接觸不良,通過大電流時會產生火花,難以承受強電流,而且制備的線束端子精度不高,難以達到客戶的要求。
因此,急需提供一種油壓六方端子機,以解決現有技術的不足。
油壓六方端子機技術要素:
本實用新型的目的是提供油壓六方端子機,解決現有端子機制備的線束難以達標的技術問題。
為實現上述目的,本實用新型采用如下的技術方案:

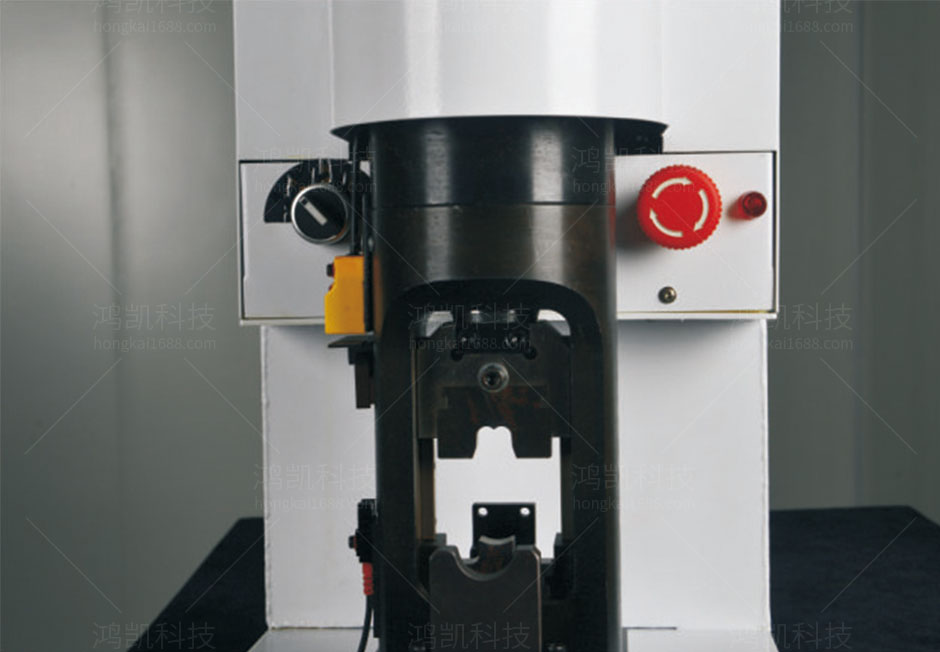

油壓六方端子機,包括機架,所述機架的頂面上設有模具底板,所述模具底板上設有模具固定座,所述模具固定座內活動地安裝有內模座,所述模具固定座上固設有外模座,所述內模座上設有第一凹槽和第二凹槽,所述第一凹槽和所述第二凹槽內分別設有第一彈性件和第二彈性件,所述第一彈性件連接第一壓接滑塊,所述第二彈性件連接第二壓接滑塊,所述外模座上設有第三凹槽和第四凹槽,所述第三凹槽和所述第四凹槽內分別設有第三彈性件和第四彈性件,所述第三彈性件連接第三壓接滑塊,所述第四彈性件連接第四接壓滑塊,所述第一壓接滑塊的底面和所述第二壓接滑塊的頂面相接,所述第三壓接滑塊的底面和所述第四壓接滑塊的頂面相接,所述第一壓接滑塊的頂面抵接所述模具固定座頂面內壁,所述內模座的下側端面與所述第四壓接滑塊的外側端面相接,所述外模座的上側端面與所述第一壓接滑塊的外側端面相接,所述模具底板上設有液壓缸撐板,所述油缸撐板上設有液壓缸固定座,所述液壓缸固定座上設有液壓缸,所述液壓缸上設有液壓傳動軸,所述液壓傳動軸固接內模座。

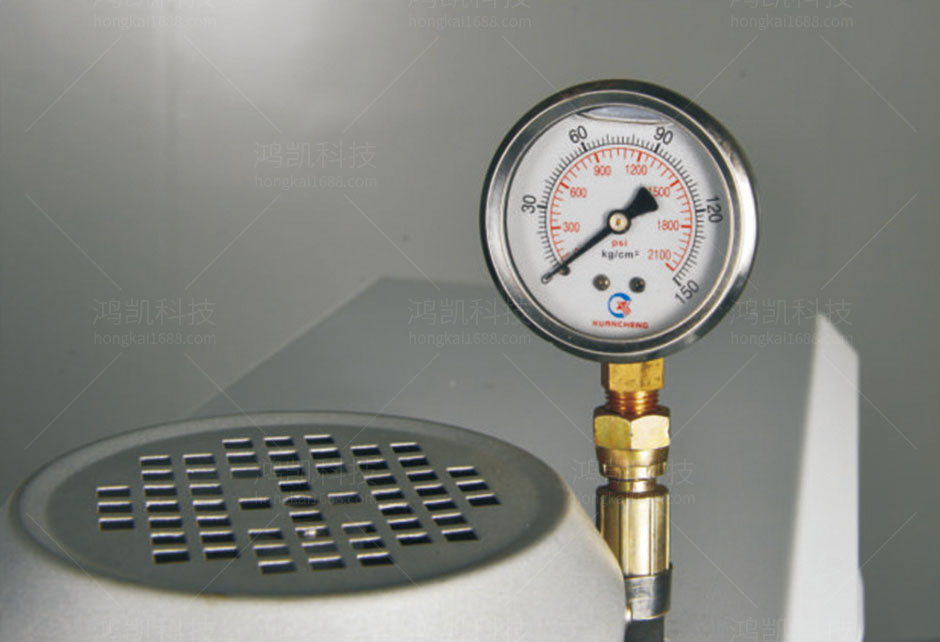

油壓六方端子機功能特點
大平方粗線用鉚接設備,替代傳統笨重油壓設備
結構輕巧,可自由搬運,滿足各種環境需求
壓接時具有保壓功能,壓接力量大
更換模具方便快捷,可配套多種壓接模具
油壓六方端子機技術總結
本實用新型涉及模具技術領域,尤其涉及油壓六方端子機,包括機架,機架的頂面上設有模具底板,模具底板上設有模具固定座,模具固定座內活動地安裝有內模座,模具固定座上固設有外模座,內模座上設有第一凹槽和第二凹槽,第一凹槽和第二凹槽內分別設有第一彈性件和第二彈性件,第一彈性件連接第一壓接滑塊,第二彈性件連接第二壓接滑塊,外模座上設有第三凹槽和第四凹槽,第三凹槽和第四凹槽內分別設有第三彈性件和第四彈性件,第三彈性件連接第三壓接滑塊,第四彈性件連接第四接壓滑塊,內模座由液壓傳動軸驅動,將端子置于模具內,可以自動將端子壓接成標準的正六邊形,線束壓接緊湊,不容易松脫,通過大電流時不會產生火花,可以承受強電流。
油壓六方端子機技術參數
型號:YKH-30T
工作壓力:30T
壓接范圍:1-150mm²
行程:50mm
電源:220V
重量:75kg
尺寸:600*280600mm
壓接外形:B形口、六邊形,條紋狀,凹凸形等
