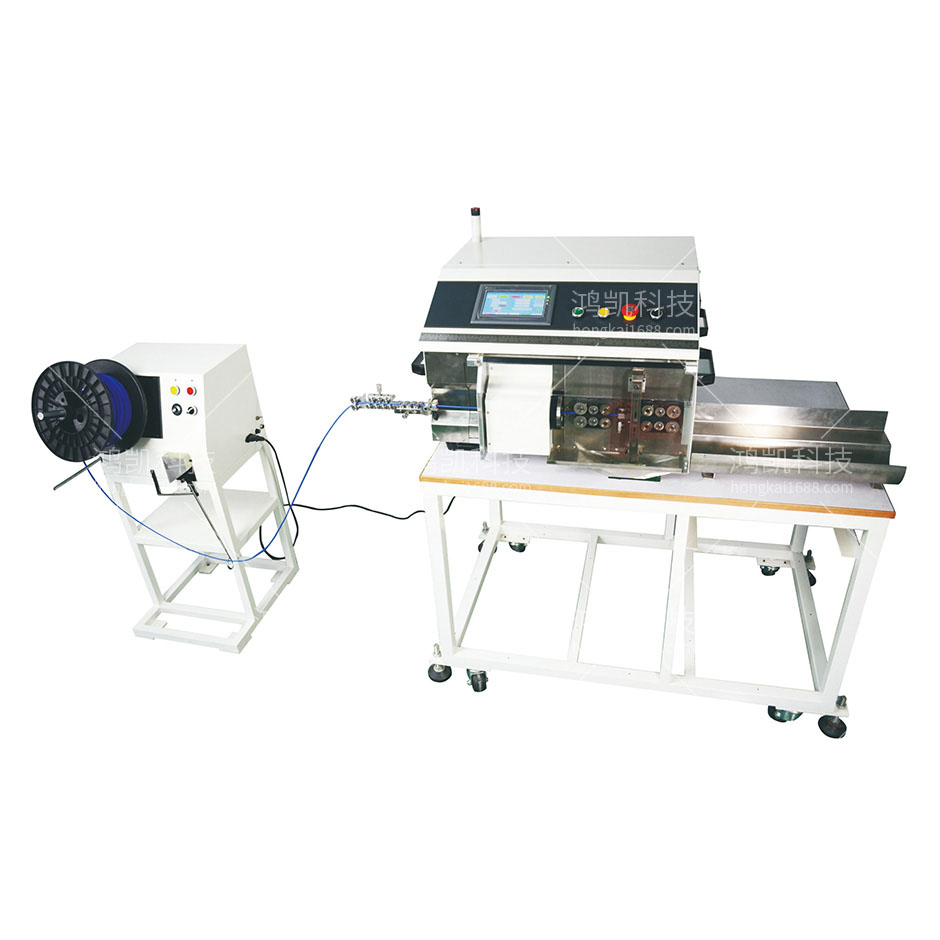

同軸電纜剝線機背景技術:
現有的同軸電纜剝線機,通過其一對切剝刀相對移動從而切斷同軸電纜的外絕緣皮,然后扒拉外絕緣皮完成剝線操作。但是在實際操作中,對應不同的電纜或者具有多層護套的電纜很難保證切剝刀都能對同軸電纜的外絕緣皮進行精準地切割,在剝線操作中出現電纜損壞現象。另外,在扒拉外絕緣皮的時候,也可能因外絕緣皮沒有完成切斷而導致剝線端面不均勻。
同軸電纜剝線機技術方案
實用新型內容本實用新型的目的是為了克服現有技術存在的缺點和不足,而提供一種同軸電纜剝線機裝置,來提高同軸電纜剝線機剝線質量的全自動電腦同軸電纜剝線機。為實現上述目的,本實用新型的技術方案是,包括一對"V"形刀片、一對滑動塊、聯動杠桿、轉盤以及轉盤轉動動力機構,所述的轉盤安裝在轉動主軸上,所述的一對滑動塊可相對滑動開合地設置于轉盤上,所述的一對"V"形刀片分別固定設置在一對滑動塊上,且每只滑動塊上均聯動連接設置有聯動杠桿,該聯動杠桿的另一端固定設置在固定板上,該固定板聯動安裝在螺桿上,所述的螺桿設置在步進電機I的轉動軸上。進一步設置是所述的轉盤轉動動力機構包括有步進電機II以及分別連接步進電機II轉動軸以及轉盤的同步傳動帶。本實用新型的優點在于(1)“V”形刀片在旋轉的同時切入,使刀具對電纜作環形切除,從而不損傷下層護套的表面,而且切出的端面平整光滑。(2)刀片在步進電機I的驅動下,可對電纜護套的不同層進行精確的切除。
同軸電纜剝線機功能特點

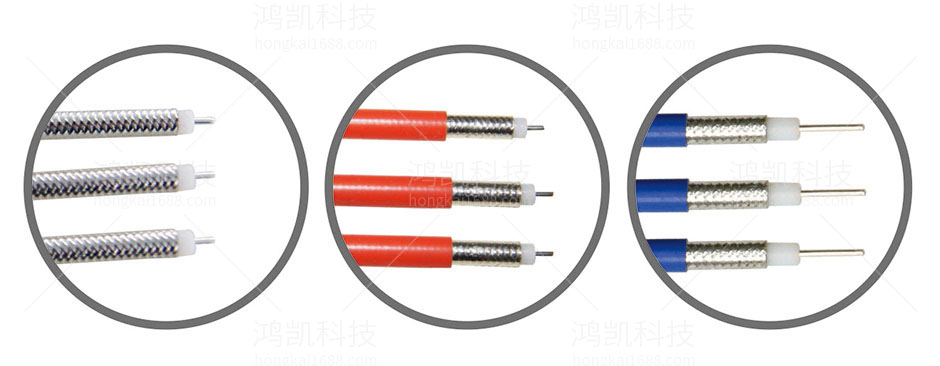

本機主要用于基站天線行業半柔電纜加工
高速旋刀頭和同步傳送組件均有效提高了生產效率
采用獨立可移位的雙刀架設計,切線效果更佳
可增加沖模結構,實現同軸線中間開窗
同軸電纜剝線機技術參數
剝線范圍:1.37mm-5.5mm(訂制12mm)
最大剝皮長度:前端60mm、后端35mm
最小加工長度:45mm
切割深度單位:0.01mm
最大剝皮層數:6層
刀片:旋刀2片、切刀4片
電源:220V50/60Hz
生產率:300-600pcs/h
重量:102kg
尺寸:970*770*560mm
