全自動同軸線雙端壓接機背景技術:
現有技術中,在線束加工過程中有產品需要扭線時,操作工人是利用電腦剝線機進行剝皮扭線,然后再轉序在半自動壓接機上壓接端子。原剝皮扭線均在電腦剝線機上完成,不能實現一頭壓接端子,員工需要將一頭扭完線和一頭剝完皮的線加工好后再轉兩道工序壓接剝頭處的端子。整個過程操作繁瑣,生產效率低下,完全不能滿足高效率、自動化、規?;纳a(chǎn)加工要求。
全自動同軸線雙端壓接機技術方案:
全自動同軸線雙端壓接機內容本全自動同軸線雙端壓接機的目的是解決現有技術對線束產品剝皮扭線操作效率低下的技術問題,提供一種全自動雙端壓接機扭線裝置,該裝置能大幅提高生產效率,且解決人力資源和加工工序,適于規?;詣踊a(chǎn)。本全自動同軸線雙端壓接機的目的是通過下列技術方案實現的全自動雙端壓接機扭線裝置,包括由電機驅動繞自身軸線旋轉的夾具旋轉體,夾具旋轉體前端通過多個機械手連接有多個旋轉扭線刀,機械手和旋轉扭線刀隨夾具旋轉體同步轉動,機械手后端通過拉桿連接在氣缸一上,夾具旋轉體后端通過連接板與氣缸二連接,氣缸二用于控制夾具旋轉體前后運動,氣缸一向前推動拉桿時,使機械手帶動多個旋轉扭線刀在前端閉合并夾緊待扭轉的導線進行旋轉扭線。
全自動同軸線雙端壓接機功能特點

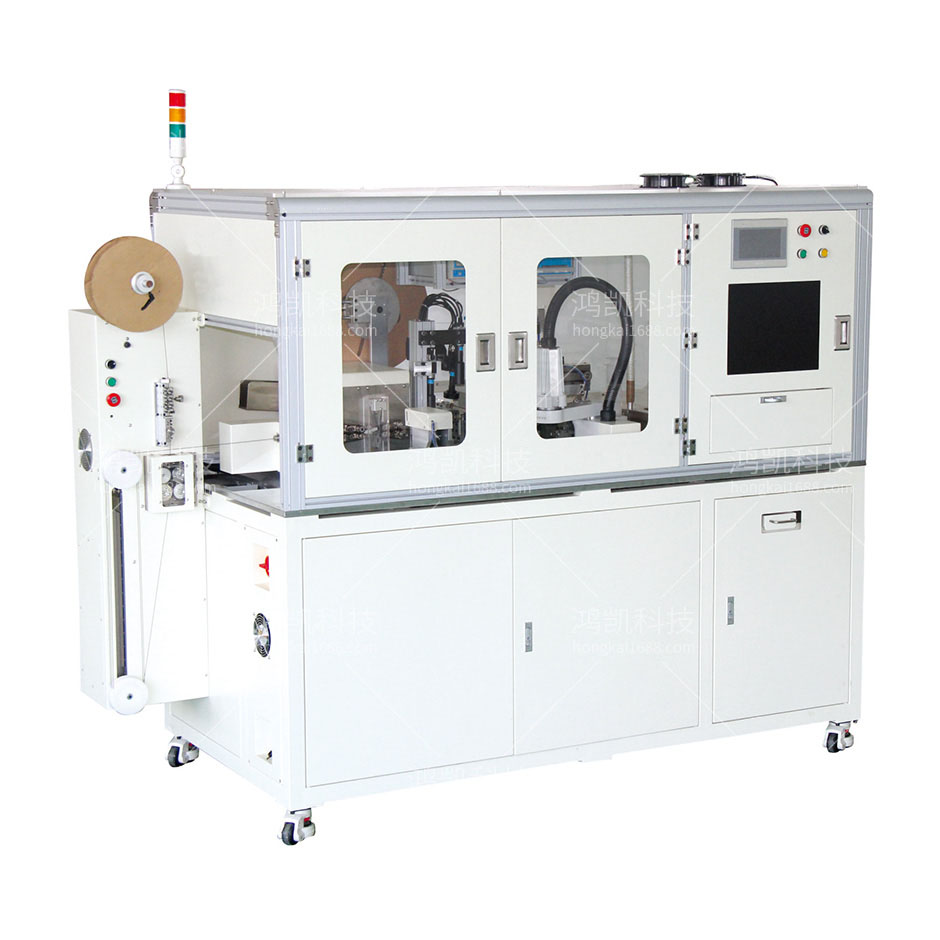

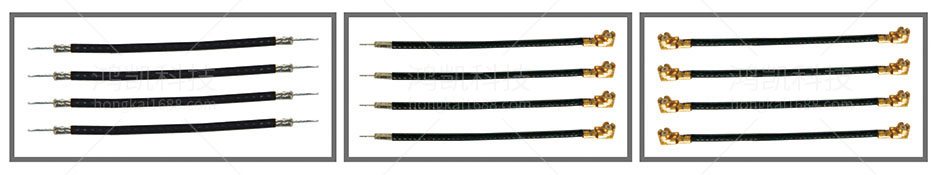

本機是一款全自動裁剝、雙頭打端、測試的設備
實現精密剝線、端子壓接、工位檢測一體化
工位檢測用于鉚壓后線束是否短路、高壓的檢測
可對加工后的線束自動分揀、歸類
全自動同軸線雙端壓接機技術參數
加工范圍:0.8mm~2.0mm
加工長度:49mm-999mm
裁斷精度:±0.25mm
皮精度:±0.1mm
單循環時間:(線長100mm時):32S/PCS(每增長100MM,時間增加0.1s)
端子范圍:0.81~1.37各代兼容
產品直通率:99.6%
電源:220V50/60Hz
重量:1050kg
尺寸:2200*1100*1950mm
