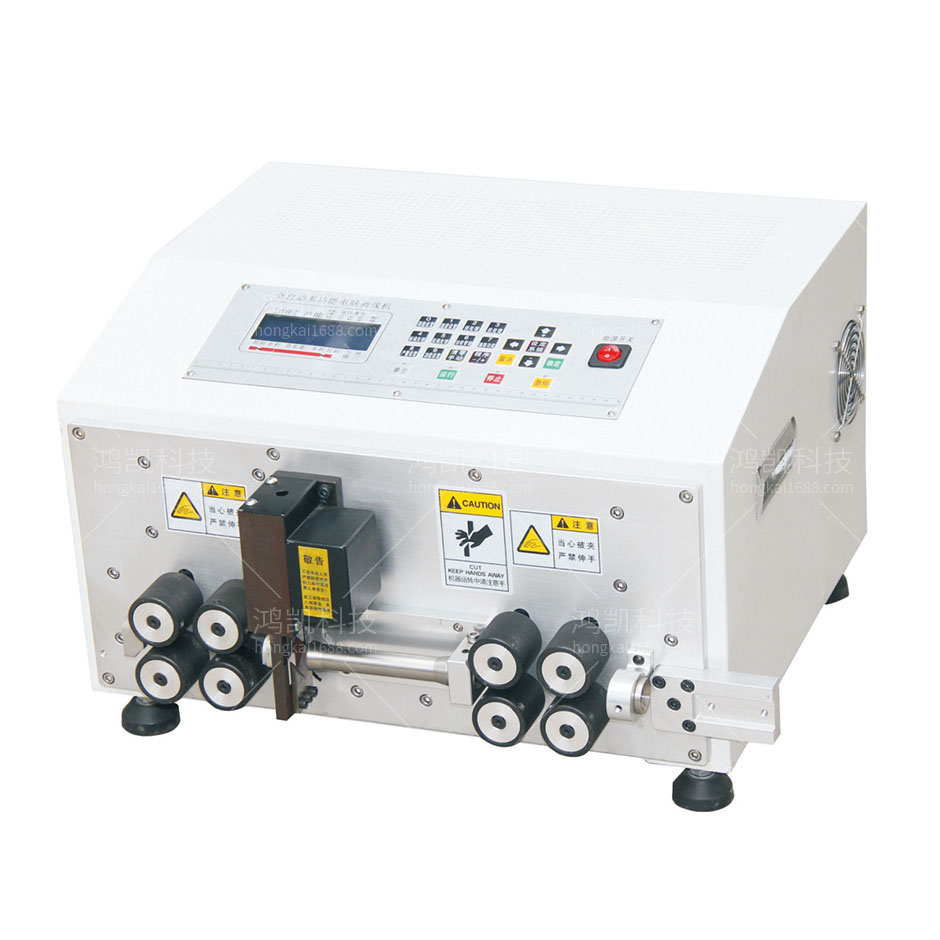

電腦裁線剝線機的工作原理:

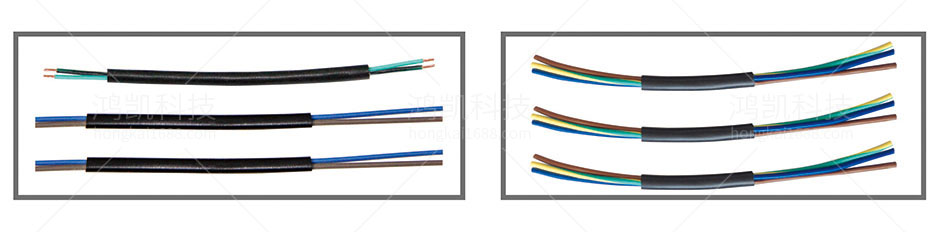

該機型能達到全自動剪裁、剝皮、半剝、中間剝皮、扭線特殊功能,當我們設定好加工參數后,將需加工線材放入進線輪后,點擊系統進料按鈕,線材會自動通過進線輪穿過導管抵達刀架處,再按下開始生產后,機器就會全自動的開始剝皮、裁線、扭線,你可以選擇半剝或全剝。裁線,剝皮,扭線同時完成,根據需求也能夠設定不扭線或者單邊扭線,最多可一次加工兩條,也可一次加工一條。
電腦裁線剝線機主要部件:
1、進線輪:輸送線材及剝出線頭。剝線機在剝短線時既剝線頭又剝線尾(線長小于50mm),在剝線機剝中剝的時候除剝線頭外,還具備剝開中間幾處的功能。
2、出線輪:為剝線機輸送線材及剝出線尾。(剝線機在剝短線時沒有作用,需使“出線輪抬起旋鈕”在“u”位置)
3、進線輪間隙調節旋鈕:調節剝線機的進線輪間隙,往上旋動間隙增大,往下旋動間隙減?。ǜ鶕?jù)線材的粗細來調整)。
4、剝線機進線輪壓力調節旋鈕:調節剝線機的進線輪壓力,拉出后順時針旋轉,進線輪壓力增大,拉出后逆時針旋轉,進線輪壓力減小。(根據線材的線皮強度來確定,即剝線皮的難易,難則壓力增大,易則壓力減小)
5、進線輪抬起旋鈕:剝線機穿線時抬起進線輪,順時針轉動旋鈕為抬起進線輪,以便能夠順利穿過線材;工作時放下進線輪逆時針轉動旋鈕為放下進線輪,壓住線材。
電腦裁線剝線機功能特點
本機由電腦控制,按鍵操作,性能穩定,操作簡易
無聲混合式步進電機控制送線裝置,送線更精準
具有定時定量啟動功能
高速剝線,裁線范圍內可任意設定線頭、線尾及總長
電腦裁線剝線機技術參數
剝線范圍:BV:0.5-25mm²、BVR:0.5-35mm²
剝皮長度:前端:0-30mm、后端:0-100mm
切割長度:0.1mm-100m
切割公差:±0.2%L
刀片:2片
電源:220V50/60Hz
生產率:3000pcs/h
功率:450N
尺寸:450*440*290mm
