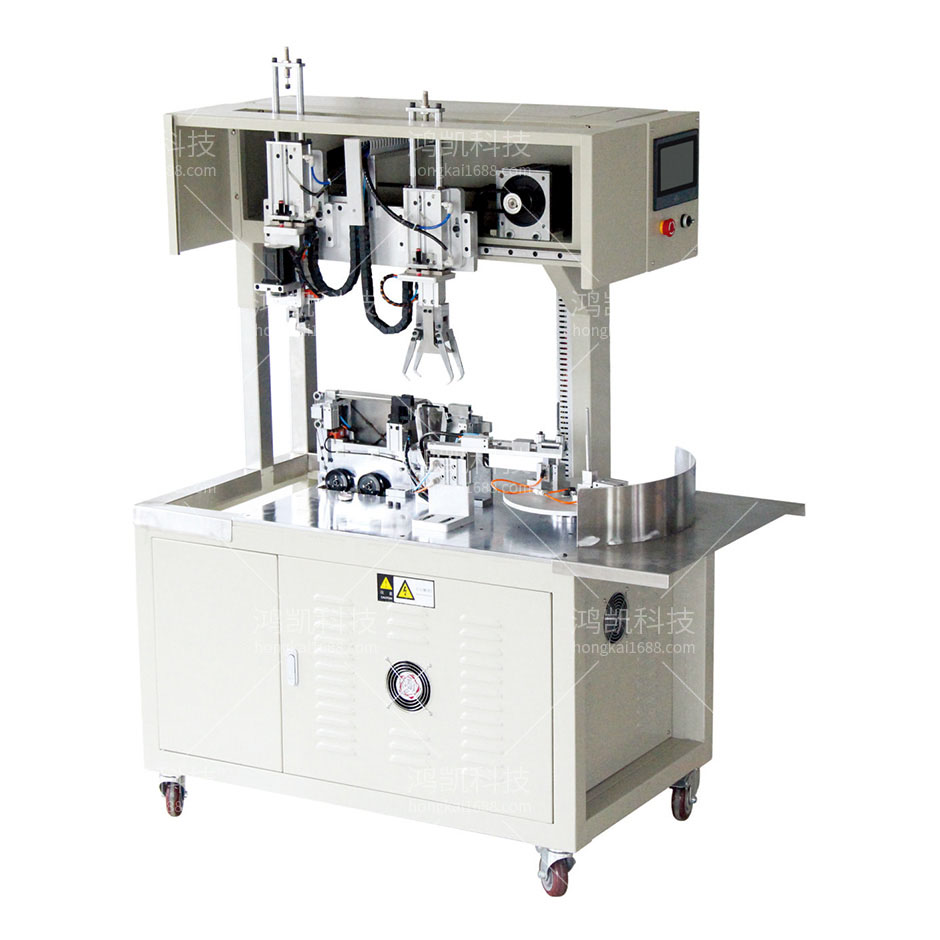

全自動繞線扎線機背景技術:
繞線扎線機是將一段一段的連接線例如各種電源線、數據線、網線、閉路線等分別卷繞起來,然后用扎帶捆住的機器。但是現有的繞線扎線機的結構普遍比較簡單,需要消耗大量的人工,而且不方便根據需要調節繞線樁之間的距離,靈活性差,越來越不能滿足人們的日常使用需求,因此需要我們?cè)O(shè)計出一種全自動繞線扎線機,來解決這些問題。
全自動繞線扎線機技術要素:
全自動繞線扎線機,包括工作臺,所述工作臺的頂端一側分別固定有伺服電機和豎板,伺服電機的輸出軸固定有調節盤,調節盤的一側中部安裝有雙軸電機,雙軸電機的輸出軸均固定有主動齒輪,主動齒輪的兩側均設置有從動齒輪,主動齒輪與從動齒輪相嚙合,從動齒輪靠近調節盤的一側中部均固定有雙向螺紋桿,雙向螺紋桿上螺紋連接有兩組移動塊,移動塊的頂端均固定有繞線樁,繞線樁的頂端均延伸至調節盤的外部,豎板遠離伺服電機的一側頂端安裝有傳動電機,傳動電機的輸出軸貫穿豎板并固定有轉盤,轉盤靠近伺服電機的一側對稱設置有兩組夾持機構,工作臺的頂端另一側固定有固定柱,固定柱的外部套設有繞線盤。
全自動繞線扎線機功能特點

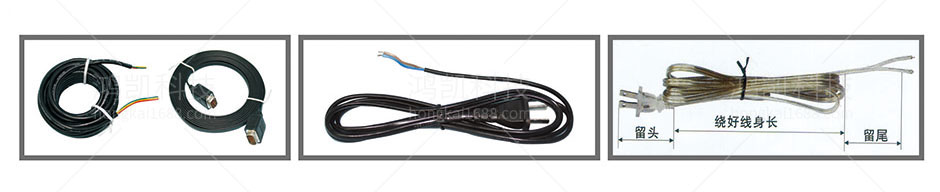

本機適用于AC電源線、DC電源線、USB數據線、視頻線、
HDM高清線等各類傳輸線采用包膠鐵芯扭扎成束,也可用于其
它要用包膠鐵芯扎緊之用,如衣架等行業。
全自動繞線扎線機技術總結
本實用新型公開了一種全自動繞線扎線機,包括工作臺,所述工作臺的頂端一側分別固定有伺服電機和豎板,伺服電機的輸出軸固定有調節盤,調節盤的一側中部安裝有雙軸電機,雙軸電機的輸出軸均固定有主動齒輪,主動齒輪的兩側均設置有從動齒輪,從動齒輪靠近調節盤的一側中部均固定有雙向螺紋桿,雙向螺紋桿上螺紋連接有兩組移動塊,移動塊的頂端均固定有繞線樁,繞線樁的頂端均延伸至調節盤的外部,豎板遠離伺服電機的一側頂端安裝有傳動電機。本實用新型設計巧妙,結構緊湊,操作簡單,自動化強,節省人工,方便根據需要調節兩組繞線樁之間的距離,靈活性強,能夠擴大繞線扎線機的適用范圍,有利于提高繞線扎線效率,實用性強。
全自動繞線扎線機技術參數
型號:YHK-086
線繞外觀:中圓圈雙扎
適用線徑:≤10mm(視線而定)
適用線長:≤8m(視線而定)
繞線間距:80-180MM
扎成直徑:≤40
頭部留長:40-130MM
尾部留長:40-130MM
效率:1200條/小時
適用扎帶:2MM包膠鐵芯扎絲
氣壓要求:5-7KG
機器尺寸:790×630×1430mm
重量:140KG
