半自動扎線機介紹
半自動扎線機背景技術:
線纜尤其是家用電器的線纜(如電源線、延長線、端子接頭電線等等)在安裝插頭、連接電器等工序之前,通常需要進行包扎,以縮短其長度,便于操作,同時也可以節省電器產品包裝時所需的空間?,F(xiàn)有完成此類線纜包扎的作業,大都采人工將待扎物束集,再以事先裁剪定長度的扎線施予結扎,然而,在結扎過程中,工作人員必須一手握著待扎物,另一手持著定長的扎線卷繞待扎物而予以結扎束緊,很顯然,人工操作的方式不但生產效率低、勞動力成本高,而且包扎質量受人為因素的影響較大,容易使包扎的產品規格不一致,從而影響產品的銷售。同時人工進行扎線的工作效率低,勞動強度大,不能滿足現代企業流水線連續、快速生產的要求,并由于扎線為金屬線或包覆有塑料材質的金屬線,一經裁剪后,極易割傷、刮傷皮膚,人工扎線操作時,也存在有一定的安全隱患?,F(xiàn)在市面上雖然有半自動扎線機的存在,其在工作時,操作人員只需要將待扎線纜放置到相應位置上,半自動扎線機啟動后便可自動將線纜繞扎。半自動扎線機在完成扎線步驟時,依靠的是一個“S”形鉤爪,鉤住扎線將扭轉,實現扎線對線纜的繞扎。傳統的“S”形鉤爪,其結構較為簡單,在實際應用過程中,常常會發生扎線從鉤爪中滑出的情況,使得半自動扎線機的工作穩定性較差。
實用新型內容本實用新型的目的在于提供一種結構簡單,使用穩定性好,可實現其可將扎線予以自動送線、卷彎、切斷、撓曲及結扎線纜的半自動扎線機。為實現上述目的,本實用新型所采用的技術方案是一種半自動扎線機,包括有機體及送線機構、傳動機構、卷線機構、切斷機構、撓線機構及扎線機構;所述機體上部設置有線架,所述的線架上安裝有用于放置扎線的扎線筒;所述的送線機構、傳動機構、卷線機構、切斷機構、繞線機構以及扎線機構均安裝在機體中;其特征在于所述的扎線機構包括有扎線桿,所述扎線桿的前端設置有一形鉤爪;所述鉤爪呈“S”形,其“S”形兩端處均設有向內側朝向的卡齒。本實用新型與傳統技術相比較,其優勢在于鉤爪兩端設有卡齒,使得扎線機在繞扎的過程中,不易出現因扎線滑落而影響扎線機工作的情況。

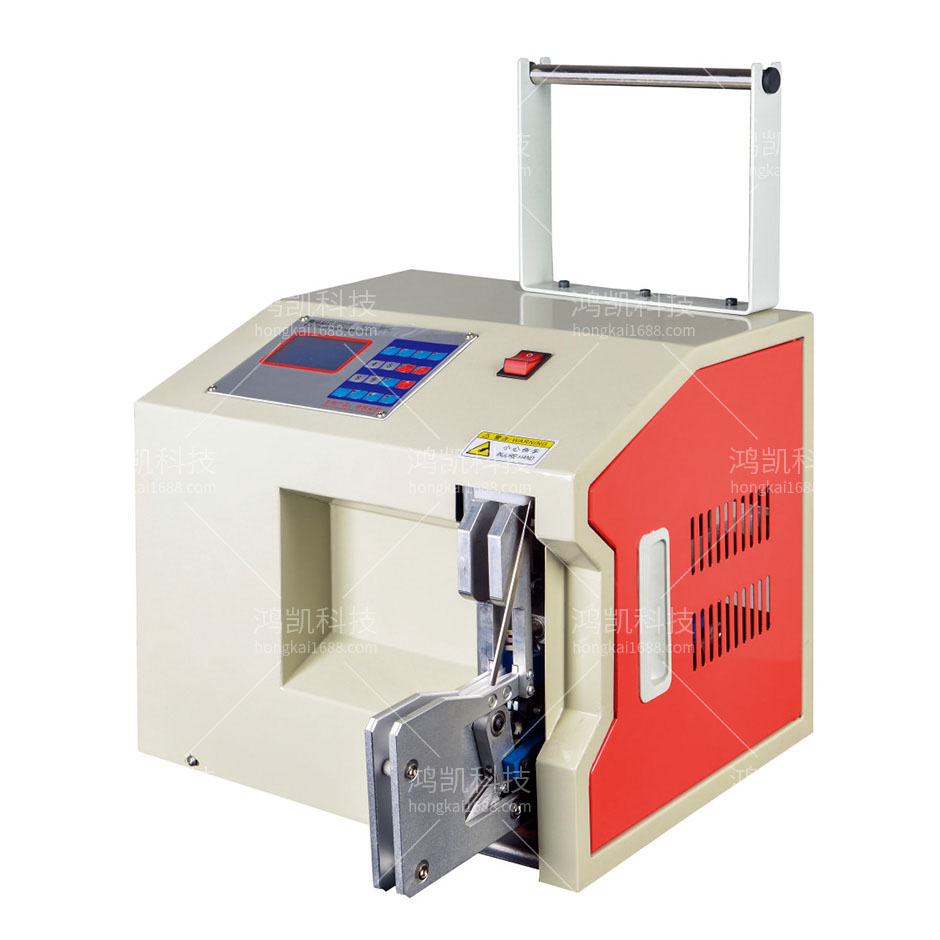

半自動扎線機功能特點
本機適用于AC電源線、DC電源線、USB數據線、視頻線、HDM高清線等各類傳輸線采用包膠鐵芯扭扎成束,也可用于其它要用包膠鐵芯扎緊之用,如衣架等行業。
員工只需將線頭固定好,腳踏開關實現繞線,完畢取出放到扎線口處自動扎帶,全部過程只需4-5秒。本機可進行扎線長度、繞線圈數設定,可進行產量計數。本機采用PLC程式控制,文本顯示器進行參數設定,操作簡單方便??山档蛦T工的疲勞強度,提高工作效率,節省扎帶等特點。
半自動扎線機技術參數
型號:YHK-90A半自動扎線機
扎帶長度:80-140MM
扎帶直徑:10-30MM
扎帶速度:1秒次
繞線間距:無
繞線速度:無
電源:AC220V50/60Hz
機器尺寸:550×550×400mm
重量:30KG
