產品規格:

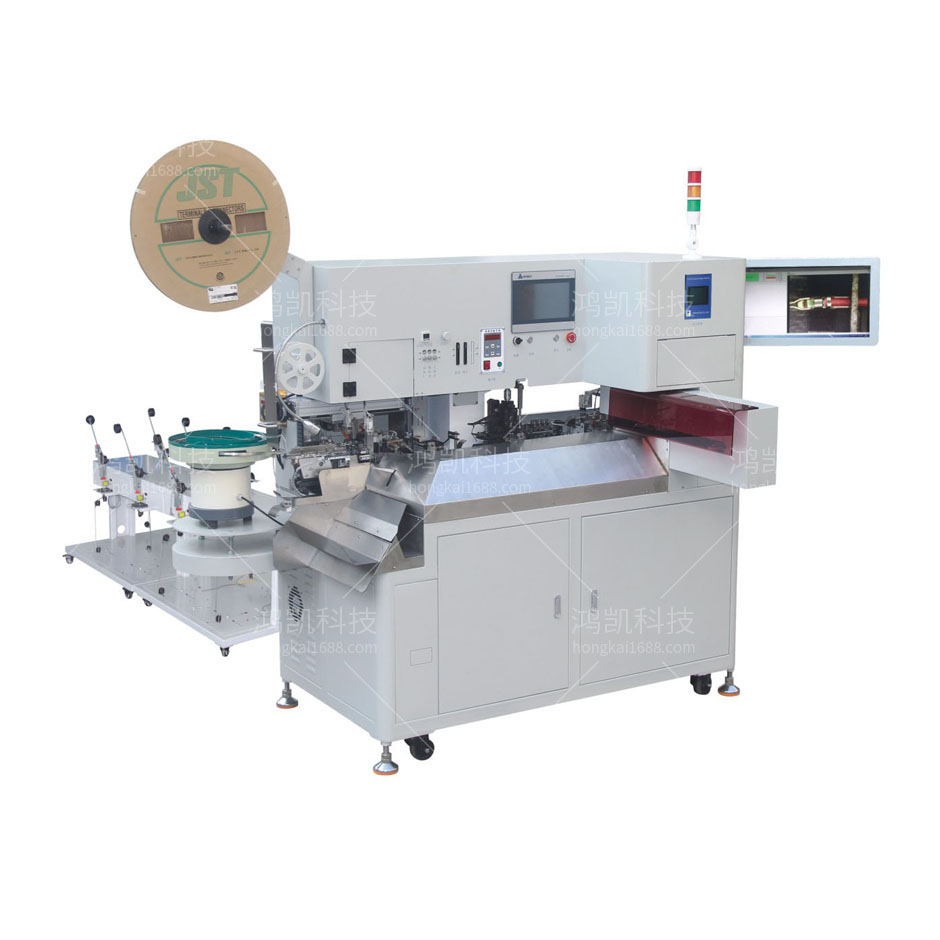

型 號:全自動插膠殼高速機(標準型)
電 源:AC 220V
最大功率:約4.8KW
氣 壓:0.4~0.6MPa
機器重量:約520kg
外型尺寸:2340Lx1300Wx2120H(mm)(不含送線機及振動盤部分,非標機尺寸以實機為準)
上料方式:振動盤自動送膠殼,送線機自動送線材,馬達自動送錫絲及錫水
功 能:A端:搓線沾錫;B端:剝皮,壓著,插入。
加工范圍:AWG18-AWG24或AWG22-AWG30最多8種顏色線材同時作業(更多顏色可定制)
加工長度:600>L>40mm(特殊需求請聯系當值業務)
裁線精度:0.5mm+裁線長度*0.2%
剝皮長度:A端:0.1-6.0mm; B端:0.1-10.0mm
扭線長度:3mm-10mm
沾錫長度:0mm-10mm
壓著能力:1.5KN可根據客戶要求訂
做最大插PIN數:單排20孔,最大3排
最大插PIN色數:8色(更多顏色須定制)
膠殼尺寸:定制
生產效率:2800PIN/H(實際依線材長度及功能開啟有變化)
檢測裝置:端子有無,插殼后拉檢測,膠座有無,生產不良率可設定。
選 配:端子壓力監控
