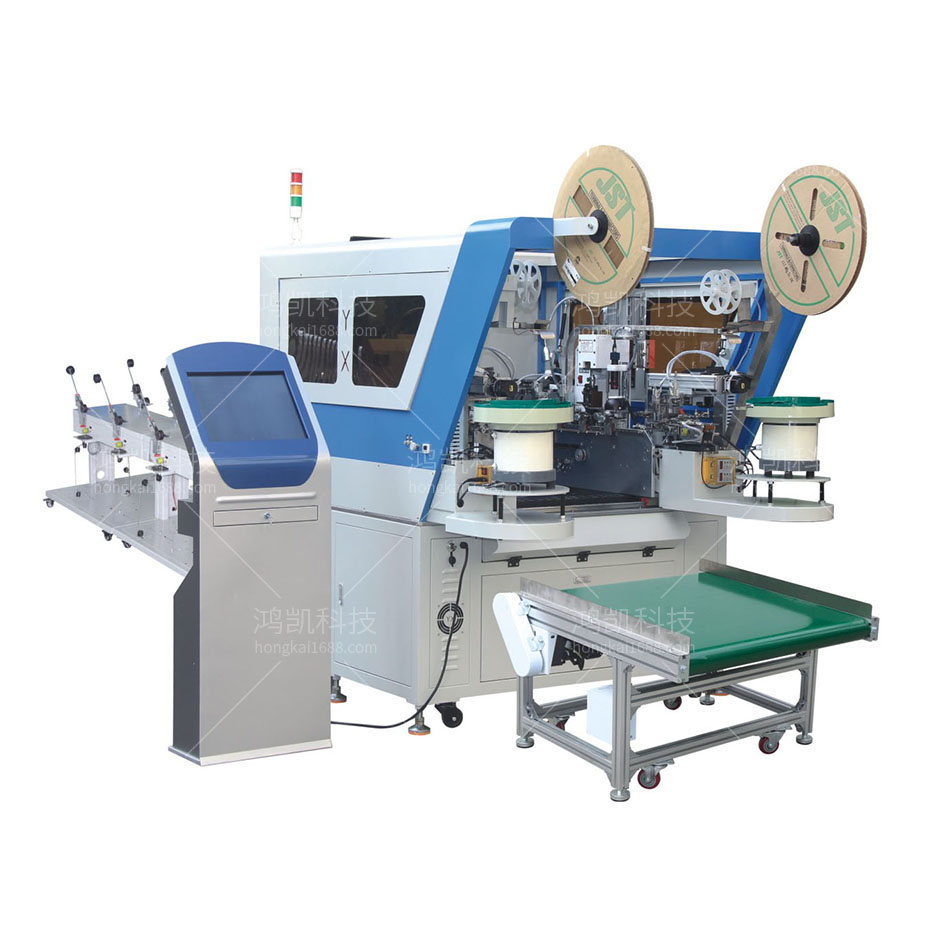

型 號:全自動插膠殼機(雙打雙穿型)
電 源:AC 220V
最大功率:約4.8KW
氣 壓: 0.4-0.6MPa
機器重量:800KG
外型尺寸:2400Lx1500Wx1850H(不含送線機及振動盤部分)
功 能: A端:剝皮、剝皮,壓接、插入:B端:剝皮,剝皮、壓接、插入。
加工范圍:AWG20-AWG30
加工長度:950>L>80mm(特殊需求請聯系當值業務)
裁線精度 :0.5mm+裁線長度*0.2%
剝皮長度:A端:0.1-6.0mm B端:0.1-10.0mm
壓著能力:1.5KN可根據客戶要求訂做
做最大插PIN數:單排20孔,最大3排
最大插PIN色數:8色(更多顏色須定制)
膠殼尺寸: MAX:40x25x25,MIN:5x6x3
最高運轉速度:5600孔/H(具體產能根據材料及要求不同時有浮動降低)
基本檢測功能:電線有無、電線打結、端子有無,剝皮異常(注適用于長度大干20MM時)、端子壓力監測、插拔力檢測、膠座有無,不良率設定
標配組件:送線機
選 配: 端子壓力監控(雙端檢測)、四鏡頭CCD視覺檢測。
不良率設定說明:
1、報警停機:電線有無,電線打結,端子有無,膠座有無,不良率設定超標
2、報警挑選繼續生產:剝皮異常,端子壓力異常,插拔力異常,不良率設定未超標。
