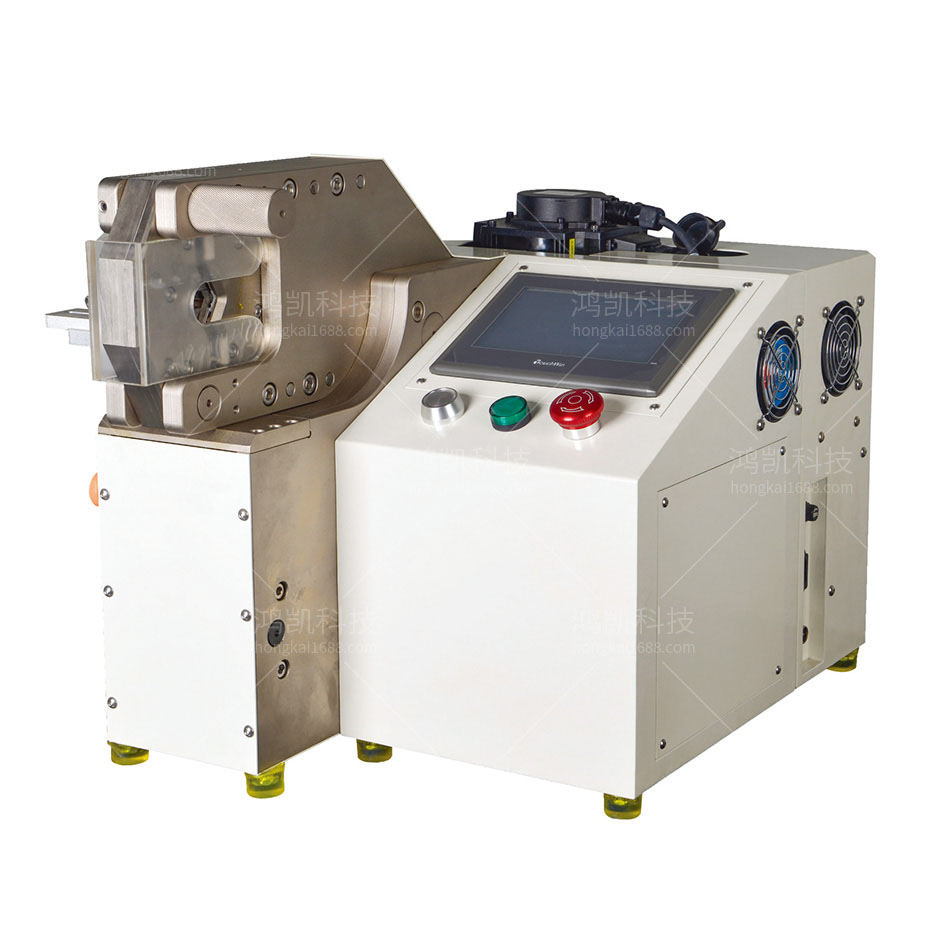

伺服六方免換模壓接機背景技術:
銅鋁電線電纜端子壓接,長期以來都需要使用固定的壓接模具進行電線電纜與端子或是接續套管的連接作業,一般的壓接技術基礎都是基于絞線與固定標準的端子匹配,以固定的壓縮比率,進行量測以評斷壓接質量是否滿足電線電纜對于端子壓接所需要的握著力一般正六角形壓接的壓縮比為1:0.827,隨著市場產品多元化以及使用上的變化,使原先既有的電線電纜接續作業變得更為復雜化,需要進行壓接的導線結構不再局限于一般絞線。一般端子壓接的壓縮比標準都是使用1:0.827,但是對于松散結構的柔性橡膠電纜需要更大的壓縮比而言,這樣的壓縮比使用一般固定模具的壓接工具無法滿足對于導線握著力的要求,因此因應而生使用滑動式正六角形免換模具壓接機。原滑動式正六角形免換模具壓接機利用壓接工具的液壓油缸內置行程控制裝置,控制滑動式模具的行程控制來壓接尺寸,使壓接模具的壓縮比可以隨操作人員的要求自行設置,比較適合目前市場的需要,但是,這種六角形免換模局壓接機一次只能在端子上壓一個六面的壓痕,對于短的只需要一個壓痕的端子來說,比較實用,但是對較長的端子,需要壓接兩個壓痕的端子則表現為效率較低,需要進行重復壓接。
伺服六方免換模壓接機技術特征:
一種伺服六方免換模壓接機,用于導線端子的壓接,其特征在于:包括六面免換模壓接機構本體、液壓動作機構本體、控制系統和控制線纜;所述六面免換模壓接機構本體包括第一六面免換模壓接鉗、中間擋板、第二六面免換模壓接鉗和壓接鉗殼體;所述中間擋板位于第一六面免換模壓接鉗和第二六面免換模壓接鉗中間,所述第一六面免換模壓接鉗、中間擋板和第二六面免換模壓接鉗均設置在同一個壓接鉗殼體內。
伺服六方免換模壓接機功能特點

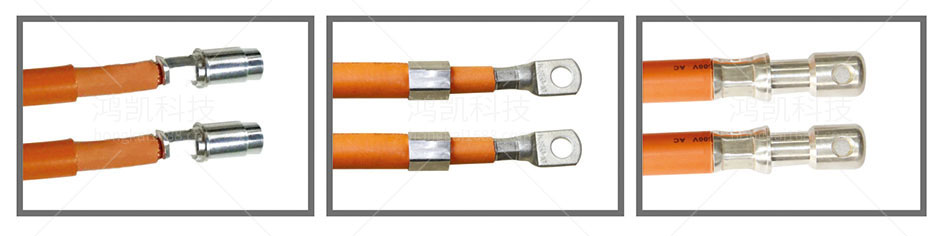

本機主要針對大平方管狀端子的壓接;
工業級控制芯片配合高精度伺服驅動,使得機器能夠穩定運行;
PLC控制系統,瞬間變換不同端子的壓接范圍,觸摸屏操作方式;
壓接頭可以完全打開,適合中間接續或大平方端子的壓接;
伺服六方免換模壓接機技術總結
本實用新型公開了一種伺服六方免換模壓接機,屬于電力導線加工機械技術領域,由六面免換模壓接機構本體、伺服液壓動作機構本體、控制系統和控制線纜構成,其中六面免換模壓接機構本體包含兩個完全相同、且并排設置六面免換模壓接鉗,這兩個六面免換模壓接鉗可通過控制系統控制伺服液壓動作機構本體分別和同時動作,不僅實現一次在端子上壓接一個壓痕,而且也能在較長的端子上同時壓接兩個壓痕,能同時適應不同長短端子的壓接,提高了端子的壓接效率。
伺服六方免換模壓接機技術參數
型號:YHK-25T-B
線徑范圍:10-120mm²
壓力:200KN
行程:35mm
壓接寬度:12.5mm(可定制)
重量:120KG
尺寸:500*450*480mm
電源:220V50HZ
功率:2300W
