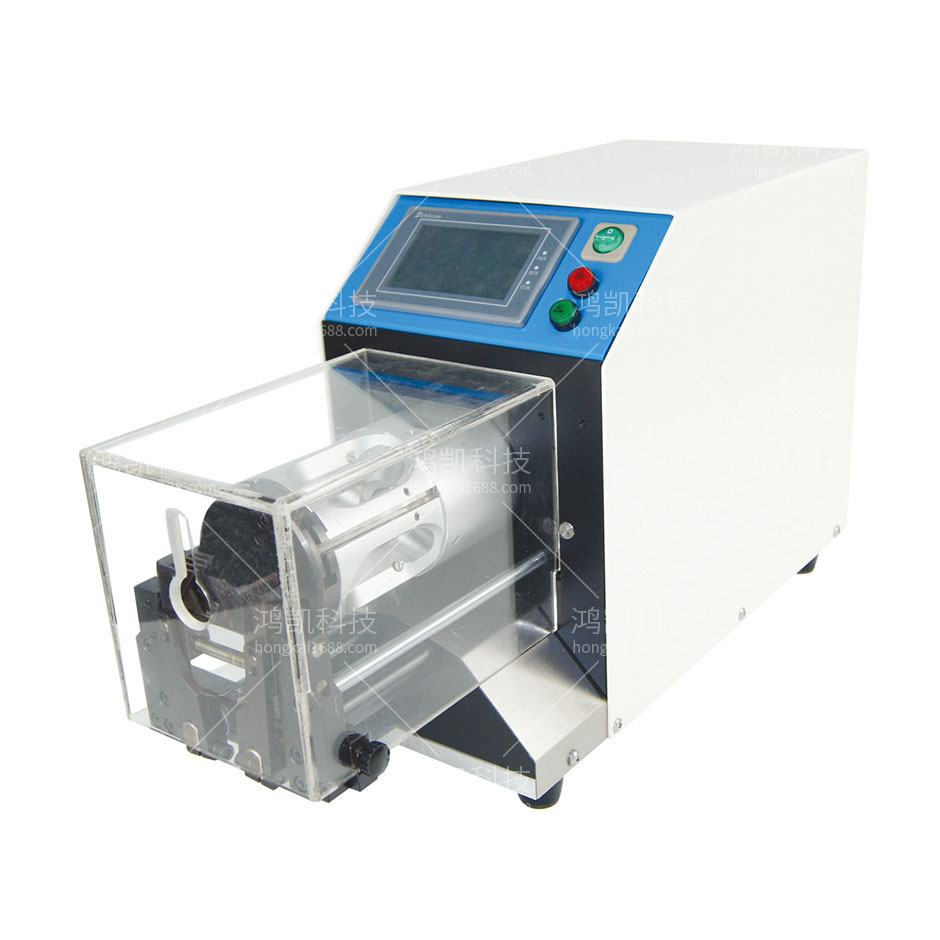

同軸電纜剝線機介紹
同軸電纜剝線機的工作原理:
同軸電纜自動剝線機是通過進線輪與出線輪輸送線材,然后通過刀架總成完成線束所需要加工的功能,其工作原理可以通過以下幾點來說明。
1、出線輪:為剝線機輸送線材及剝出線尾。(剝線機在剝短線時沒有作用,需使“出線輪抬起旋鈕”在“u”位置)。
2、進線輪:輸送線材及剝出線頭。剝線機在剝短線時既剝線頭又剝線尾(線長小于50mm),在剝線機剝中剝的時候除剝線頭外,還具備剝開中間幾處的功能。
3、剝線機進線輪壓力調節旋鈕:調節剝線機的進線輪壓力,拉出后順時針旋轉,進線輪壓力增大,拉出后逆時針旋轉,進線輪壓力減小。(根據線材的線皮強度來確定,即剝線皮的難易,難則壓力增大,易則壓力減?。?。
4、進線輪間隙調節旋鈕:調節剝線機的進線輪間隙,往上旋動間隙增大,往下旋動間隙減?。ǜ鶕?jù)線材的粗細來調整)。
5、出線輪間隙調節旋鈕:為剝線機調節出線輪間隙,往上旋動間隙增大,往下旋動間隙減?。ǜ鶕?jù)線材的粗細來調整)。
同軸電纜剝線機功能特點

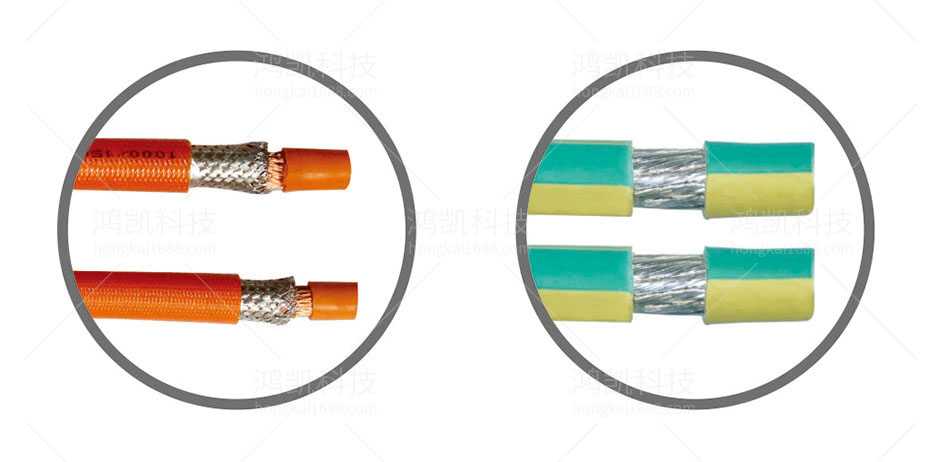

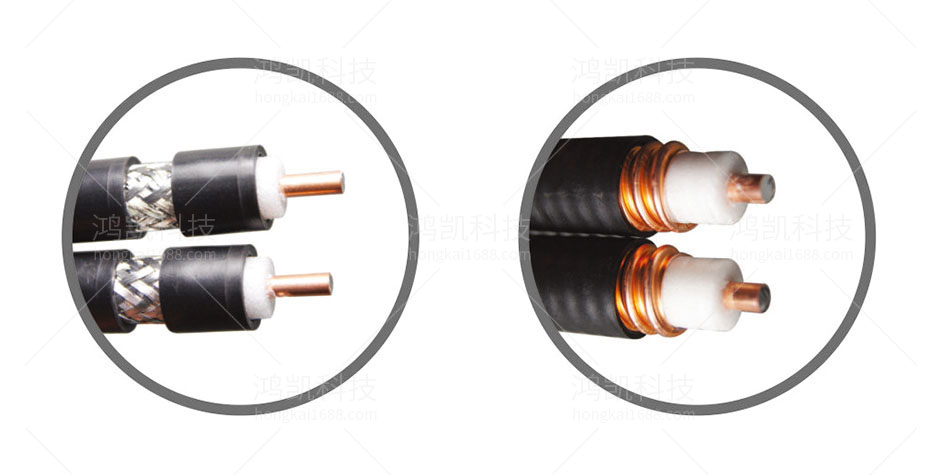

適用于外徑較大的同軸電纜及特殊單根線的加工
采用先進的四片刀旋切技術,提高加工精度和能力
旋刀切割整個圓周,使剝線所需的拉力降低到最小
自動定心技術,更換刀具時,無需重新校正,操作簡單
同軸電纜剝線機技術參數
剝線范圍:2.0mm-23mm
剝皮長度:0.1mm-80mm
切割深度單位:0.01mm
最大剝皮層數:9層
刀片:4片
電源:220V50/60Hz
生產率:400-600pcs/h
重量:36kg
尺寸:640*230*360mm
