YHK-187、250端子刀模技術背景

插頭的零線和火線端的端子需要壓線步驟，把端子壓接在導線上，但壓完后會產生一些余料，雖然人手切割掉，影響了工作效率，而且這個過程容易出現操作人員的手被機械打到的意外，比較危險。因此如何提高帶地線端的插頭端子的壓接效率成為必須解決的問題。

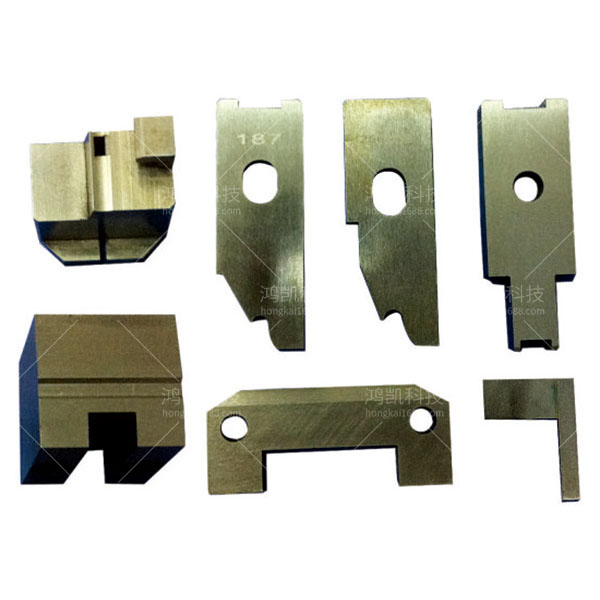

YHK-187、250端子刀模說明

本實用新型公開了一種壓接端子刀模，包括固定的下刀模和可活動的上刀模，所述下刀模的上端設置有凸出壓線端，所述上刀模的下端設置有凹陷壓口，其中所述凸出壓線端可插進凹陷壓口中，所述凸出壓線端的上端設置有凹陷弧狀的弧形壓線口，所述凹陷壓口的上端設置有M字狀壓線口，所述弧形壓線口的位置與M字狀壓線口的位置相對應，所述凹陷壓口的后端設置有刀刃；該刀模工裝通過合理的結構改良，在降低報廢率節省成本的同時也減輕了員工的勞動強度，省去了人工清料的時間，可定位生產中的產品，起到一定的保護作用。

YHK-187、250端子刀模技術參數

材料：鎢鋼/高速鋼
加工方式：精磨、電鍍、慢走絲
適用機械：全自動端子機
表面標記：激光打印
