端子機介紹
端子機指的是電線加工要用到的一種機器,它可以把五金頭打壓至電線端。然后再做導通。端子機打出來的端子通常是為了連接更方便,不用去焊接便能夠穩定的將兩根導線連接在一起。而在拆的時候只需拔掉就可以了。
端子機可以分類為全自動端子機、連剝帶打端子機、超靜音端子機、氣動端子機、接線端子機、電腦線自動剝皮打端機、插針機端子機、金線端子機等。
一、全自動端子機可分為:1、全自動單頭壓著端子機(采用plc或者單片機控制,該類型的國產設備可實現每小時約5000pcs的線材裁剪、剝皮、單端壓著端子,可自動檢測端子壓著品質,在國內市場上比較受歡迎)
2、全自動單頭壓著單頭扭線沾錫端子機(采用plc或者單片機控制,該類型的國產設備可實現每小時約4000pcs的線材裁剪、薄皮、單端壓著端子,單端扭線+粘助焊劑+沾錫,可自動檢測端子壓著品質,是國內市場上自動化程度最高的端子機之一)
3、全自動雙頭壓著端子機(采用plc或者單片機控制,該類型的國產設備可實現每小時約4500pcs的線材裁剪、薄皮、雙端壓著端子,可自動檢測端子壓著品質,精度極高)
4、全自動并線打端子機。(采用plc或者單片機控制,伺服電機或者步進電機提供動力,生產過程無需人工參與,生產效率高,該類型的國產設備可實現每小時約7000pcs的線材裁剪、11000pcs的端子壓著,期中3500pcs為并線壓端子,7500pcs為單線壓端子,可自動檢測端子壓著品質,具有上述三種全自動端子機的功能,是國內市場上自動化程度最高的端子機之一)
二、連剝帶打端子機
連剝帶打端子機屬于半自動機型。顧名思義,其具有自動剝皮、壓著端子的功能,但需要人工進料,人工控制腳踏電源開關才能進行工作,生產效率高,價格低。
三、超靜音端子機
伺服器(變頻器)帶的端子機,屬于半自動機型,需要人工進料,人工控制腳踏板電源開關才能進行工作。與連剝帶打端子機工作原理相似,但不具備自動剝皮功能(一般與電腦裁線機配合使用),工作耗能低,價格低廉。
端子機的工作原理
1、(步進原理)馬達不停的在轉動。內裏有一個斷電器帶離合的,每動一下就是一個標準備的“O”出來,是最常見的。
2、最近五年出現了伺服器帶的(靜音式)端子機,他的運行原理和上面又不一樣,只是給伺服器一個信息,這個信息再傳給馬達,行成一個動作。

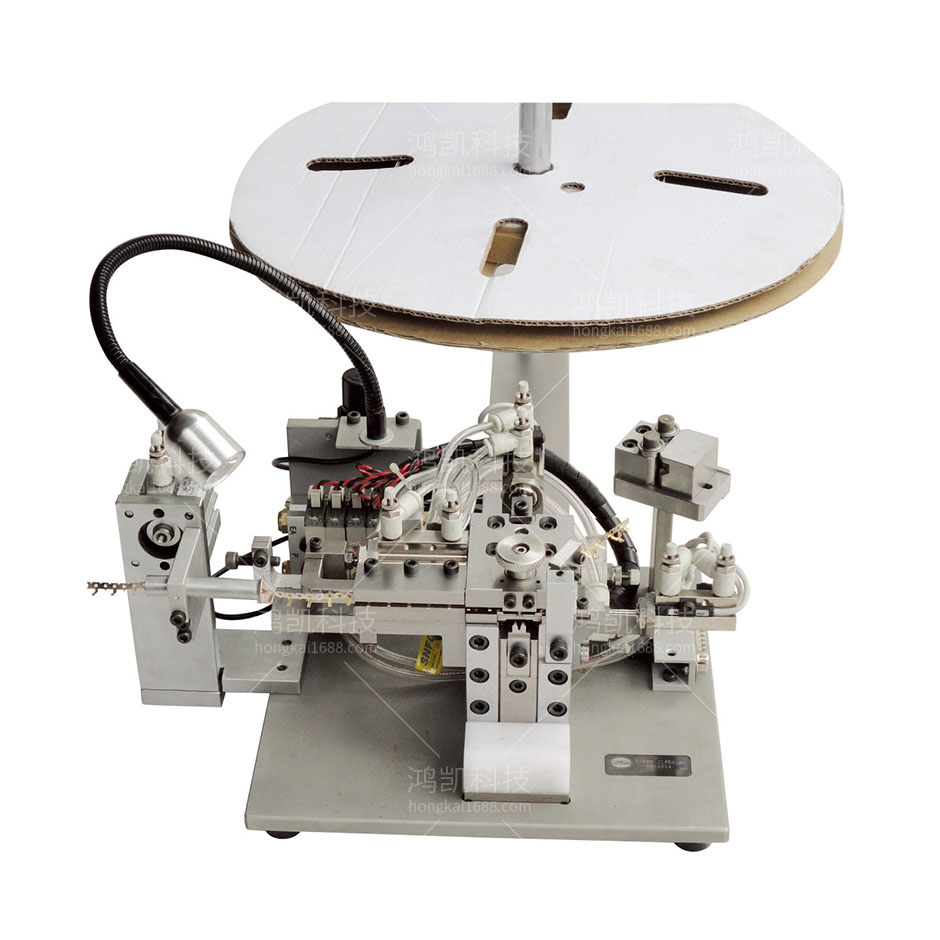

端子機功能特點
本機主要與WG-9550配套使用
腳踏控制,省去馬達展轉、機械碰撞的噪音
所有傳動部件經過滲氫處理,增加耐磨性能
采用精密減速機和馬達作為主要動力源
端子機技術參數
行程:30mm

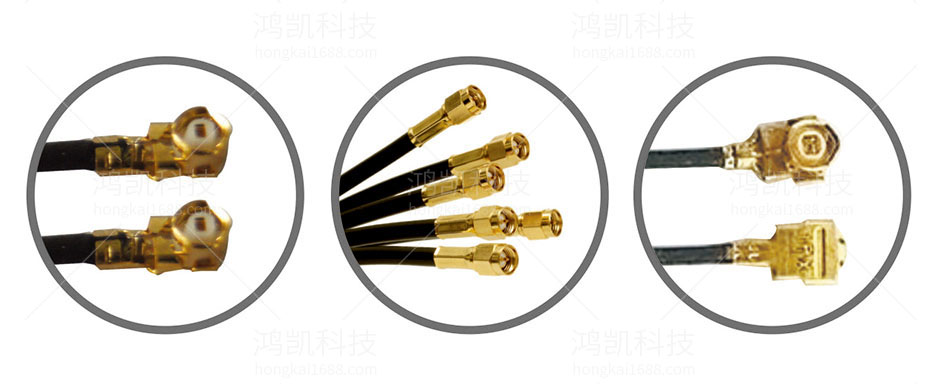

端子型號:0.8/1.13/1.37/178
功能:PLC控制,手/自動轉換
噪音:<70ab(A)
氣壓:0.5-0.8Mpa
功率:750W
電源:220v50/60Hz
生產率:1000-1300pcs/h
尺寸:230*250*640mm
