微電腦切管機背景技術:
管材定位是管材切割的必要步驟,現有技術中,由于管材定位機構設置不合理,達不到最佳的定位效果。
為了解決上述技術問題,特提出一種新的技術方案。
微電腦切管機技術特征:
一種微電腦切管機的管材定位機構,其特征在于:包括固定板A、固定板B、基座A、基座B、滑軌A、懸掛式滑車A、固定塊A、電機、連接板、聯軸器、絲桿、安裝板、滑軌B、固定塊B、懸掛式滑車B、彈簧和管材卡板,固定板A和固定板B的上端通過基座A固定連接,固定板A和固定板B的下端通過基座B固定連接,基座A的下表面設置滑軌A,滑軌A上設置與滑軌A相配合的懸掛式滑車A,懸掛式滑車A固定連接固定塊A的上端,固定塊A的下端設置斜面A,電機通過連接板固定設置在基座A上,電機包含電機軸,電機軸通過聯軸器與絲桿聯動連接,固定板A上設置有與絲桿相配合的螺紋孔,固定板A上設置安裝板,安裝板上設置滑軌B,固定塊B的側部設置與滑軌B相配合的懸掛式滑車B,固定塊B通過懸掛式滑車B滑動設置在滑軌B上,懸掛式滑車B的下部固定連接彈簧的一端,彈簧的另一端固定設置在滑軌B上,彈簧的軸心線與鉛垂線平行,懸掛式滑車A的滑動方向與懸掛式滑車B的滑動方向垂直,固定塊B的上表面設置與斜面A相配合的斜面B,固定塊B的下表面設置管材卡板,固定板A上設置料孔A,固定板B上設置料孔B,料孔A、管材卡板和料孔B組合形成卡料通道,所述彈簧包含彈簧自然張開狀態和彈簧壓縮變形狀態,固定塊B處于彈簧自然張開狀態時,固定塊A的斜面A未與固定塊B的斜面B接觸,固定塊B處于彈簧壓縮變形狀態時,固定塊A的斜面A與固定塊B的斜面B緊密接觸。

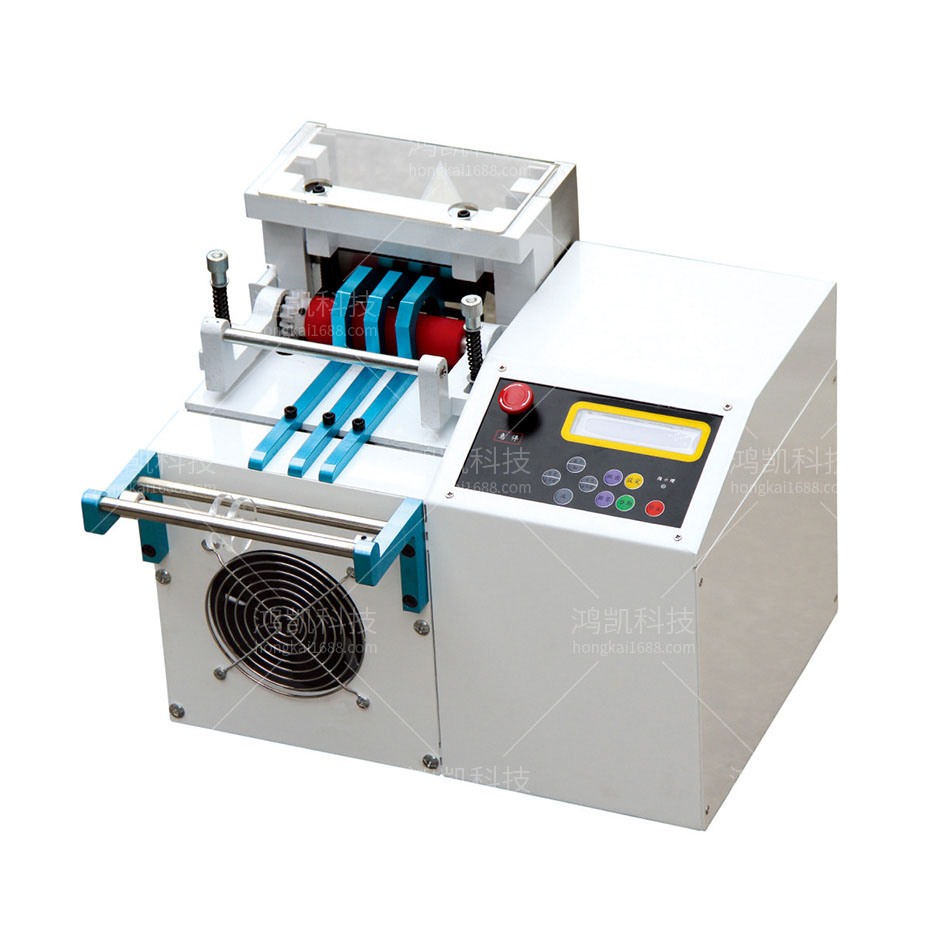

微電腦切管機功能特點

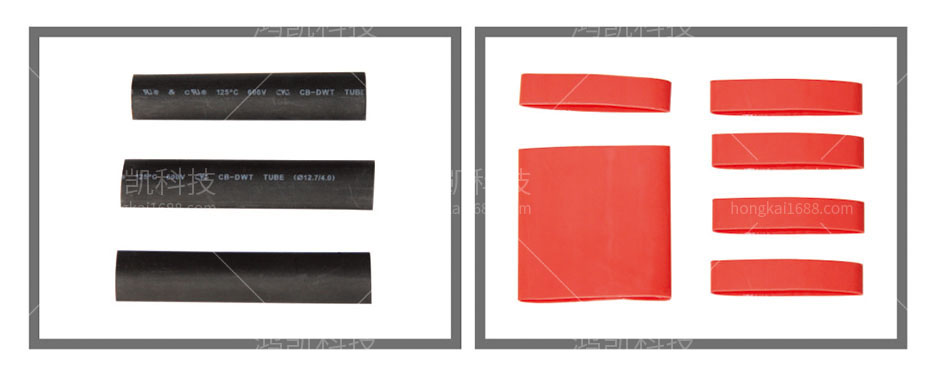

適用于熱縮套管、PVC管、絕緣紙、排線、雙面膠帶、粘扣帶、
棉紗帶、拉鏈的裁斷
采用微電腦控制,液晶屏顯示,功能齊全,性能穩定
可前進送料或后退,并可手動切斷
剪切效果非常好,機器品質穩定,基本無需維修
微電腦切管機技術總結
一種微電腦切管機的管材定位機構,固定板A和固定板B的上端通過基座A固定連接,固定板A和固定板B的下端通過基座B固定連接,基座A的下表面設置滑軌A,滑軌A上設置與滑軌A相配合的懸掛式滑車A,懸掛式滑車A固定連接固定塊A的上端,固定塊A的下端設置斜面A,電機通過連接板固定設置在基座A上,電機包含電機軸,電機軸通過聯軸器與絲桿聯動連接,固定板A上設置有與絲桿相配合的螺紋孔。本實用新型通過固定塊A的斜面A對固定塊B的斜面B擠壓,使固定塊B的下表面設置管材卡板能夠與基座B配合,對管材定位卡緊;通過電機帶動絲桿旋轉控制擠壓的距離,實現對不同直徑管材的定位卡緊。
微電腦切管機技術參數
型號:YHK-100
動力:1/4HP
凈重:34kg
裁長度:0.1-9999.9mm
裁剪寬度:1-100mm
電源:220V
尺寸:500*450*450mm
