自動送線機背景技術
在進行線材加工時,需要送線設備和外部的定尺剝皮切斷加工機器配合工作,由于線滾都是盤卷狀態,雖然現在已經普遍采用機械半自動送線裝置,但為了節省成本,大多直接將線軸放置在地面進行操作,這樣容易造成打卷,而且由于送線時引力無法保持一致,導致了對線材定尺剝皮切斷加工時的不確定性,并且由于線滾的尺寸不一,型號大小不同,多數的送線機器還無法實現對線滾傳動的通用性。
自動送線機技術方案
針對上述技術中存在的不足之處,本實用新型提供一種操作簡便、成本低廉、準確高效、通用性強的配合進行線材定尺剝皮切斷加工的自動送線機
本實用新型具有操作方便、成本低廉、靈活通用、準確高效等優點,線滾直接放在自動送線機上與外部的加工機器配合,去除了人工操作帶來的失誤;箱架上設有階梯卡槽,可以根據線滾的直徑大小,把滾筒調整放在不同的卡槽上,在驅動軸上又靈活安裝著定位筒,可以根據線滾的不同高度操作使用,這樣,本實用新型對不同型號的線滾具有了強大的通用性;在走線軌道部分安裝了光感應劃片和光電傳感器,可以通過控制電機的運作控制走線的節奏,使走線和外部定尺剝皮切斷加工機器精準配合,不會造成浪費,極大地提高了工作效率。
自動送線機功能特點

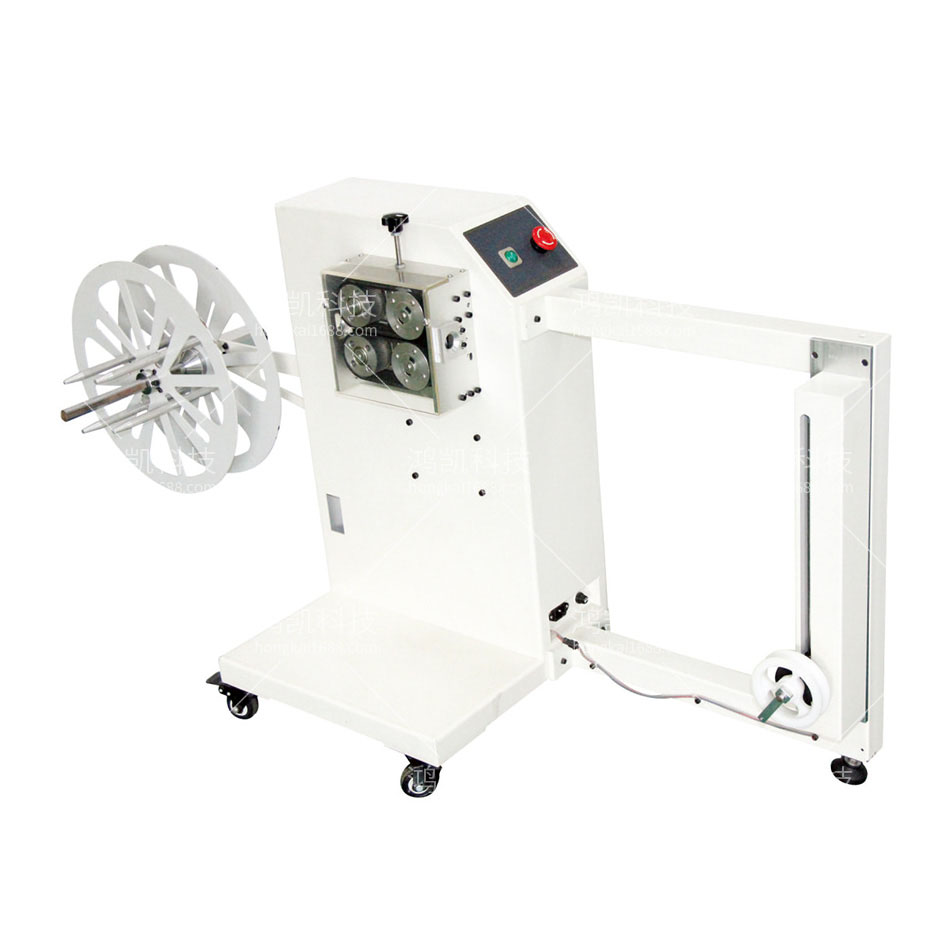

YHK-920是一臺立式輪軸電動送線機,用于承重達50kg以內的線軸送線,并給下游的線纜加工機器提供持續的張力。與剝線機配合可偵測有無線材、自動送線及停止,使線材穩定輸送(本機有自動調速功能);可另加裝整線裝置,消除線材本身的彎曲現象,提高加工精度。最大輸送速度為3(MSec),在高速效率下使剝線加工達到最佳效能。
自動送線機技術參數
最大功率:200W
送線方式:線軸送線
卷軸直徑:300-500mm
電纜卷軸寬度:250mm
電纜卷軸重量:40kg
尺寸:450X440x800mm
重量:50kg
電源:AC220V,50/60Hz
