自動送線機背景技術:
眾所周知,線材在生產和使用后都需要收卷收納起來,以避免散亂堆放和統一管理。具體例如:電力的電線電纜,常使用電纜收卷機以及傳動卷線機來收卷各種大小的電線電纜;通訊的管線光纜,常使用管線收線機以機械控制的方式進行收線,一般會收納在收線盤上。
在壓延生產線上,由壓延機壓延銅線,再將銅線繞在線盤或轉軸上。然而,由于銅線會并排繞置很多層在線盤上,現有的卷線方式(人工手動收卷或簡易的收卷裝置)都很難保證銅線線材整齊且高效地收卷在線盤上。其中原因主要取決于送線以及卷線這兩個過程,在該技術領域中,需要一種精準性較高的送線裝置。
自動送線機技術要素:
本發明的目的是為了克服現有技術中的不足,提供一種自動送線機。
為實現以上目的,通過以下技術方案實現:
一種自動送線機,包括導向柱以及滑設于所述導向柱上的送線單元,所述送線單元沿垂直于所述導向柱的方向可控制地自動推送線材。
自動送線機功能特點:

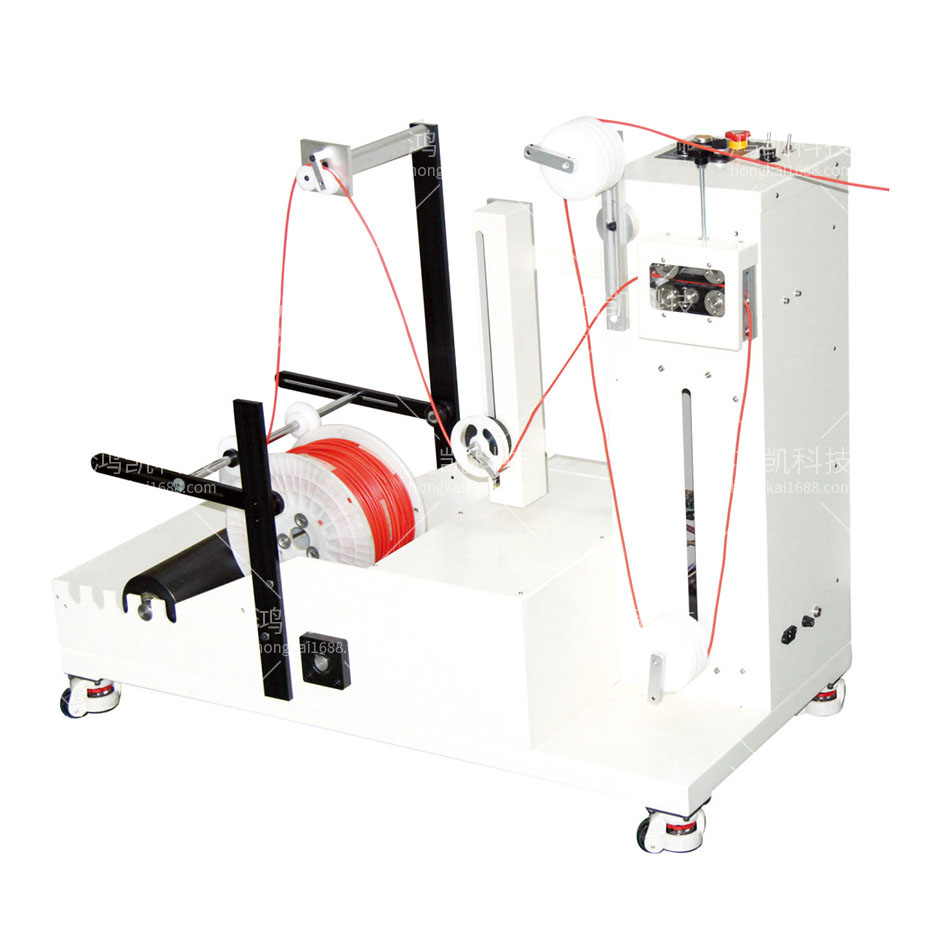

此款YHK-940是一臺立式輪軸電動送線機,最大承重100KG以內安穩送線,并給下游的線纜加工機器提供持續的張力。與剝線機配合可偵測有無線材、自動送線及停止,使線材穩定輸送,加裝整線裝置后,可消除線材本身的彎曲現象,提高加工精度,本機自帶的調速裝置,最大輸送速度達到3MSec),保證高速輸送效率下剝線加工能達到最佳效能。
自動送線機技術總結
本發明公開了一種自動送線機,包括導向柱以及滑設于所述導向柱上的送線單元,所述送線單元沿垂直于所述導向柱的方向可控制地自動推送線材。所述送線單元包括氣動固定塊以及滾輪夾線組件,所述氣動固定塊通過豎滑板升降滑設于所述導向柱上,所述氣動固定塊內穿設有推桿組件,所述推桿組件的外端固定連接于所述滾輪夾線組件進而推動或收回所述滾輪夾線組件,所述滾輪夾線組件包括用于水平夾持所述線材的多個滾輪,所述線材可相對所述滾輪水平移動。本發明送線精準性較高,并在繞線的過程中,始終能使得線材保持水平輸送,同時,待繞線結束后,還能松開剩余的線材,使得整個送線操作實現全自動化,大大方便現場操作,顯著提高送線效率和質量。
自動送線機技術參數
最大功率:3M/SEC
送線方式:線軸送線
卷軸直徑:300-700mm
電纜卷軸寬度:450mm
電纜卷軸重量:100kg
尺寸:450×440X780mm
重量:50KG
電源:AC220V,5060Hz
