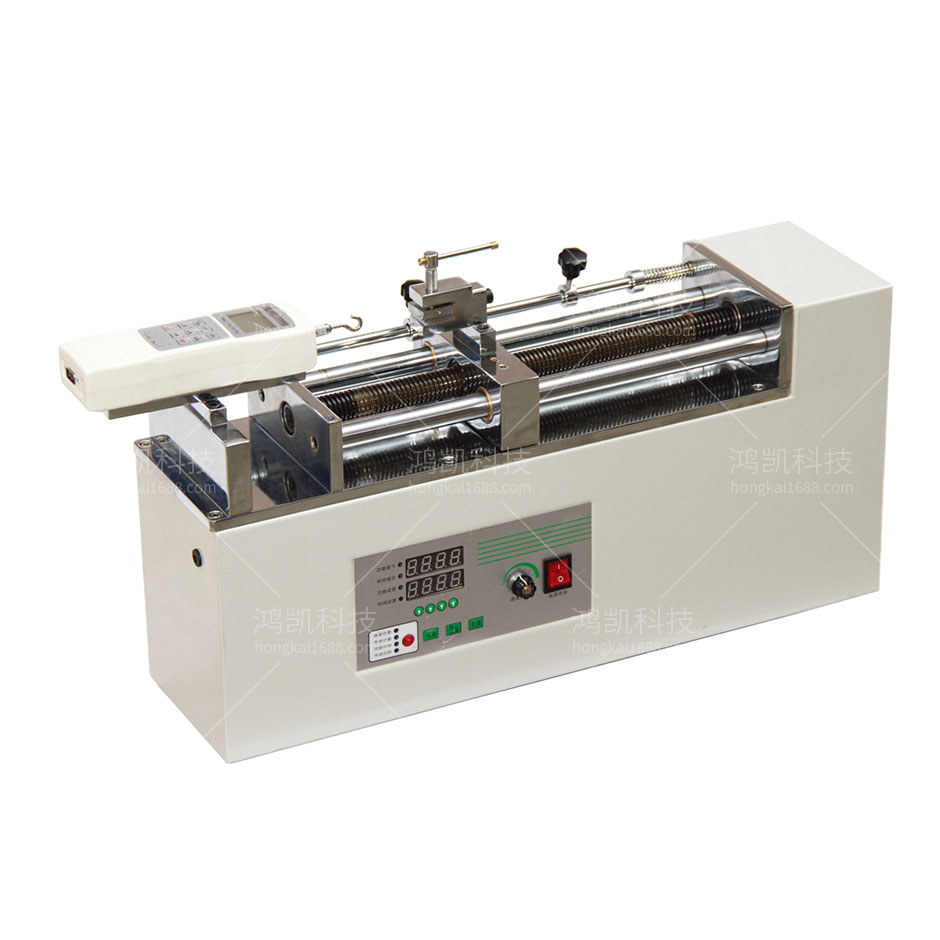

臥式電動拉力測試儀背景技術:
拉力測試儀是拉力測試的儀器,主要用于膠帶、橡膠、塑料、海/泡棉、防水材料、電線電纜、紡織物、網繩、無紡布等非金屬材料及金屬絲、金屬箔、金屬板材和金屬棒的拉伸、壓縮、彎曲、剝離、剪切、撕裂試驗,實為協助業界提升品質的利器。
手機和電腦等電子產品的生產都需要焊接工程,而焊接的好壞都需要特定的儀器來檢測,但是現存在的拉力測試儀不能對數據進行統計,同時在使用的時候,當人為誤操作移動按鈕的時候,卡具會左右移動撞擊拉力表,造成拉力表損壞,耽誤工作時間,提高生產成本,滿足不了人們的需求。
臥式電動拉力測試儀技術要素:
本實用新型的目的是為了解決現有技術中存在的缺點,而提出的一種臥式電動拉力測試儀。
一種臥式電動拉力測試儀,包括測試儀本體,所述測試儀本體上設有拉力表,所述拉力表的一側設有海綿塊,所述拉力表靠近海綿塊的一側設有拉桿,且拉桿貫穿海綿塊,所述拉桿遠離拉力表的一側設有夾子,所述海綿塊靠近拉力表的一側設有支柱,所述拉力表靠近海綿塊的一側沿拉桿的水平線對稱設有固定槽,且支柱活動設于固定槽內,所述支柱的兩側對稱設有滑塊,且固定槽的內壁兩側對稱設有滑道,所述滑塊活動設于滑道內,所述滑塊上設有彈簧,且彈簧遠離滑塊的一端焊接于固定槽內壁上,所述彈簧之間設有海綿層,且海綿層設于固定槽的內壁上,所述夾子遠離拉力表的一側設有卡具,且卡具活動設于測試儀本體上。
臥式電動拉力測試儀特點說明
1、本系列拉力試驗機是專為HF系列和HG系列配套用的高精度負荷試驗臺。本產品采用大力矩步進電機、高精度編碼器、超大觸摸屏幕,內藏雙柱結構,具
有穩定性好,適用范圍廣,外觀美觀使用方便等優點,并具有速度、位移可控,手動(點動)、自動、運動次數自動控制、到位延時等一系列功能廣泛適用于橡
膠塑料、輕工紡織、建筑門窗、復合材料、電線電纜、汽車配件、動力機械、科研機構等行業的推拉負荷、插拔力、破壞試驗等測試領域。
2、高精度、高分辨率、高穩定性
3、采用大力矩步進電機,高精度編碼器
4、超大7寸觸摸液晶顯示屏,人機交互界面友善,操作簡單易用
5、運行速度可設置,設置寬泛,可以適應各種不同的測試速度要求(速度可控)
6、運行距離可設置,運行至設置位置后,可延時保持、反向運行、立即停止(位移可控)
7、實時顯示位移量、運行速度,并顯示移動方向(向上為正+,向下為負-)
8、提供自動計數、自動計時、伸縮率測試、全自動編程,多種測試模式
9、在全自動編程模式下,可自定義5個不同的測試位移、5個不同的測試速度,方便快速地完成測試
10、力保持功能:到指定位置或設定力值,保持時間可自由設定(需選配推拉力計)
11、設定力值往返運動功能:設定力值往返運動,力值設定、保持時間、運動次數可自由設定(需選配推拉力計)
12、拉壓斷即停功能:施加被測物上的力消失后,隨即停止(需選配推拉力計)
臥式電動拉力測試儀技術總結
本實用新型公開了一種臥式電動拉力測試儀,包括測試儀本體,所述測試儀本體上設有拉力表,所述拉力表的一側設有海綿塊,所述拉力表靠近海綿塊的一側設有拉桿,且拉桿貫穿海綿塊,所述拉桿遠離拉力表的一側設有夾子,所述海綿塊靠近拉力表的一側設有支柱,所述拉力表靠近海綿塊的一側沿拉桿的水平線對稱設有固定槽,且支柱活動設于固定槽內,所述支柱的兩側對稱設有滑塊,且固定槽的內壁兩側對稱設有滑道,所述滑塊活動設于滑道內,所述滑塊上設有彈簧。本實用新型結構簡單,能夠緩沖夾緊結構對拉力表的作用力,避免人為誤操作造成拉力表損壞,增加設備使用壽命,節約生產成本,滿足人們的需求。
臥式電動拉力測試儀技術參數
機型:YHK-20S
最大荷重:20N2kg4.4lb
有效行程:270mm
位移分度值:0.1mm
移動位移誤差:0.1mm
速度:10-800mm/min
速度分度值:0.2mm/min
速度設定誤差:10-200mm/min±1mm、200-800mm/min±0.5%
加載方式:電動
電源交流:220V50/60HZ
外形尺寸:660mm*160mm*330mm
重量:約30kg
