兩軸高速絞線機背景技術:
高速絞線機是一種用于絞合纜線的設備,包括床身、主動軸、收線裝置和絞線框,絞線框與主動軸固定,絞線框可在床身上轉動,絞線框在轉動的過程中環繞收線裝置。絞線框在轉動過程中帶動纜線轉動,使至少2條纜線相互環繞絞合,實現絞合纜線的功能。
高速絞線機的運行速度較高,部分機型絞線框的轉速可達到2500轉/分鐘。為了方便對收線裝置進行操作,絞線框通常被設置在離轉動中心較遠的位置,使收線裝置處的可活動空間增大,從而能更方便的在收線裝置上取線和繞線。但當絞線框高速轉動時,絞線框受到的向心力較大,使絞線框容易變形彎曲,在多次使用后,絞線框容易產生較大的疲勞損耗,嚴重的影響了絞線框的使用壽命,絞線框的使用壽命也成為了高速絞線機設計最高運行轉速的瓶頸。故現有技術中存在絞線框使用壽命較差的問題。
兩軸高速絞線機技術要素:
為了克服現有技術的上述缺點,本實用新型的目的是提供一種兩軸高速絞線機,具有絞線框使用壽命較高的優點。
本實用新型解決其技術問題所采用的技術方案是:
一種兩軸高速絞線機,包括床身、絞線框和收線裝置,所述收線裝置安裝于床身上,所述床身轉動連接有轉動盤,所述轉動盤沿轉動盤的徑向滑動連接有連接塊,所述連接塊與絞線框固定連接,所述絞線框繞收線裝置轉動,所述轉動盤沿轉動盤的徑向滑動連接有驅動塊,所述連接塊與驅動塊在轉動盤上的滑動方向相同,所述驅動塊的質量大于連接塊與絞線框的總質量,所述轉動盤的旋轉中心位于連接塊與驅動塊之間,所述驅動塊與連接塊之間設有連接桿,所述連接桿兩端分別與驅動塊和連接塊固定連接,所述連接塊設有驅使連接塊向遠離轉動盤中心移動的彈性件。
兩軸高速絞線機技術總結
本實用新型公開了涉及絞線機技術領域的一種兩軸高速絞線機,解決了存在絞線框使用壽命較差的問題。其技術要點為:包括床身、絞線框和收線裝置,床身轉動連接有轉動盤,轉動盤滑動連接有連接塊,連接塊與絞線框固定連接,轉動盤滑動連接有驅動塊,連接塊與驅動塊在轉動盤上的滑動方向相同,驅動塊的質量大于連接塊與絞線框的總質量,轉動盤的旋轉中心位于連接塊與驅動塊之間,驅動塊與連接塊之間設有連接桿,連接桿兩端分別與驅動塊和連接塊固定連接,連接塊設有驅使連接塊向遠離轉動盤中心移動的彈性件。轉速越高絞線框越靠近旋轉軸心,有效的控制絞線框受到的向心力,從而進一步緩解絞線框的疲勞損耗,提高絞線框的使用壽命。
兩軸高速絞線機功能特點

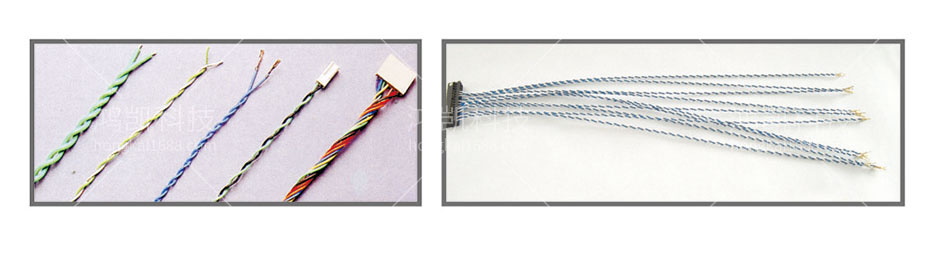

專用于電子線絞線用,出力均勻,品質穩定??赏瑫r(shí)絞1-5組電子線
絞線速度和時間可根據客戶要求作調整,并可設定正反轉。
絞線數量呆自行計數。操作簡單,不易故障。
兩軸高速絞線機技術參數

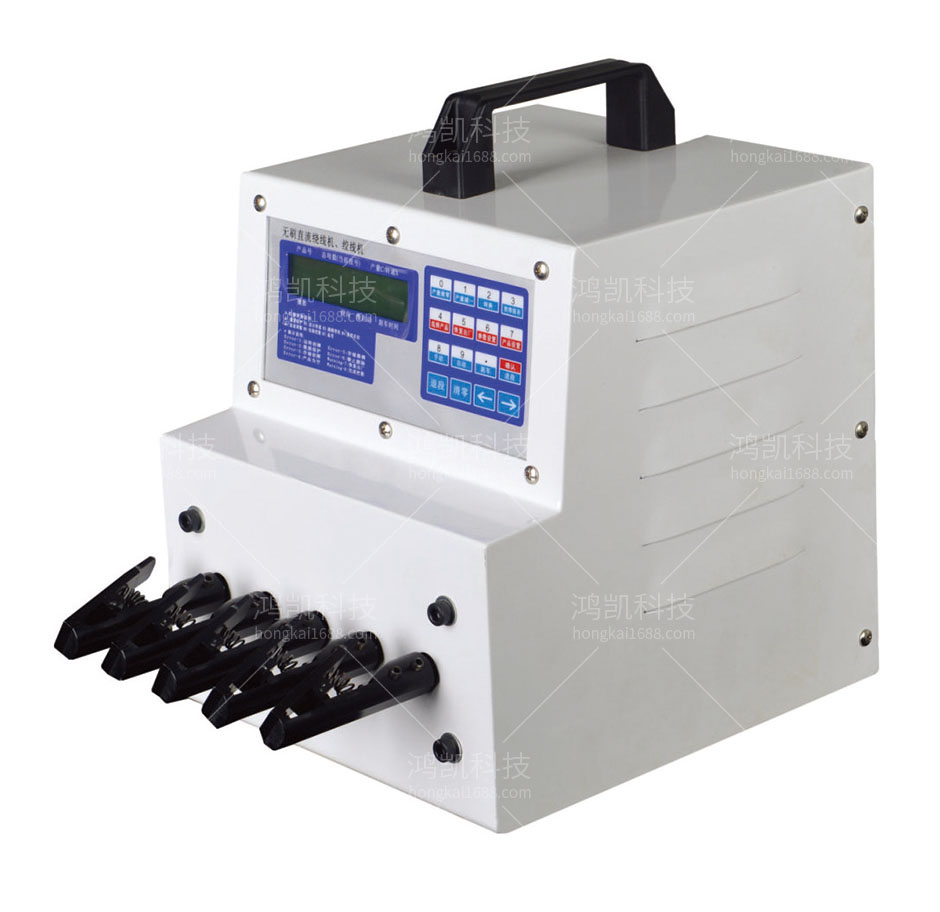

機型:YHK-02兩軸
功率:120W
重量:9kg
體積:300x220x310mm
電壓:AV220V
