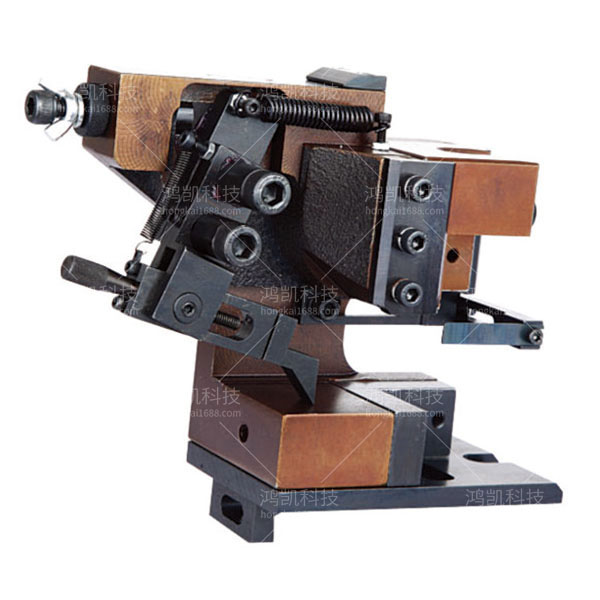

YHK-2000#端子模具介紹

YHK-2000#端子模具背景技術：

現有的管狀端子的壓接方法只能用手工壓接或由設備來壓接不同平方數的端子，手工壓接效率低且質量無法保證，特別是在壓接一些大平方數的端子時，人易疲勞。而現有的端子壓接設備在功能上只能是單一模具壓接單一規格的端子，機動性差，價格昂貴，且高度無法調整，無法適應多種線材壓接。而在線束加工領域中，管狀端子種類繁多，通常一根線束的生產需壓接很多種規格的管狀端子，而現有的設備雖能壓接，但每壓接不同規格的端子必需更換一次模具，這樣造成了生產工時的增加，對應的效率就會降低，極大的增加了生產成本。

YHK-2000#端子模具技術問題

2000#端子模具要解決的技術問題是為了克服現有技術的壓接模具功能單一，只能壓接單一規格的端子，每壓接不同規格的端子必需更換一次模具等問題，提供了一種端子壓接模具，可滿足不同規格的管狀端子在同一設備上完成壓接工序，生產效率較高。本實用新型解決其技術問題所采用的技術方案是一種端子壓接模具，具有底座和提拉桿，底座上安裝有模具主體，模具主體上部開有滑道，滑道內安裝有上壓接模塊，底座上設有與上壓接模塊對應的下壓接模塊，上壓接模塊上部空腔內安裝有彈性體，上壓接模塊頂部連接有固定板，固定板上開有一個U形孔，提拉桿的一端穿過固定板的U形孔與彈性體接觸，且提拉桿這一端的端部具有圓形凸起，所述圓形凸起直徑大于U形孔的直徑，提拉桿的另一端與壓接設備上的伸縮桿相連。所述的模具主體上上壓接模塊兩側設有滑道固定件。所述的彈性體為圓柱形的聚氨酯彈性體。本實用新型的有益效果是本模具可任意與各品牌端子壓接機對接使用；可實現一機多用，能壓接O.1-10平方各類管狀端子，一次調整，壓接不同型號的管狀端子時無需再次調節；本模具結構合理、加工工藝簡單、機動性強、性能高、成本低、易于操作；本模具采用了聚氨酯彈性體復位，形變量高，經濟可靠。

YHK-2000#端子模具技術參數

重量：6.3KG
送料量：MAX2.5MM
滑行行程：30MM
模刀調整：刻度鈕旋轉式
