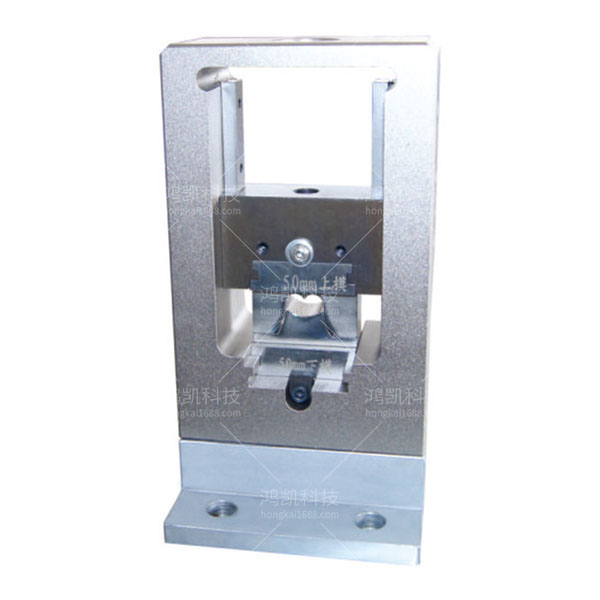

YHK-上下鉚壓模具背景技術:
在實際生產過程中,螺釘、螺柱、螺母等五金件的鉚壓需要通過鉚壓機配合鉚壓模具來配合,鉚壓機控制鉚壓模具向下壓接五金件,使五金件與板材相互鉚接。由于壓接模具本身具有一定的尺寸,所以在需要對空間較小地方的五金件進行鉚壓時,可能無法伸入窄小空間操作。
YHK-上下鉚壓模具技術特征:
1、鉚壓模具,用于鉚壓五金件,其特征在于:所述鉚壓模具包括模具主體、以及用于與鉚壓機固定的模具柄,所述模具主體的一端開設有用于使五金件進入并鉚壓五金件的鉚壓孔,所述模具主體的另一端與模具柄連接,所述模具主體的橫截面為圓形,所述模具主體的中心軸與所述鉚壓孔的中心軸相互平行且兩者之間具有預定距離。
2、如要求1所述的鉚壓模具,其特征在于:所述模具柄的橫截面也為圓形,且所述模具柄的外徑小于所述模具主體的外徑。
3、如要求1所述的鉚壓模具,其特征在于:所述模具柄的長度在15mm至25mm之間。
4、如要求1所述的鉚壓模具,其特征在于:所述預定距離在2mm至5mm之間。
YHK-上下鉚壓模具技術總結
本實用新型提供了一種上下鉚壓模具,用于鉚壓五金件,鉚壓模具包括模具主體、以及用于與鉚壓機固定的模具柄,模具主體的一端開設有用于鉚壓五金件的鉚壓孔,模具主體的另一端與模具柄連接,模具主體的橫截面為圓形,模具主體的中心軸與鉚壓孔的中心軸相互平行且兩者之間具有預定距離。本實用新型提供的鉚壓模具,模具主體的中心軸與鉚壓孔的中心軸相互平行且兩者之間設置有預定距離,則模具主體在具有鉚壓孔處的兩側壁厚不同,具體為一側較薄、一側較厚,因此可將其應用至邊角處等空間較為狹窄的地方。
YHK-上下鉚壓模具技術參數
壓著出力:1500/2000(kgs)
規格:1T,1.5T,2T
工作電壓:220(V)
外形尺寸:220*250*600(mm)
重量:50(kg)
