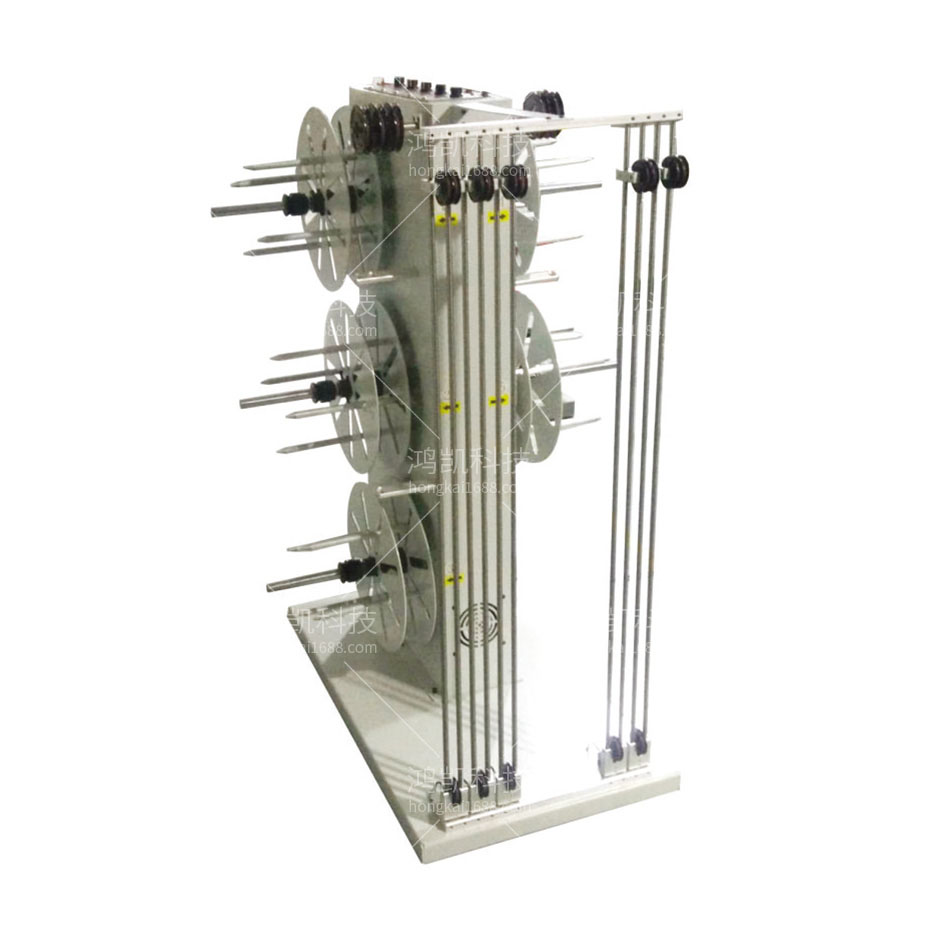

五軸送線機背景技術:
隨著產業革命的升級以及人工成本越來越昂貴,自動化生產越來越普遍,同時對自動化生產的要求也越來越高,生產的各個環節都逐漸要求生產自動化。市面上的送線方法大多采用一個輪子上面繞著一個線圈,然后由機器自動拉扯線帶使得輪子轉動從而實現送線的功能,但這種送線方法需要較大的力來拉扯線帶使得輪子轉動,往往會導致線帶被扯斷或者影響線帶的性能,生產中往往也因?yàn)楸怀稊嗟木€(xiàn)帶而不得不暫停生產,降低了工作效率。
因此,發明一種五軸送線機來解決上述問題很有必要。
五軸送線機技術要素:
本實用新型的目的在于提供一種五軸送線機,以解決上述背景技術中提出的問題。
為實現上述目的,本實用新型提供如下技術方案:一種五軸送線機,包括基座,所述基座頂部設置有支撐板,所述支撐板一側設置有導線導桿,所述導線導桿一端設置有校直固定方條,所述校直固定方條頂部設置有校直活動壓塊,所述校直活動壓塊頂部設置有調節旋鈕,所述校直固定方條一端固定設有導線器,所述校直固定方條上設置有校直編碼器,所述導線導桿底部設置有驅動電機,所述驅動電機輸出軸端部連接有送線被動皮帶輪,所述支撐板一側頂部固定設有輸送壓輪固定架,所述輸送壓輪固定架底部設置有輸送壓輪,所述輸送壓輪底部設置有主動送線輪,所述送線被動皮帶輪與主動送線輪之間通過皮帶傳動連接,所述主動送線輪與支撐板活動連接,所述輸送壓輪固定架一側設置有導線固定板,所述導線固定板一側設置有導線氣缸固定塊,所述導線氣缸固定塊頂部設置有導線氣缸,所述導線氣缸頂部設置有報警感應裝置。
五軸送線機技術總結
本實用新型公開了一種五軸送線機,包括基座,所述基座頂部設置有支撐板,所述支撐板一側設置有導線導桿,所述導線導桿一端設置有校直固定方條,所述校直固定方條頂部設置有校直活動壓塊,所述校直活動壓塊頂部設置有調節旋鈕,所述校直固定方條一端固定設有導線器,所述校直固定方條上設置有校直編碼器,所述導線導桿底部設置有驅動電機,所述驅動電機輸出軸端部連接有送線被動皮帶輪,所述支撐板一側頂部固定設有輸送壓輪固定架,所述輸送壓輪固定架底部設置有輸送壓輪。本實用新型可用于識別卡線或不送線狀態,同時還具有報警提醒功能,避免設備停止?fàn)顟B(tài)時不工作提醒,而且保證了線輸送時的平直度。
五軸送線機技術參數
電源:220V
功率:140W
規格:500*500*900mm
機器承重:15KG
