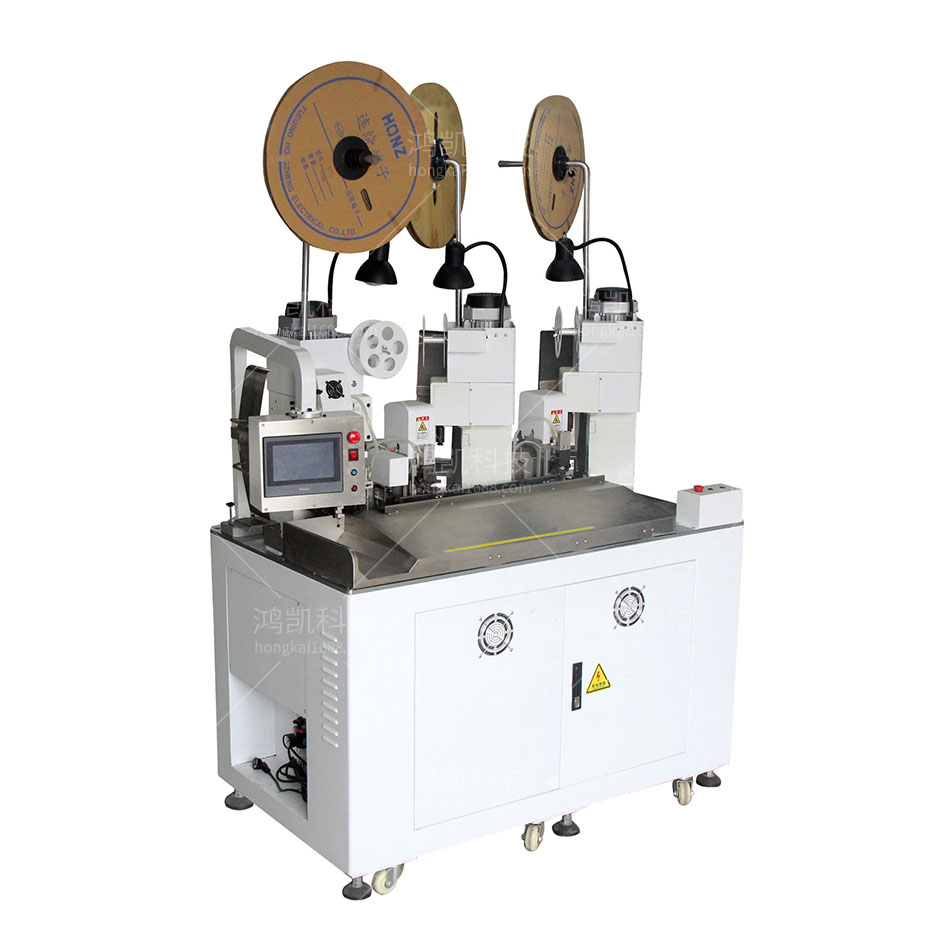

全自動雙線合壓兩端子鉚接機介紹
全自動雙線合壓兩端子鉚接機背景技術

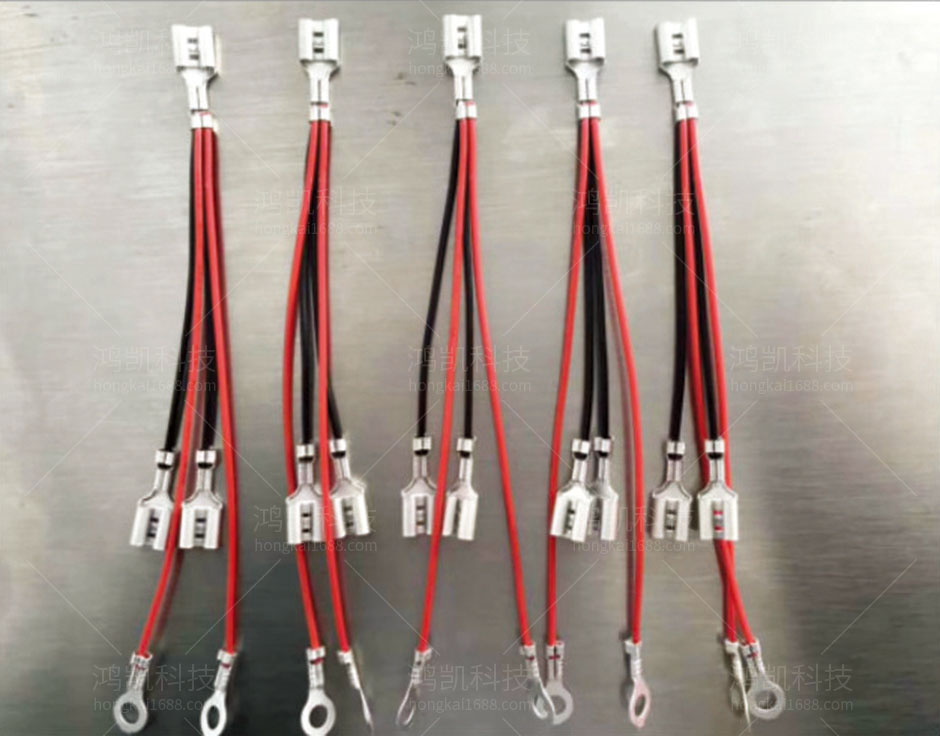

目前需要生產這樣一種結構的線束,由兩種相同或不相同規格大小電線加工在一起形成,其第一根電線的一端第二根電線的一端并在一起后通過一個端子壓著機實現端子導接,最后第一根電線和第二根電線剩下的另一端各自鉚接上端子。
人們一般采用手工的方式生產上述線束,但該生產方式不但生產效率低,而且人工成本較高、工人的勞動強度較強。
全自動雙線合壓兩端子鉚接機功能特點
頭合并壓接端子,一頭分別壓接端子
多線合壓,適應不同需求
高端伺服動力驅動,性能更優異
全自動雙線合壓兩端子鉚接機技術參數
款型:雙線壓兩端雙線壓三端四線壓五端
適用線材:AWG16-28#
適用端子:普通橫式、直式連饒端子
適用模具:OTP橫模、直模
外形尺寸:1200×800×2000mm
重量:約350Kg
加工線長:50mm-999mm
加工效率:約4000PcS/h(100mm以內)
裁線公差:約總長0.2%以下
剝皮長度:0-10mm
工作電壓:AC220V50HZ
工作氣壓:0.4~0.6MPa
額定功率:2.3Kw
