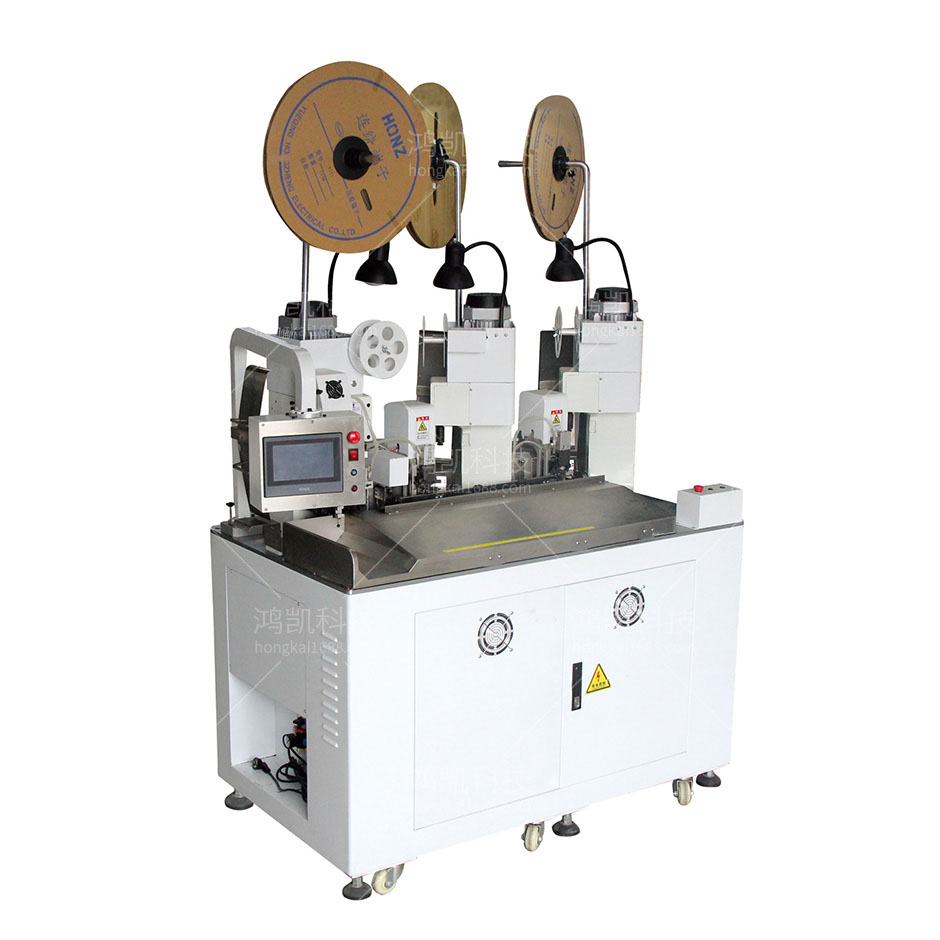

全自動四線合壓五端子鉚接機介紹

全自動四線合壓五端子鉚接機背景技術：

目前，行業內鉚壓工件通常通過人工手動將待鉚壓工件放入治具中，再手動將鉚釘放入治具，然后啟動鉚壓機器向下壓。在鉚壓過程中，通過人工手動裝夾工件、鉚釘?shù)纳a(chǎn)方式生產效率低下，且人工成本高。尤其針對鉚釘較小的情形，人工裝夾較為困難，則生產效率非常低，且需要大量的人力，導致人工成本居高不下，從而導致生產成本高，企業競爭力受限。

全自動四線合壓五端子鉚接機功能特點

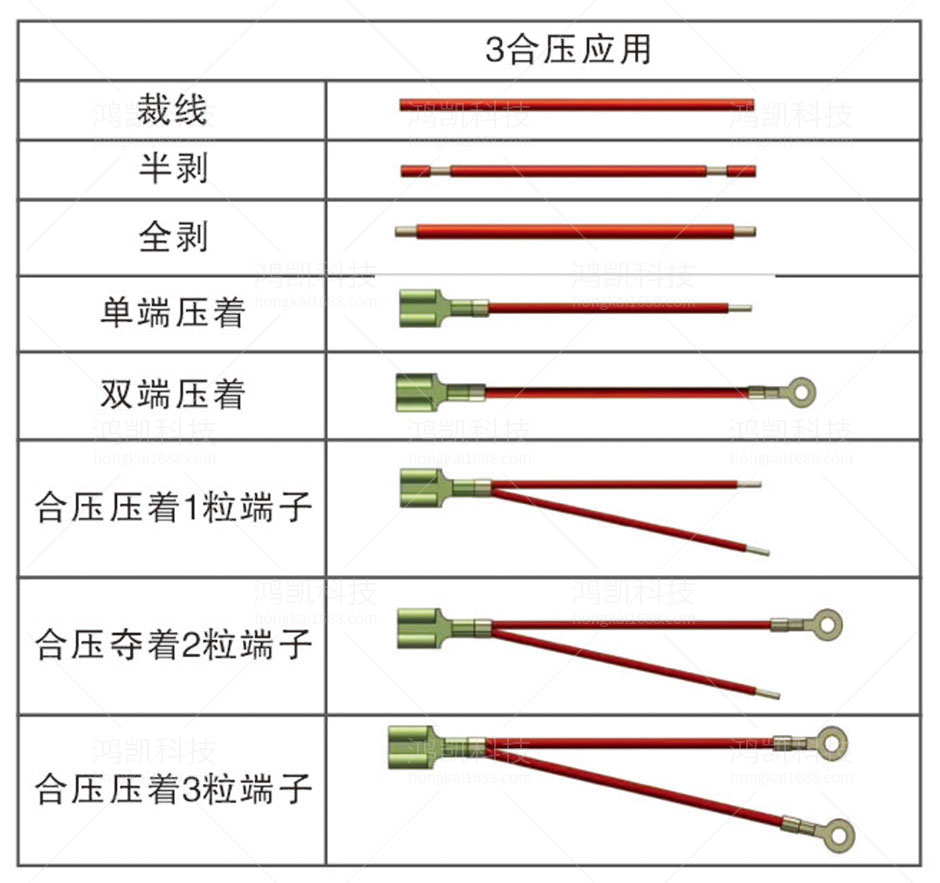

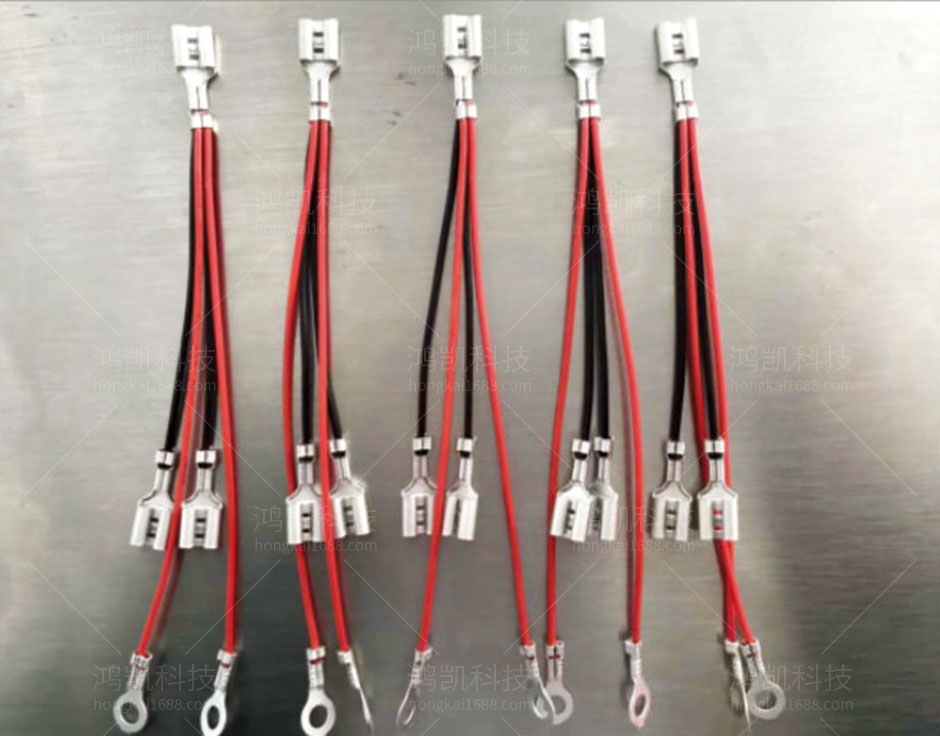

頭合并壓接端子，一頭分別壓接端子
多線合壓，適應不同需求
高端伺服動力驅動，性能更優異

全自動四線合壓五端子鉚接機技術總結

本發明公開了一種全自動四線合壓五端子鉚接機設備，所述設備包括支架及分別設置于支架上的傳送機構、方向校正機構、工件裝夾機構、鉚釘裝夾機構及鉚壓機構，傳送機構包括用于傳輸工件的傳送帶及用于停止工件的止料塊；方向校正機構包括由斜塊組成的前寬后窄漏斗形校正槽；工件裝夾機構包括第一驅動汽缸、送料塊及穴位，第一驅動汽缸與送料塊連接并驅動送料塊，送料塊將由止料塊攔截停止的工件推入穴位；鉚釘裝夾機構包括鉚釘盒及排列于鉚釘盒內的鉚釘；鉚壓機構包括第二驅動汽缸及壓塊，第二驅動汽缸驅動壓塊將鉚釘盒內的鉚釘壓入穴位的工件中。本發明實現對工件的全自動鉚壓，大大降低了人工的投入，人工成本低，且生產效率大大提高。

全自動四線合壓五端子鉚接機技術參數

款型：四線壓五端
適用線材：AWG16-28#
適用端子：普通橫式、直式連饒端子
適用模具：OTP橫模、直模
外形尺寸：1400×1300×2000mm
重量：約420Kg
加工線長：50mm-999mm
加工效率：1500PCS/h
裁線公差：約總長02%以下
剝皮長度：0-10mm
工作電壓：AC220V50Hz
工作氣壓：0.4~0.6MPa
額定功率：2.5Kw
