YHK-絞線機夾頭產品簡介

全自動微同軸電纜剝線機WG-9500S主要針對通訊產業制造領域（同軸線纜加工）而設計，線材的裁斷，多層或多段剝皮可一次完成。本機采用旋轉刀頭旋轉切割，V型刀片切斷剝皮，兩刀頭互相配合，更精準的提高所加工產品的質量和產量，且無需要更換任何刀片即可完成整個范圍內各種類型和直徑電纜的加工，所有加工數據都可以存儲于設定檔案中，使用方便，操作簡單。

YHK-絞線機夾頭背景技術：

絞線機是一種能廣泛應用于各類軟/硬導體線（銅線、漆包線、鍍錫線、銅包鋼、銅包鋁等）及電子線（如：電源絞線機（3張）線、耳機線、電話線、PVC線、網絡線等）的絞合機械設備，它的主要任務是將多根單支導體扭成一股，最終呈螺旋狀，達到線材的工藝要求，方便線束的安裝與裝配，同時還能夠使線束屏蔽其他的信號，達到防止其受其他信號干擾的目的?，F(xiàn)有技術的絞線機一般是將多根單線固定好以后，機器控制實現線束的旋轉纏繞，待纏繞至一定圈數后，機器停止工作，絞線完成。在固定單線時，往往是利用夾頭和后夾頭將線束的兩端夾緊，然后進行轉轉，實現絞線作業，但現有技術的夾頭結構復雜，在夾線時不易操作，而且無法判斷絞線的實時圈數，對線束質量不易把控。

YHK-絞線機夾頭技術特征：

1、絞線機夾頭，其特征在于：包括夾頭底座，所述夾頭底座上固定有軸承，所述軸承內貫穿有轉動的旋轉軸，所述旋轉軸上固定有由上夾爪和下夾爪組成的夾頭氣動夾爪，控制所述夾頭氣動夾爪動作的氣管從所述旋轉軸內通過，進入旋轉軸之的氣管上還設有旋轉接頭，所述旋轉接頭還通過氣管連通有電磁閥和氣源，所述電磁閥用于控制所述氣管的通斷。

2、如權利要求所述的絞線機夾頭，其特征在于：所述夾頭底座上還設有減速電機及由其驅動的主動鏈輪軸，所述旋轉軸上固定有鏈輪，所述主動鏈輪軸與旋轉軸之間通過鏈條實現傳動。

3、如權利要求所述的絞線機夾頭，其特征在于：所述夾頭底座上還設有接近開關，所述主動鏈輪軸上設有與其同步旋轉的螺釘，所述螺釘與接近開關的位置相對應，所述接近開關還電連接計數器，所述計數器與減速電機之間電連接。

4、如權利要求所述的絞線機夾頭，其特征在于：所述上夾爪或下夾爪上固定有擋線板，所述擋線板位于上夾爪和下夾爪的一側，所述擋線板覆蓋所述上夾爪與下夾爪之間的間隙。

5、如權利要求所述的絞線機夾頭，其特征在于：所述電磁閥上還設有消音器。

6、如權利要求所述的絞線機夾頭，其特征在于：所述旋轉軸為多根并依次并排排列，相鄰的旋轉軸之間通過鏈條傳動實現同向旋轉。

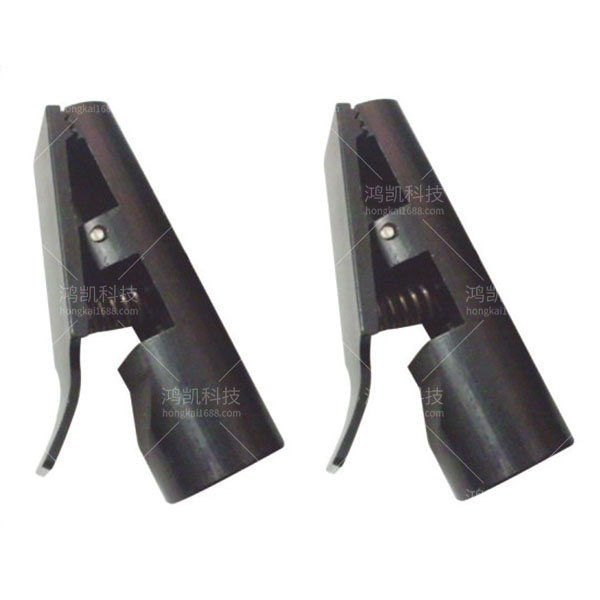

YHK-絞線機夾頭

功能特點：

1、適用于電腦連接線汽車用線，液晶顯示器連接的絞線

2、可同時絞1-5組線束，出力均勻，品質穩定，作業效率高

3、絞線速度和時間及絞線圈數可根據不同的線材要求作調整

4、可設定正反轉，絞線數量可自行計數

5、夾具夾持力好，不損傷線材，手動打開省力，快捷

YHK-絞線機夾頭技術參數：

工作電壓：AC220V/50HZ

電機功率：60W

絞線長度：50-80mm

重量：12KG

外形尺寸：360*220*300mm
